3.2.2) Montaż prowadnicy SNA11
Prowadnica SNA11 jest już wstępnie złożona. Jedyna operacja, jaką
należy wykonać to naciągnięcie paska za pomocą nakrętki M8 (H),
jak na rys. 17, aż do uzyskania odpowiedniej sztywności.
3.2.3) Mocowanie siłownika do prowadnicy
1. Połączyć siłownik SPIN z głowicą prowadnicy (B); następnie zamocować go za pomocą 4 śrub V6.3x38, jak narys. 18.
2. Silnik może być obrócony w trzy różne położenia, tak, jak na rys. 19.

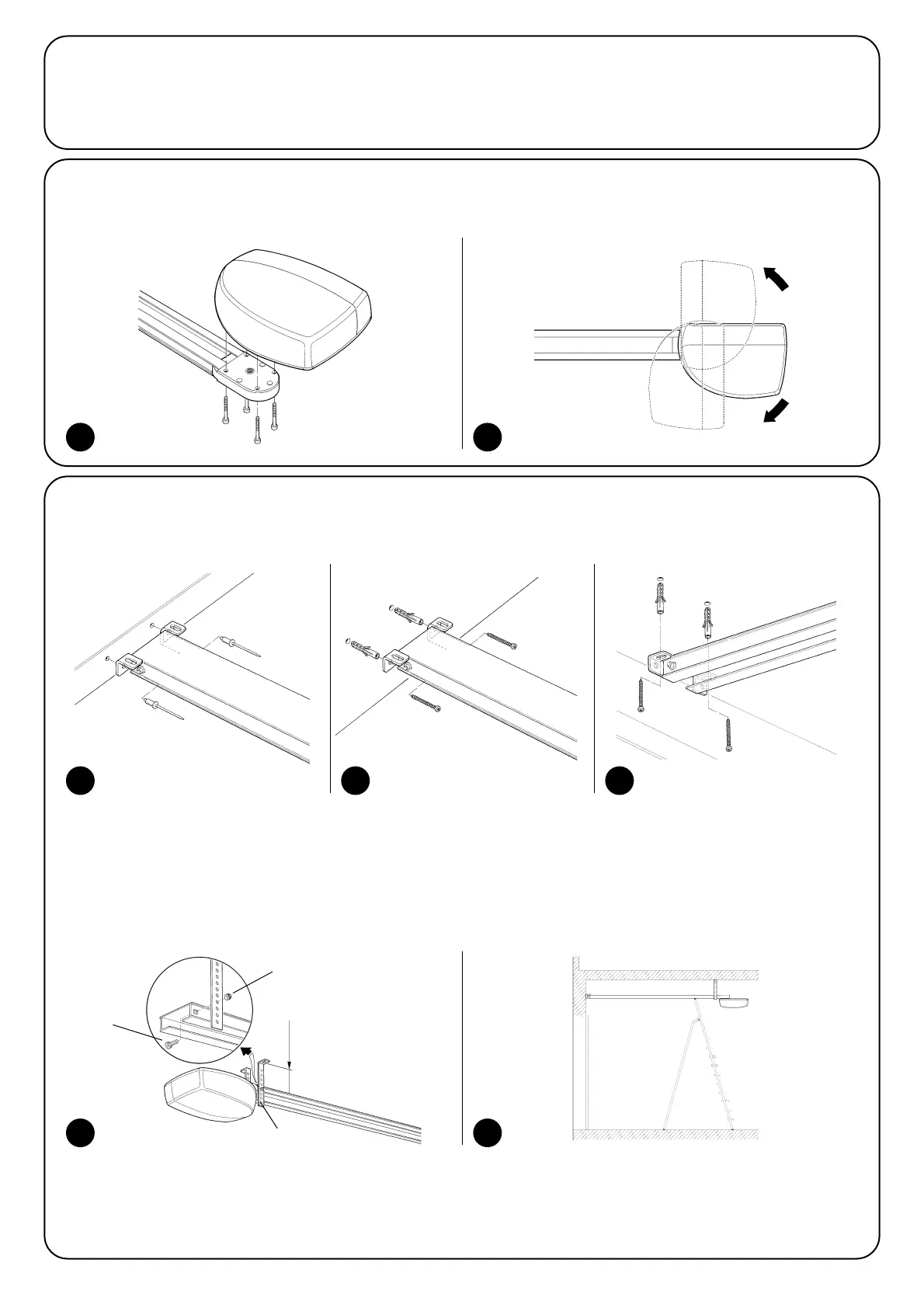

18 19
3.2.4) Mocowanie siłownika do sufitu
1. Przestrzegając wartości A i B na rys. 5, zaznaczyć na środku bramy dwa punkty mocowania uchwytu przedniego prowadnicy. Według
rodzaju materiału, uchwyt przedni może być zamocowany przy pomocy nitów, kołków lub śrub (rysunki 20, 21). Jeśli wartości A i B (rys.
5) na to pozwalają, uchwyt może być zamocowany bezpośrednio do sufitu, jak na rys. 22.
2. Po wywierceniu otworów w zaznaczonych miejscach, położyć siłownik na ziemi, podnieść prowadnicę w przedniej części i przymocować
ją do nadproża (sufitu) za pomocą dwóch śrub, kołków lub nitów.
3. Zamocować wsporniki (L) za pomocą śrub M6x15 (M) i nakrętek M6 (B), wybierając otwór, który pozwoli na maksymalne zachowanie
wartości B, tak, jak na rys. 23.
4. Wykorzystując drabinkę, podnieść siłownik aż do oparcia wsporników o strop. Zaznaczyć punkty które mają być wiercone, następnie
odłożyć siłownik na ziemię, tak, jak na rys. 24.
20 21 22
23 24
L
M
I
B
