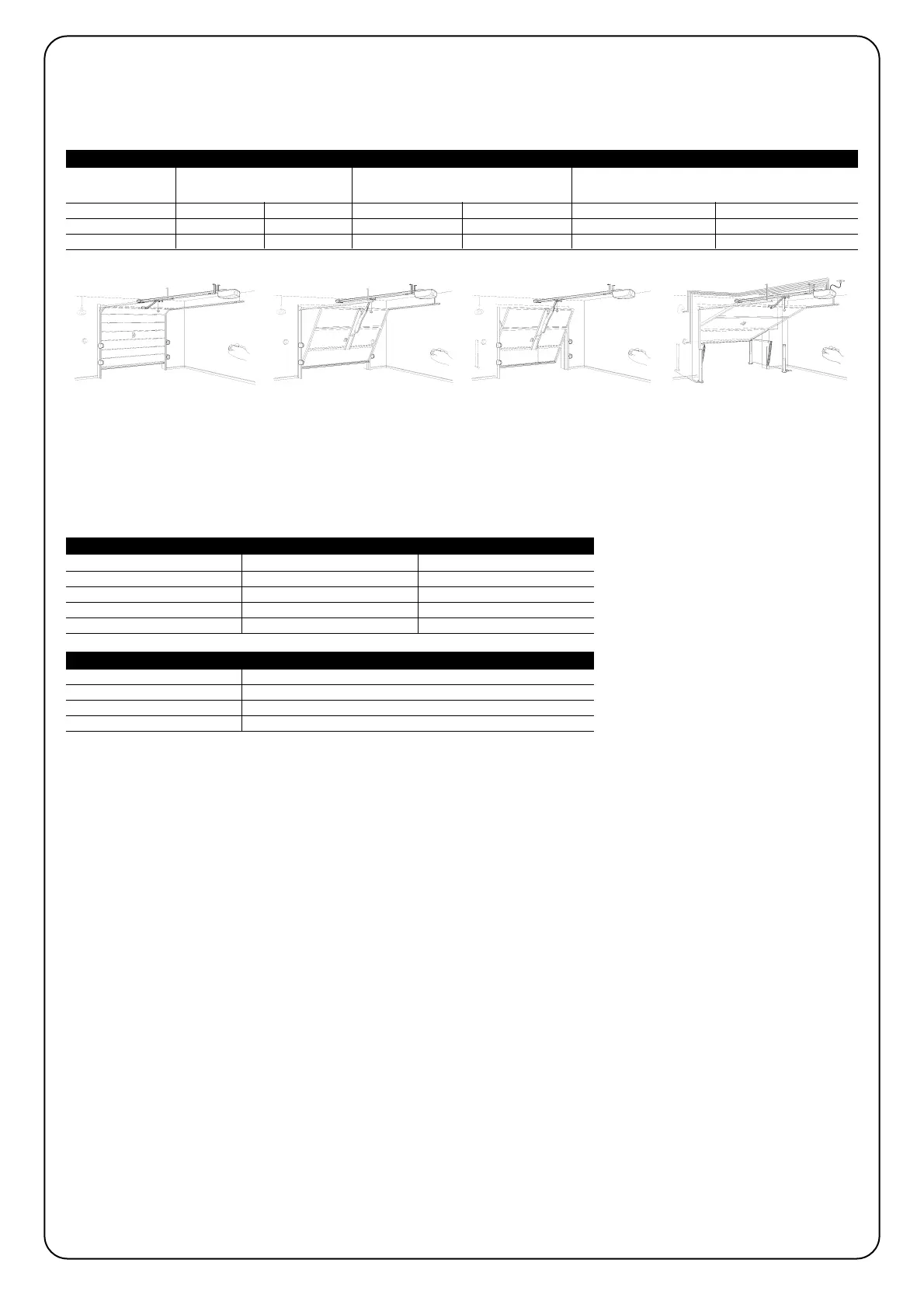

124
2.1) Límites de utilización
Los datos referidos a las prestaciones de los productos de la línea SPIN están indicados en el capítulo “8 Características técnicas” y son los
únicos valores que permiten la evaluación correcta de la idoneidad para su uso.
Por sus características estructurales, los productos SPIN son adecuados para ser utilizados en puertas seccionales o basculantes, según
los límites indicados en las tablas 2, 3 y 4.
Las medidas en la tabla 2 son puramente indicativas y sirven sólo para una evaluación general. La idoneidad real del SPIN para automatizar
una puerta determinada depende del grado de compensación de la hoja; de la fricción en las guías y de otros fenómenos, incluso ocasio-
nales, tal como la presión del viento o la presencia de hielo que podría impedir el movimiento de la puerta.
Para una verificación real es absolutamente indispensable medir la fuerza necesaria para mover la puerta a lo largo de toda su carrera y con-
trolar que dicha fuerza no supere el "par nominal" indicado en el capítulo “8 Características técnicas”; asimismo, para establecer el número
de ciclos/hora y los ciclos consecutivos hay que considerar las indicaciones en las tablas 3 y 4.
La altura de la puerta permite determinar la cantidad máxima de ciclos por hora y de ciclos consecutivos, mientras que la fuerza necesaria
para moverla permite determinar el porcentaje de reducción de los ciclos; por ejemplo, si la hoja tiene una altura de 2,2 m admitiría 12
ciclos/hora y 6 ciclos consecutivos, pero si para mover la hoja se precisan 250N, hay que reducirlos a 70%, por lo que el resultado es 8
ciclos/hora y cerca de 4 ciclos consecutivos.
Para evitar recalentamientos, la central incorpora un limitador que se basa sobre el esfuerzo del motor y la duración de los ciclos, activán-
dose cuando se supera el límite máximo.
Nota: 1 kg = 9.81N, es decir, por ejemplo, 500N = 51 kg
Altura puerta metros ciclos/hora máximos ciclos consecutivos máximos
Hasta 2 16 8
2÷2,5 12 6
2,5÷3 10 5
3÷3,5 8 4
Tabla 3: límites con relación a la altura de la puerta
Fuerza para mover la puerta N
Porcentaje de reducción de los ciclos
Hasta 200 100%
200÷300 70%
300÷400 25
Tabla 4: límites con relación a la fuerza necesaria para mover la puerta
Modelo tipo: Puerta SECCIONAL
Puerta BASCULANTE no desbordante Puerta BASCULANTE desbordante
(con accesorio SPA5) (con accesorio SPA5) o con muelles (sin SPA5)
Altura Ancho Altura Ancho Altura Ancho
SPIN10KCE 2.4m 3.7m 2.2m 3.5m 2.8m 3.5m
SPIN11KCE 2.4m 3.7m 2.2m 3.5m 2.8m 3.5m
Tabla 2: límites de empleo de los motorreductores SPIN
