7.3) Instalación o desinstalación de dispositivos
En una automatización que incorpore el SPIN es posible montar o
desinstalar dispositivos en cualquier momento. A las entradas de
STOP y FOTOCÉLULA se les pueden conectar varios tipos de dis-
positivos, tal como indicado en los párrafos “7.3.1 Entrada STOP” y

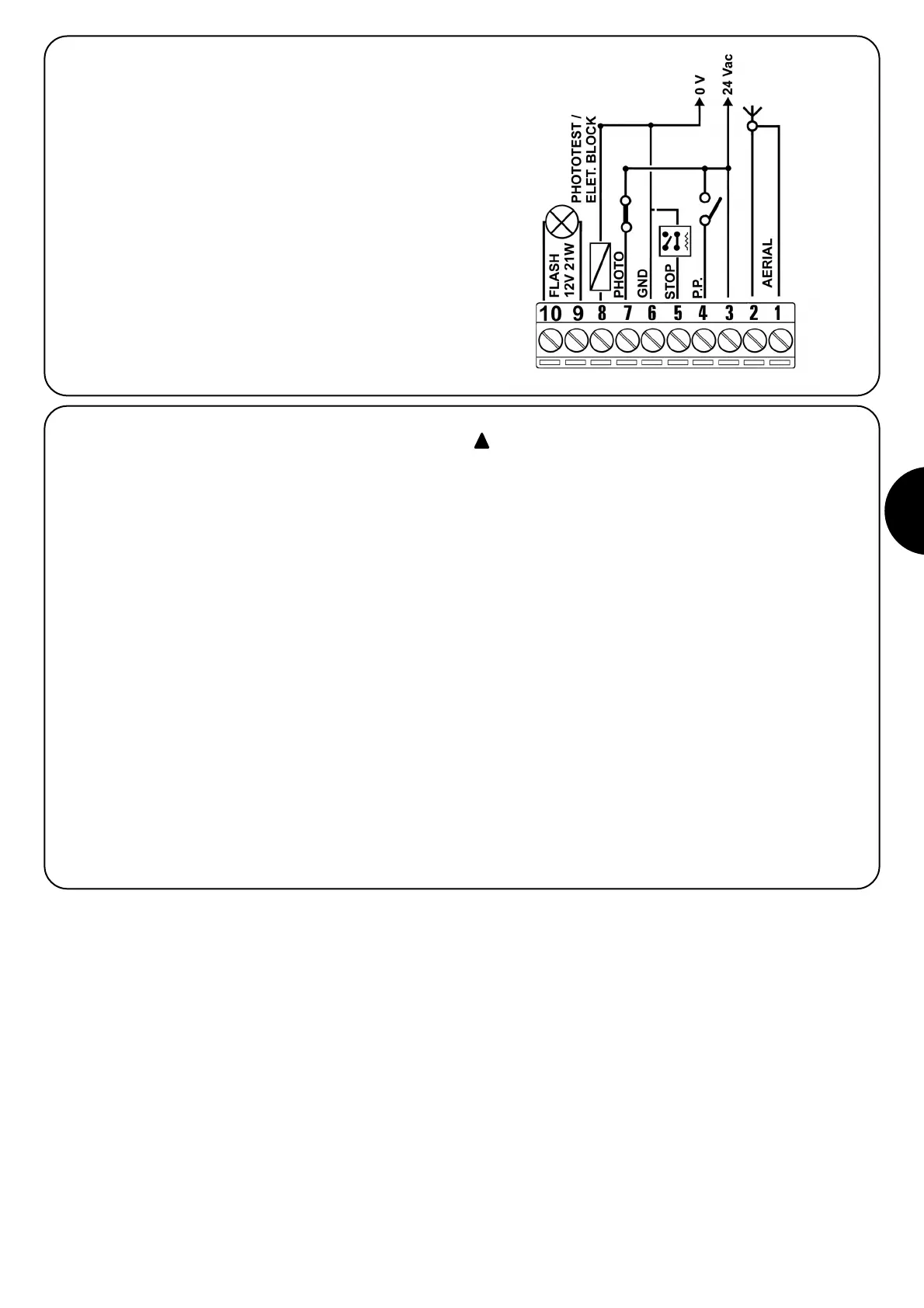

7.3.2 Fotocélulas. En la figura se indica el esquema eléctrico para la
conexión de los diferentes dispositivos.
7.3.1) Entrada STOP
STOP es la entrada que provoca la parada inmediata de la manio-
bra, seguida de una breve inversión. A esta entrada se le pueden
conectar dispositivos con salida de contacto normalmente abierto
“NA”, normalmente cerrado “NC”, o bien dispositivos con salida con
resistencia constante 8,2KΩ, por ejemplo bandas sensibles.
La central reconoce el tipo de dispositivo conectado a la entrada
STOP durante la etapa de aprendizaje (véase el párrafo “4.2 Apren-
dizaje de las posiciones de apertura y cierre de la puerta”); sucesi-
vamente, se provoca un STOP cuando se produce cualquier varia-
ción respecto del estado memorizado.
Con algunas soluciones oportunas es posible conectar varios dis-
positivos a la entrada STOP, incluso de diferentes tipos:
• Varios dispositivos NA pueden conectarse en paralelo entre sí sin
límites de cantidad.
• Pueden conectarse en serie entre sí varios dispositivos NC sin lími-
tes de cantidad.
• Varios dispositivos de resistencia constante 8,2KΩ pueden conec-
tarse “en cascada” con una sola resistencia de terminación de
8,2KΩ.
• La combinación NA y NC puede efectuarse colocando los 2 con-
tactos en paralelo con la precaución de colocar en serie al con-
tacto NC una resistencia de 8,2KΩ (esto también permite combi-
nar 3 dispositivos: NA, NC y 8,2KΩ).
Si se utiliza la entrada STOP para conectar los disposi-
tivos con funciones de seguridad, sólo los dispositivos con
salida con resistencia constante 8,2KΩ garantizan la cate-
goría de seguridad 3 contra las averías, según la norma
EN 954-1.
