3.1) Kontrola wstępna
Przed przystąpieniem do instalacji siłownika SPIN, należy sprawdzić
następujące rzeczy:
Sprawdzić i upewnić się, czy po zakończeniu instalacji części bra-
my nie tarasują dróg lub chodników publicznych.
Sprawdzić, czy wszystkie elementy i materiały, jakie będą zastoso-
wane, są w idealnym stanie, odpowiednie do użycia i zgodne z
normami.
Sprawdzić, czy konstrukcja bramy nadaje się do automatyzacji.
Sprawdzić, czy brama ma wytrzymałość i wymiary mieszczące się
w zakresie użytkowania podanego w rozdziale “2.1 Ograniczenia
zastosowania
Sprawdzić, porównując z wartościami podanymi w rozdziale 8
“Dane techniczne”, czy tarcie statyczne, (to znaczy siła niezbędna
do poruszenia skrzydła) jest mniejsza od połowy “Siły maksymal-
nej”, i czy tarcie dynamiczne (to znaczy siła potrzebna do utrzy-
mania ruchu skrzydła) jest mniejsza od połowy “Siły nominalnej”;
zaleca się tu margines 50%, ponieważ warunki klimatyczne mogą
zwiększyć tarcie w czasie eksploatacji bramy.
Sprawdzić, czy na całej drodze przesuwu skrzydła, tak przy zamy-
kaniu jak i przy otwieraniu, nie ma miejsc gdzie występuje zwięk-
szone tarcie.
Sprawdzić wytrzymałość blokad mechanicznych i sprawdzić, czy
nie ma niebezpieczeństwa wyskoczenia bramy z prowadnic
Sprawdzić, czy skrzydło pozostaje w równowadze, to znaczy nie
może się ruszać jeśli jest zatrzymane i pozostawione w jakiejkol-
wiek pozycji.
Sprawdzić, czy punkty mocowania różnych urządzeń są w miej-
scach zabezpieczonych przed uderzeniami i czy powierzchnie
montażu są odpowiednio solidne.

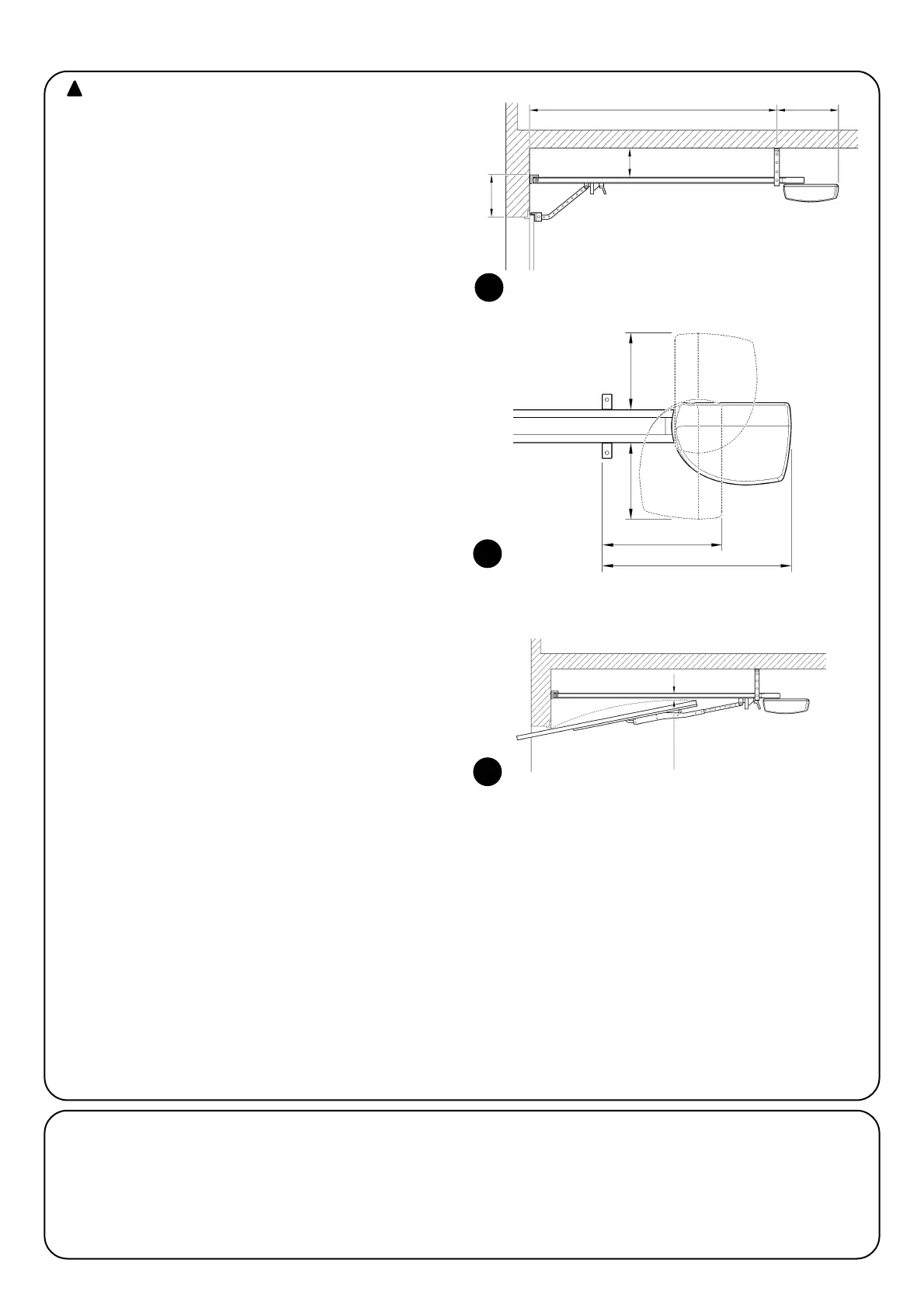

Sprawdzić, czy zachowane są minimalne i maksymalne odległości,
podane na rysunkach 5 i 6.
Sprawdzić i zaplanować ustawienie ręcznego odblokowania na
wysokości nie przekraczającej 1.8 m
Unikać przypadków, gdy elementy automatyki mogłyby być zanu-
rzone w wodzie lub w innych cieczach.
Nie umieszczać elementów siłownika SPIN w pobliżu źródeł ciepła
ani płomieni; może to być przyczyną uszkodzenia, wadliwego
funkcjonowania i być przyczyną pożaru lub innych niebezpiecz-
nych sytuacji.
W przypadku bramki w skrzydle sprawdzić, czy nie jest ona prze-
szkodą w ruchu bramy i ewentualnie wykonać odpowiedni system
jej blokowania.
Jeśli brama, która ma być zautomatyzowana, jest bramą waha-
dłową, należy sprawdzić wartość E na rys. 7, to znaczy minimalną
odległość pomiędzy górnym brzegiem prowadnicy i maksymalnym
punktem osiągniętym przez górną krawędż bramy.
Podłączyć wtyczkę zasilania SPIN do gniazdka elektrycznego
wyposażonego w uziemienie.
Obwod elektryczny musi być odpowiednio zabezpieczony przez
odpowiedni bezpiecznik magnetyczno-termiczny i różnicowy.
7
3.2) Mocowanie siłownika SPIN
Mocowanie SPIN składa się z 3 elementów:
Połączenie prowadnicy (patrz rozdział 3.2.1 dla prowadnicy na
wyposażeniu SPIN10KCE, rozdział 3.2.2 dla prowadnicy SNA11).
Mocowanie siłownika do prowadnicy (patrz rozdział 3.2.3).
Mocowanie siłownika do sufitu (patrz rozdział 3.2.4).
Instalacja siłownika SPIN musi być wykonana przez
wykwalifikowany personel, zgodnie z przepisami, normami
i uregulowaniami prawnymi, oraz według niniejszej
instrukcji.
!
3) Instalowanie
5
6
200mm
300mm
380mm
E 65÷300 mm
C 2970mm D 380mm
B 0÷400mm
A 40÷400mm
200mm
