185
NL
2.2) Typische installatie

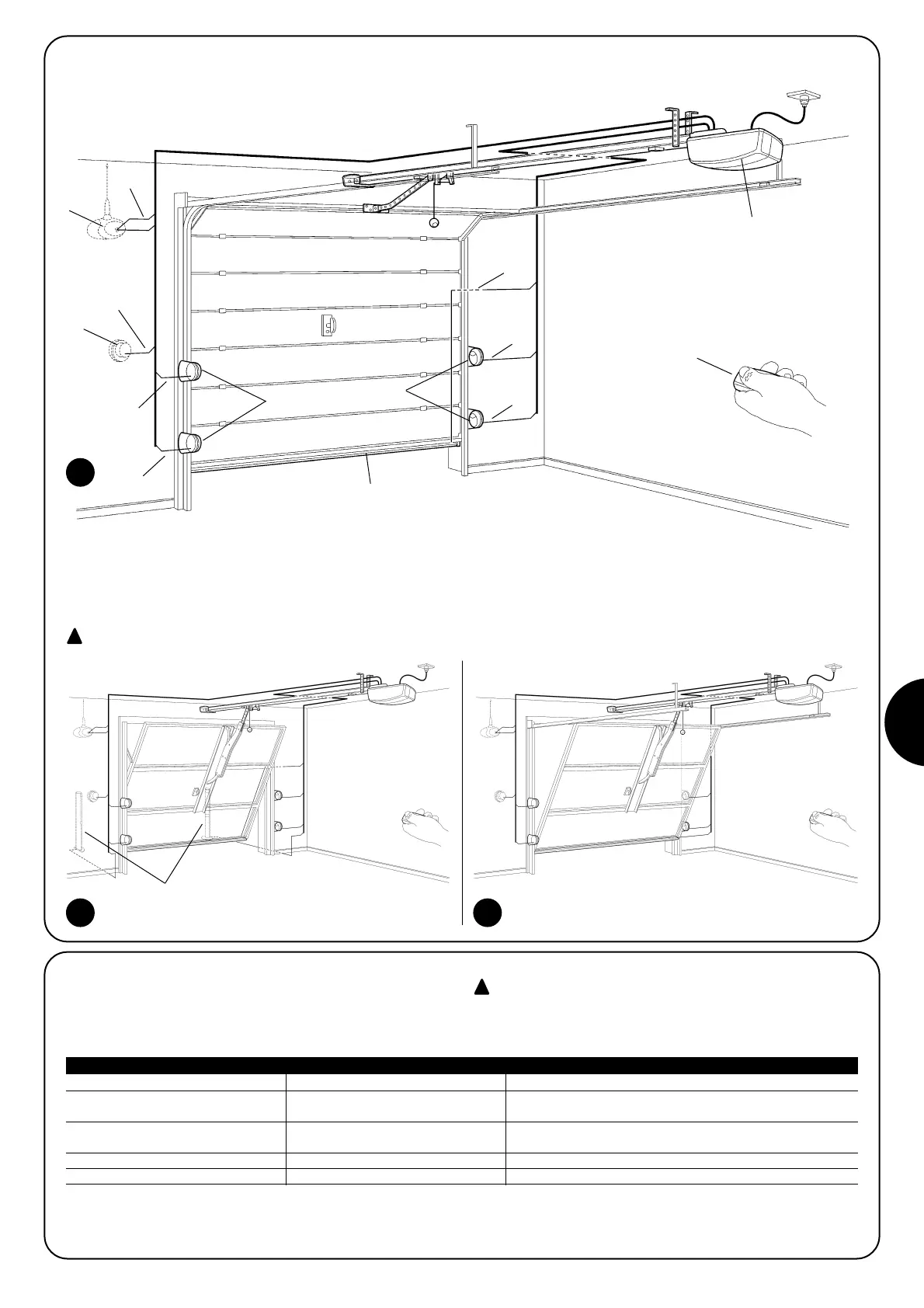

Op de afbeelding 2 vindt u een typische installatie van een sectionaaldeur.
2
1 SPIN
2 Fotocellen
3 Fotocellen op zuiltje (Afb. 3)
4 Primaire contactlijst
5 Knipperlicht met ingebouwde
antenne
6 Sleutelschakelaar
7 Radiozender
Op de afbeeldingen 3 en 4 ziet u de typische installatie voor een buiten de gevel draaiende en binnen de gevel blijvende kanteldeur.
Voor installatie op kanteldeuren is het accessoire SPA5 noodzakelijk.
3 4
5
6
C
B
A
2
2
4
B
B
D
7
1
3
2.3) Lijst kabels
Op de typische installatie op afbeelding 3 worden ook de kabels aange-
geven die noodzakelijk zijn voor de aansluiting van de verschillende inrich-
tingen; in tabel 5 worden de kenmerken van de kabels aangegeven.
De gebruikte kabels moeten geschikt zijn voor het type
installatie; zo bevelen we bijvoorbeeld een kabel van het
type H03VV-F aan, wanneer die binnenshuis gebruikt
wordt.
Opm. 1: de twee kabels 2x0,5mm
2
kunnen door één enkele kabel 4x0,5mm
2
vervangen worden.
Opm. 2: voor de aansluiting van contactlijsten op deuren dient u de nodige maatregelen te nemen die ook aansluiting mogelijk maken wan-
neer de vleugel in beweging is.
Aansluiting Type kabel Maximaal toegestane lengte
A: Knipperlicht met antenne 1 kabel 2x0,5mm
2
20m
1 afgeschermde kabel type RG58 20m (aanbevolen lengte minder dan 5m)
B: Fotocellen 1 kabel 2x0,25mm
2
voor TX 30m
1 kabel 4x0,25mm
2
voor RX 30m
C: Sleutelschakelaar 2 kabels 2x0,5mm
2
(opm. 1) 50m
D: Primaire contactlijst 1 kabel 2x0,5mm
2
(opm. 2) 30m
Tabel 5: lijst kabels
B
