7.2.6) Programmeervoorbeeld tweede niveau (instelbare parameters)
Als voorbeeld wordt de handelingsvolgorde weergegeven om de fabrieksinstelling van de parameters te veranderen en om het “Aanspannen riem”
op niet aanspannen in te stellen (ingang op L2 en niveau op L1) en de “Vertraging Sluiting” lang te selecteren (ingang op L3 en niveau op L3).
1. Schakel SPIN uit (bijvoorbeeld door de zekering F1te verwijderen)
2. Druk op de toets [Set] en houd deze ingedrukt
3. Schakel SPIN in (bijvoorbeeld door de zekering F1 te plaatsen)
4. Wacht op het knipperen ten teken van start van de besturingseenheid en houd de toets [Set] ingedrukt
totdat L1 (circa 6s) L1 6s
5. Laat de toets [Set] los
6. Druk 1 keer op de toets []om de knipperende led naar L2 te verplaatsen
L2
7. Druk op de toets [Set] en houd hem ingedrukt; de toets [Set] dient tijdens de stappen 8 en 9
ingedrukt te blijven
8. Wacht circa 3s totdat led L2 begint te branden die het huidige niveau van het ”Aanspannen riem”
vertegenwoordigt L2 3s
9. Druk 2 keer op de toets [] om de brandende led naar L1 te verplaatsen dat het
“Aanspannen riem” verwijdert L1
10. Laat de toets [Set] los
11. Druk 1 keer op de toets []om de knipperende led naar led L3 te verplaatsen
L3
12. Druk op de toets [Set] en houd hem ingedrukt; de toets [Set] dient tijdens de stappen 13 en 14
ingedrukt te blijven
13. Wacht circa 3s totdat led L2 gaat branden die het huidige niveau van de “Vertraging Sluiting”
vertegenwoordigt. L2 3s
14. Druk 1 keer op de toets []om de brandende led naar L3 te verplaatsen die de nieuwe waarde
vertegenwoordigt van de “Vertraging Sluiting”. L3
15. Laat de toets [Set] los
16. Wacht 10s om de programmering te verlaten wegens het verstrijken van de maximumtijdsduur.
10s

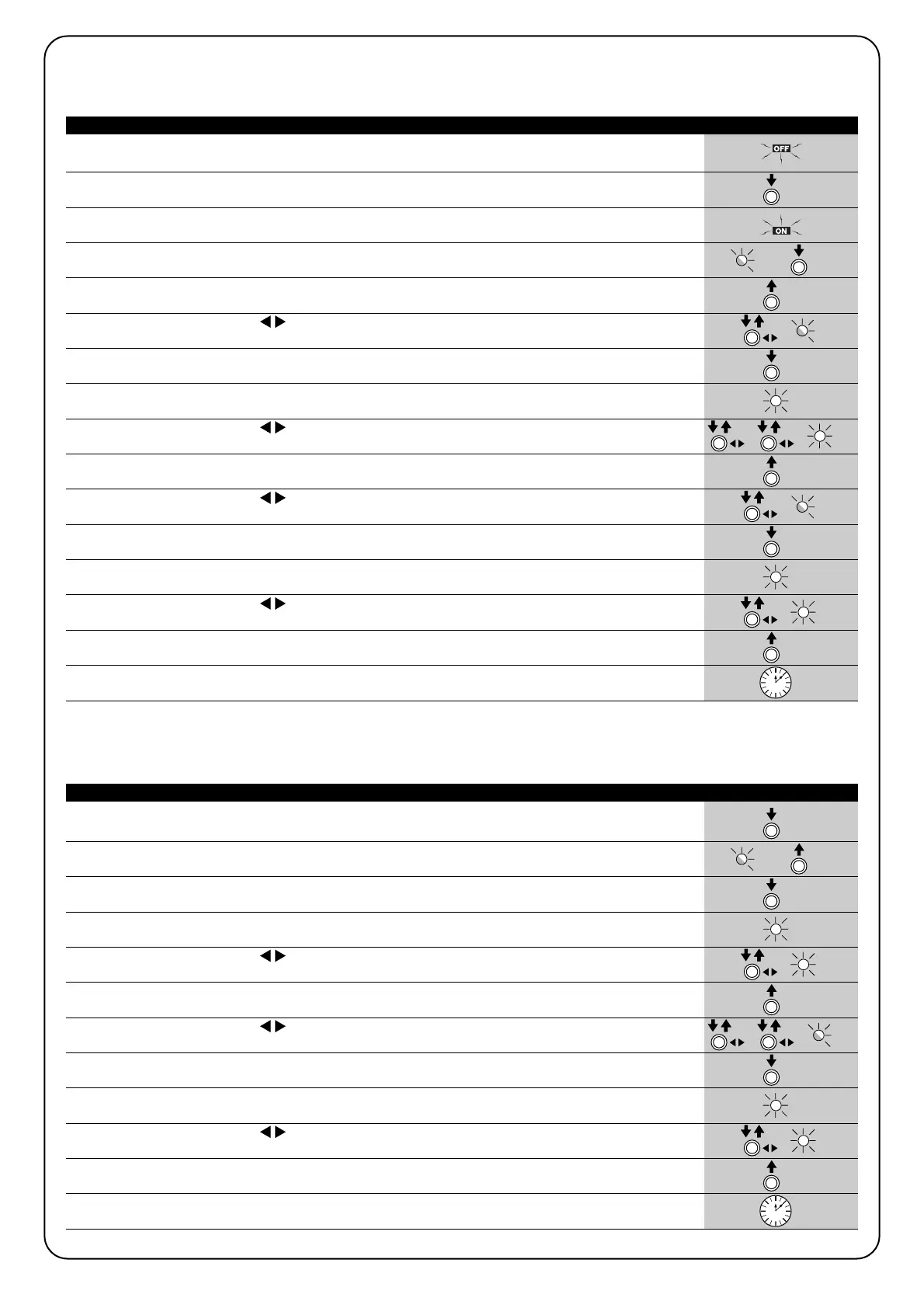

Tabel 20: programmeervoorbeeld tweede niveau “Programmering bij inschakeling” Voorbeeld
Als voorbeeld wordt de handelingsvolgorde weergegeven om de fabrieksinstelling van de parameters te veranderen en om de “Motorkracht”
op hoog af te stellen (ingang op L1 en niveau op L3) en om de “Pauzeduur” naar 60s te verhogen (ingang op L3 en niveau op L3).
1. Druk op de toets [Set] en houd deze gedurende circa 3s ingedrukt
3s
2. Laat de toets [Set] los wanneer led L1 begint te knipperen
L1
3. Druk op de toets [Set] en houd hem ingedrukt; de toets [Set] dient tijdens de stappen 4 en 5
ingedrukt te blijven
4. Wacht circa 3s totdat led L2 gaat branden die het huidige niveau van de “Motorkracht” vertegenwoordigt.
L2 3s
5. Druk 1 keer op de toets []om de brandende led te verplaatsen naar L3 die de nieuwe waarde
vertegenwoordigt van de “Motorkracht” L3
6. Laat de toets [Set] los
7. Druk 2 keer op de toets []om de knipperende led naar led L3 te verplaatsen
L3
8. Druk op de toets [Set] en houd hem ingedrukt; de toets [Set] dient tijdens de stappen 9 en 10
ingedrukt te blijven
9. Wacht circa 3s totdat led L2 gaat branden die het huidige niveau van de “Pauzeduur” vertegenwoordigt.
L2 3s
10. Druk 1 keer op de toets []om de brandende led te verplaatsen naar L3 die de nieuwe waarde
van de “pauzeduur” vertegenwoordigt. L3
11. Laat de toets [Set] los
12. Wacht 10s om de programmering te verlaten wegens het verstrijken van de maximumtijdsduur.
10s
Tabel 20a: programmeervoorbeeld tweede niveau van de “Standaardprogrammering” Voorbeeld
