3.2.1) Zusammenbau der mit SPIN10KCE gelieferten Führung

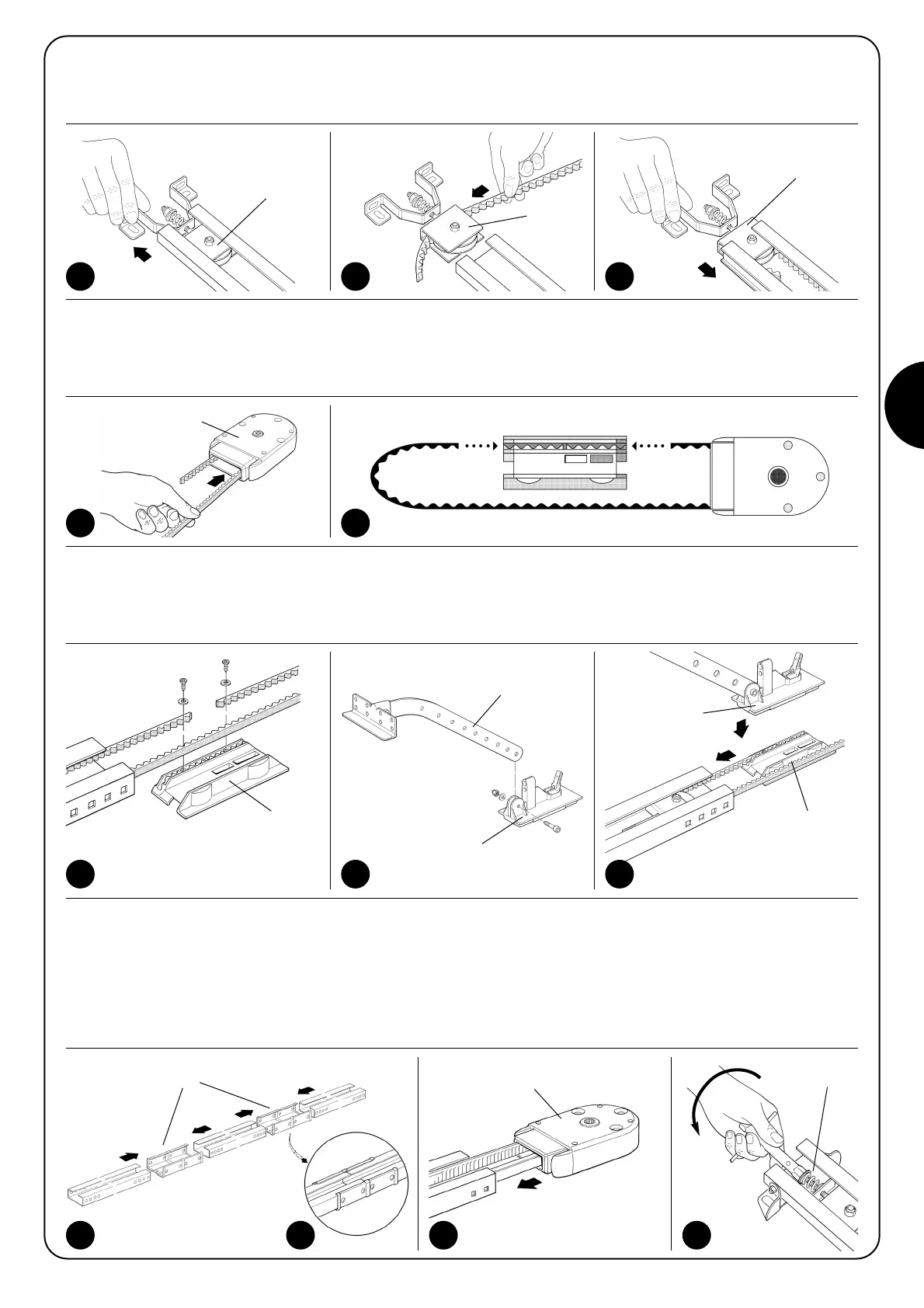

Die mit SPIN10KCE gelieferte Führung muss wie folgend zusammengebaut werden:
1. Unter Bezugnahme auf Abbildung 8, den Riemenspanner (8a) herausnehmen; ein Ende des Riemens in die Scheibe (8b) stecken; den
Riemenspanner wieder in der Führung (8c) anbringen.
4. Beide Riemenenden in den geformten Schlitzen des unteren Wagens (C) anbringen, so dass die Schlitze ganz ausgefüllt sind. Die Rie-
menenden mit den 2 Schrauben V4.2x9.5 und den 2 Unterlegscheiben R05 befestigen - siehe Abbildung 11.
5. Den Zugbügel (D) mit jeweiligen Mutter M6 am siehe Abbildung 12.
6. Den oberen Wagen (E) am unteren (C) einspannen und den ganzen Wagen in die Führung bringen - siehe Abbildung 13.
7. Die drei Führungsteile mit Hilfe eines Hammers fest in die beiden Verbindungsbügel (F) einspannen – siehe die Abbildungen 14 und 15.
Wichtig: Die Führungen müssen in den Bügeln gleiten, bis man ein trockenes Einrastgeräusch hört.
8. Den Riemen sehr genau in der Führung anbringen - er darf nicht verdreht sein.
9. Den Kopf (B) fest in das freie einspannen - siehe Abbildung 16
10.Abschließend, den Riemen mit der Riemenspanner- Stellschraube (H) spannen - siehe Abbildung 17.
Achtung: wenn der Riemen SEHR gespannt ist, könnte das den Antrieb beschädigen; wenn er dagegen WENIG gespannt ist, kann das
unangenehme Geräusche verursachen.
