ENTRETIEN DE LA RACLETTE

Si la raclette ne ramasse pas toute l’eau ou laisse des traces derrière elle, il est possible que ses lames soient sales ou endommagées. Enlevez la raclette,

rincez-la sous l’eau chaude et vériﬁ ez les lames. Si les lame s sont abîmées, tordues ou usées, remplacez-les ou retournez-les.

Pour retourner ou remplacer la lame arrière de la raclette…

1 Voir Figure 11. Soulevez la raclette du sol, puis déverrouillez le loquet de démontage de la lame arrière de la raclette (35) situé sur celle-ci.

2 Retirez la sangle de tension (AA).

3 Faites glisser la lame arrière hors des goupilles de positionnement.

4 Cette lame de raclette présente 4 chants de travail. Tournez la lame de sorte qu’un chant propre et non endommagé pointe vers l’avant de la machine. Si

les 4 chants sont très abîmés, tordus ou usés, remplacez la lame.

5 Installez la lame en suivant la procédure dans l’ordre inverse et réglez l’inclinaison de la raclette.

Pour retourner ou remplacer la lame avant de la raclette…

1 Soulevez la raclette du sol et desserrez les 2 écrous à ailettes (AB) situés sur celle-ci, puis enlevez la raclette de son support.

2 Desserrez l’écrou à ailettes de démontage de la lame avant de raclette (39), puis enlevez la sangle de tension (AC) et la lame.

3 Cette lame de raclette présente 4 chants de travail. Tournez la lame de sorte qu’un chant propre et non endommagé pointe vers l’avant de la machine. Si

les 4 chants sont très abîmés, tordus ou usés, remplacez la lame.

4 Installez la lame en suivant la procédure dans l’ordre inverse et réglez l’inclinaison de la raclette.

RÉGLAGE DE LA RACLETTE

Le réglage de la raclette s’effectue à deux niveaux : l’angle et la hauteur.

Ce réglage doit être effectué à chaque fois qu’une lame est retournée ou remplacée, ou si le sol n’est pas sec après le passage de la raclette.

1 Garez la machine sur une surface plane et uniforme, puis abaissez la raclette. Faites ensuite avancer la machine jusqu’à ce que les lames de la raclette se

retournent vers l’arrière.

2 Réglez l’inclinaison et la hauteur de la raclette à l’aide du bouton de réglage d’inclinaison de la raclette (32) et de la roue de réglage de la hauteur de la

raclette (AD), aﬁ n que la lame arrière de la raclette touche le sol de manière uniforme sur toute sa largeur et qu’elle soit légèrement inclinée, comme illustré

sur le schéma transversal de la raclette.

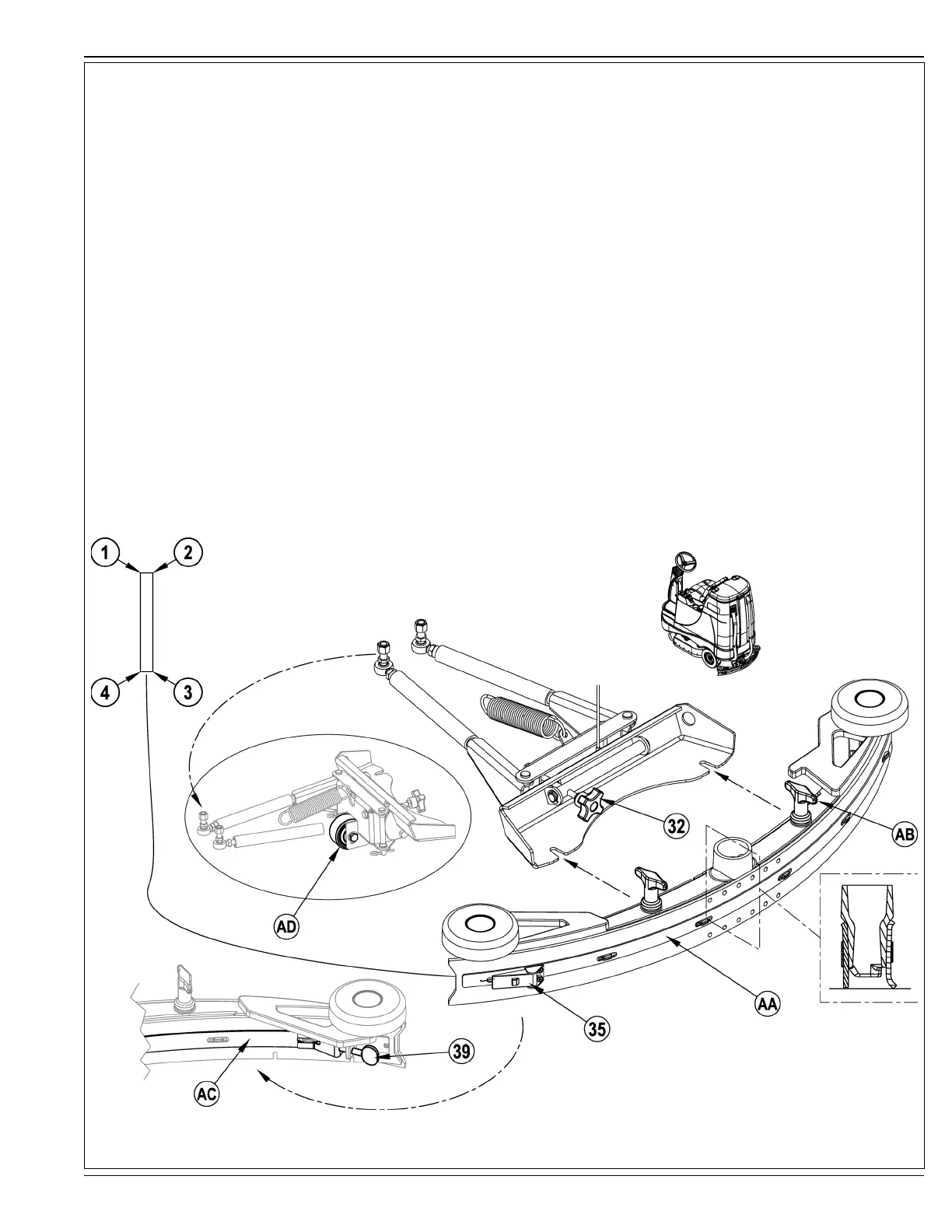

FIGURE 11

revised 11/12
