D-28 / FRANÇAIS

D-28 - FORM NO. 56041735 - Advenger

™

ENTRETIEN DE LA BAVETTE LATÉRALE

Les bavettes latérales permettent de canaliser les eaux usées vers la raclette, permettant de contenir l’eau dans le chemin de la machine. Il est normal que les

lames s’abîment avec le temps. L’opérateur remarquera alors qu’un peu d’eau s’échappe sous les bavettes latérales. La hauteur peut être facilement réglée. Il

est ainsi possible d’abaisser les lames de sorte que toute l’eau soit ramassée par la raclette.

Pour retourner ou remplacer la (les) bavette(s) latérale(s) du système de lavage :

1 Voir Figure 12. Desserrez les (2) boutons qui maintiennent les bavettes latérales (15) en place (2 de chaque côté) et tirez les bavettes (AA) légèrement vers

l’avant (modèle à disque uniquement) et retirez-les du plateau de lavage.

2 Enlevez tout le matériel qui ﬁ xe les lames aux logements des bavettes.

3 Si tous les chants des lames sont abîmés, tordus ou usés à un tel point qu’il s’avère impossible de les régler, remplacez-les.

4 Réinstallez le système de bavettes sur la machine et réglez la hauteur des lames aﬁ n qu’elles soient parfaitement en contact avec le sol lorsque le plateau

de lavage est en position de lavage.

RÉGLAGE DE LA HAUTEUR DE LA BAVETTE LATÉRALE

1 Voir Figure 12. Les goujons ﬁ letés de ﬁ xation des boutons du système de bavette latérale sont pourvus de bagues de nivellement (19) qui doivent être

relevées ou abaissées pour compenser l’usure des lames.

2 Pour le réglage, enlevez le système de bavettes (AA) du plateau de lavage (AB) aﬁ n d’accéder aux bagues de réglage (19). Astuce de réglage : les

boutons de ﬁ xation des bavettes (15) peuvent être desserrés sans pour autant retirer les bavettes. Vous pouvez alors accéder facilement aux bagues de

réglage (19) sous le compartiment des bavettes et les tourner.

3 Ajustez les bagues de réglage (19) (vers le haut ou le bas) jusqu’à ce que les lames se courbent sufﬁ samment pour que toute l’eau reste entre les bavettes.

Note : effectuez de petits réglages de manière à ce que le travail des lames soit parfait. N’abaissez pas trop les lames car, si elles sont trop courbées, elles

risquent de s’user prématurément.

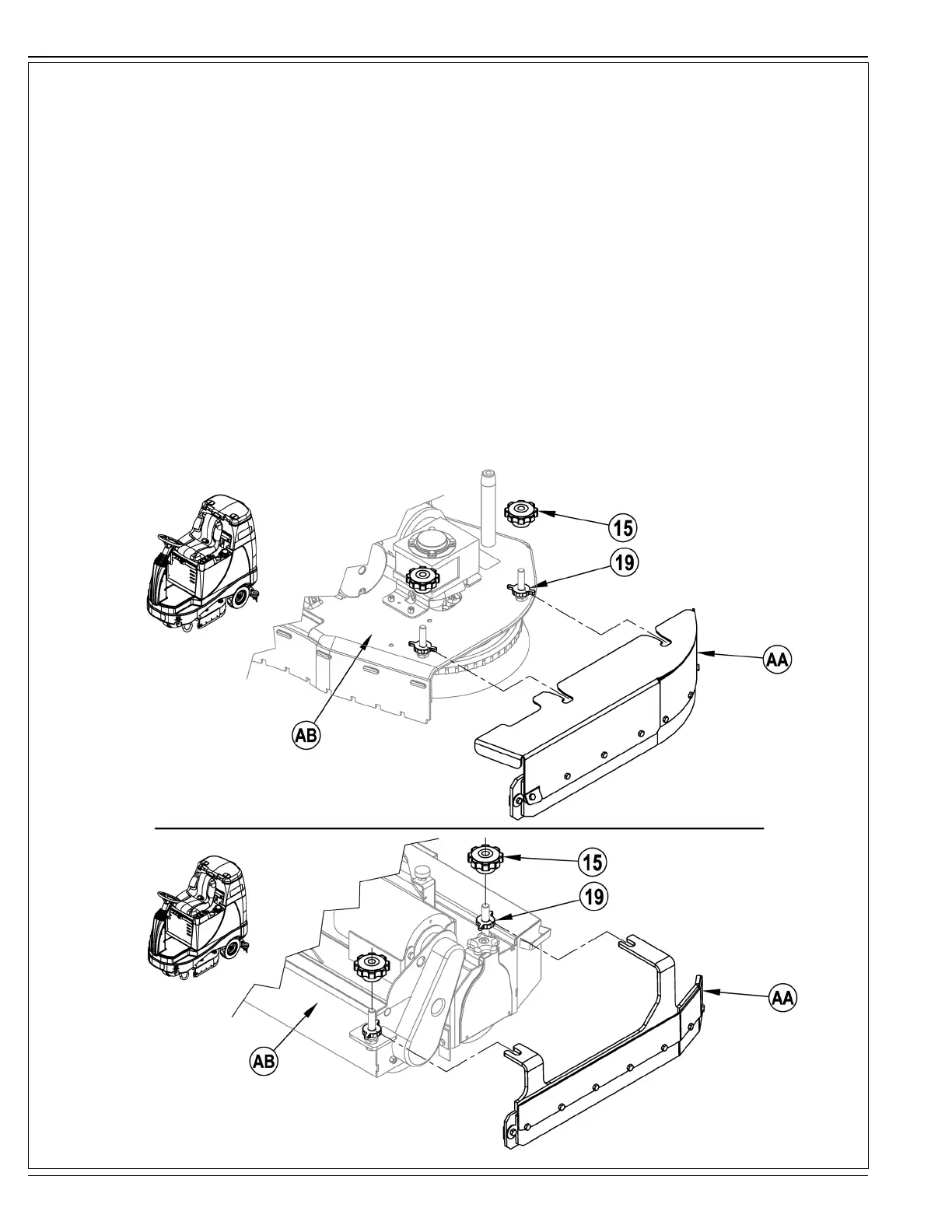

FIGURE 12

Modèles à disque et REV

(modèle à disque illustré, même procédure pour modèle REV)

Modèle cylindrique

revised 2/13
