MANUTENÇÃO DA SAIA LATERAL

A função da saia lateral é canalizar a água residual para o rodo, ajudando a conter a água dentro das máquinas de limpeza do caminho. Durante condições

normais de uso as pás se desgastarão com o tempo. O operador perceberá uma pequena quantidade de vazamento de água embaixo das abas laterais. Um

ajuste de altura pode facilmente descer as pás para que toda a água possa ser coletada pelo rodo.

Para reverter ou mudar de lugar a(s) aba(s) lateral(ais) do sistema de limpeza ...

1 Veja a Figura 12. Solte os botões retentores da saia lateral (2) (15) (2 para cada lado) e remova os Conjuntos de saias (AA)(somente disco) e então para

fora da plataforma de limpeza.

2 Remova todos os dispositivos que prendem as pás nos compartimentos da pá.

3 Substitua as pás como um conjunto se estiverem cortadas, rasgadas ou desgastadas além da possibilidade de ajuste.

4 Reinstale os conjuntos de compartimentos de aba na máquina e ajuste a pá para contato adequado ao chão quando a superfície da escova é colocada na

posição de lavagem.

AJUSTE DA ALTURA DA ABA LATERAL

1 Veja a Figura 12. Os pinos de parafusos retentores do botão do compartimento da saia lateral possuem Anéis de ajuste de nivelamento (19), que podem

ser erguidos ou abaixados para compensar o desgaste da pá.

2 Para ajustar, remova os Conjuntos de saia (AA) da plataforma de escovação (AB) para acessar os Anéis de ajuste (19). Dica de ajuste: Os botões

retentores de saias (15) podem ser afrouxados com as saias deixadas nos Anéis de ajuste (19) girados alcançando por baixo do compartimento da saia.

3 Gire os Anéis de ajuste (19) (Para cima e para baixo) para onde as lâminas apenas dobrem o suﬁ ciente para esfregar toda a água residual que está contida

no rodapé. Nota: Faça pequenos ajustes para obter uma boa limpeza da pá. Não abaixe demais as pás onde dobrem excessivamente e causem um

desgaste desnecessário.

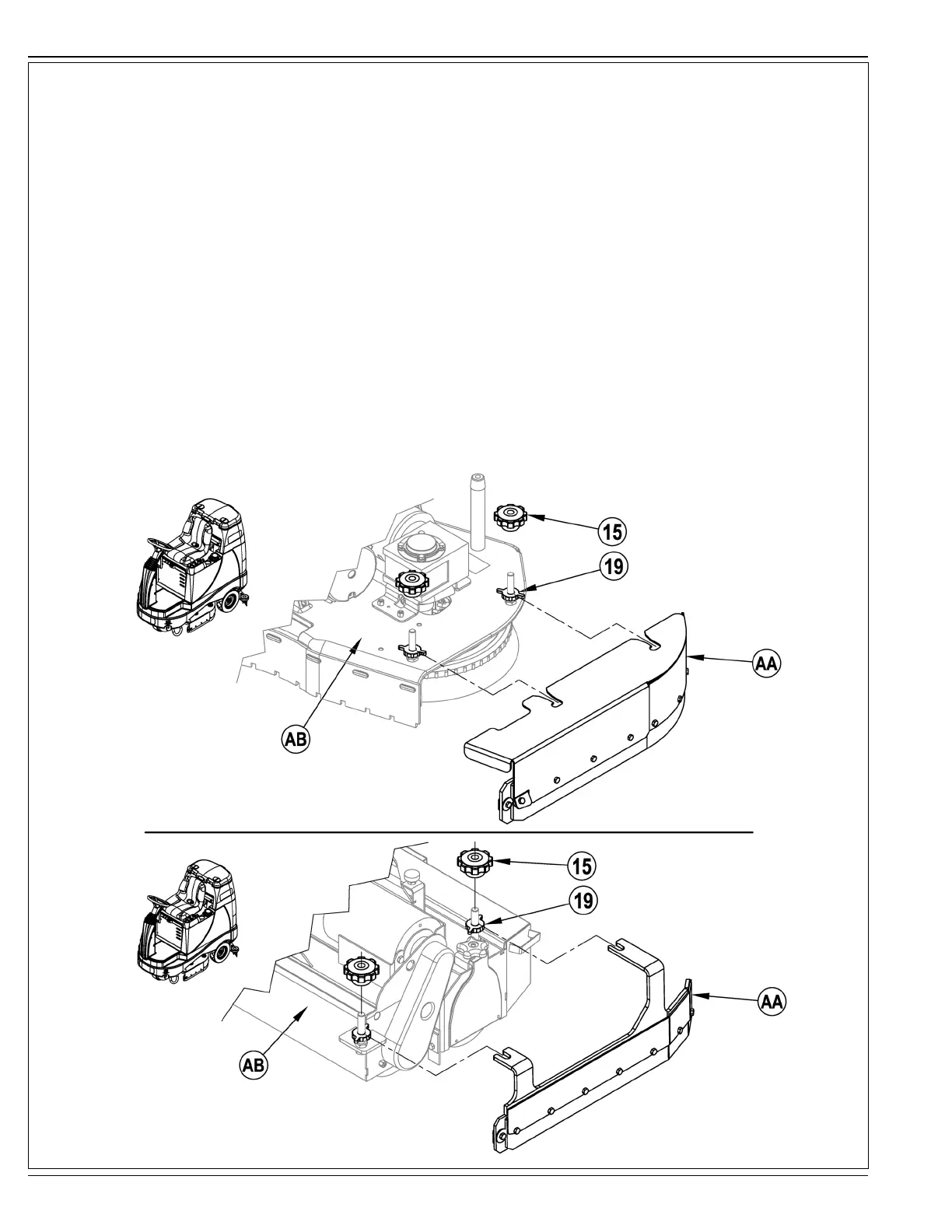

FIGURA 12

Disco e REV

(Disco mostrado, mesmo procedimento para REV)

Cilíndrico
