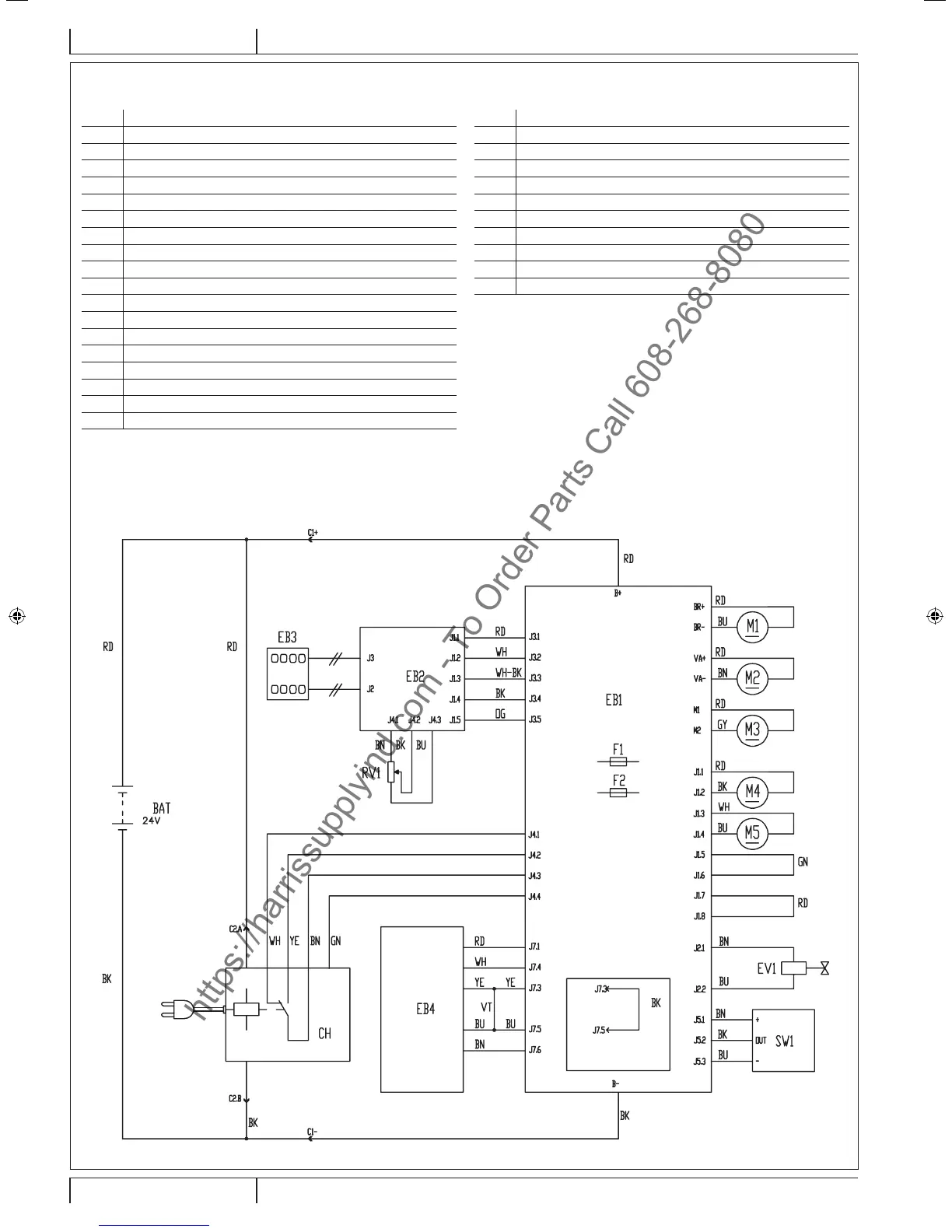

SCHÉMA ÉLECTRIQUE
Légende
BAT Batteries 24 V
C1 Connecteur batteries
C2 Connecteur principal chargeur de batterie
C3 Connecteur secondaire chargeur de batterie
CH Chargeur de batterie
EB1 Carte électronique de fonctions
EB2 Carte électronique afcheur
EB3 Carte sérigraphie tableau de bord
EB4 TrackClean (optionnel)
EV1 Électrovanne
F1 Fusible carte électronique de fonctions
F2 Fusible circuits de signaux
M1 Moteur brosse
M2 Moteur d’aspiration
M3 Moteur de traction
M4 Pompe EcoFlex™ (*)
M5 Actionneur tête porte-brosses
RV1 Potentiomètre vitesse
SW1 Capteur de niveau du détergent
Codes des couleurs
BK Noir
BU Bleu
BN Marron
GN Vert
GY Gris
OG Orange
PK Rose
RD Rouge
VT Violet
WH Blanc
YE Jaune
(*) Non pour la version SC500 20D B
(**) Version sans système TrackClean
(**)
P100856
