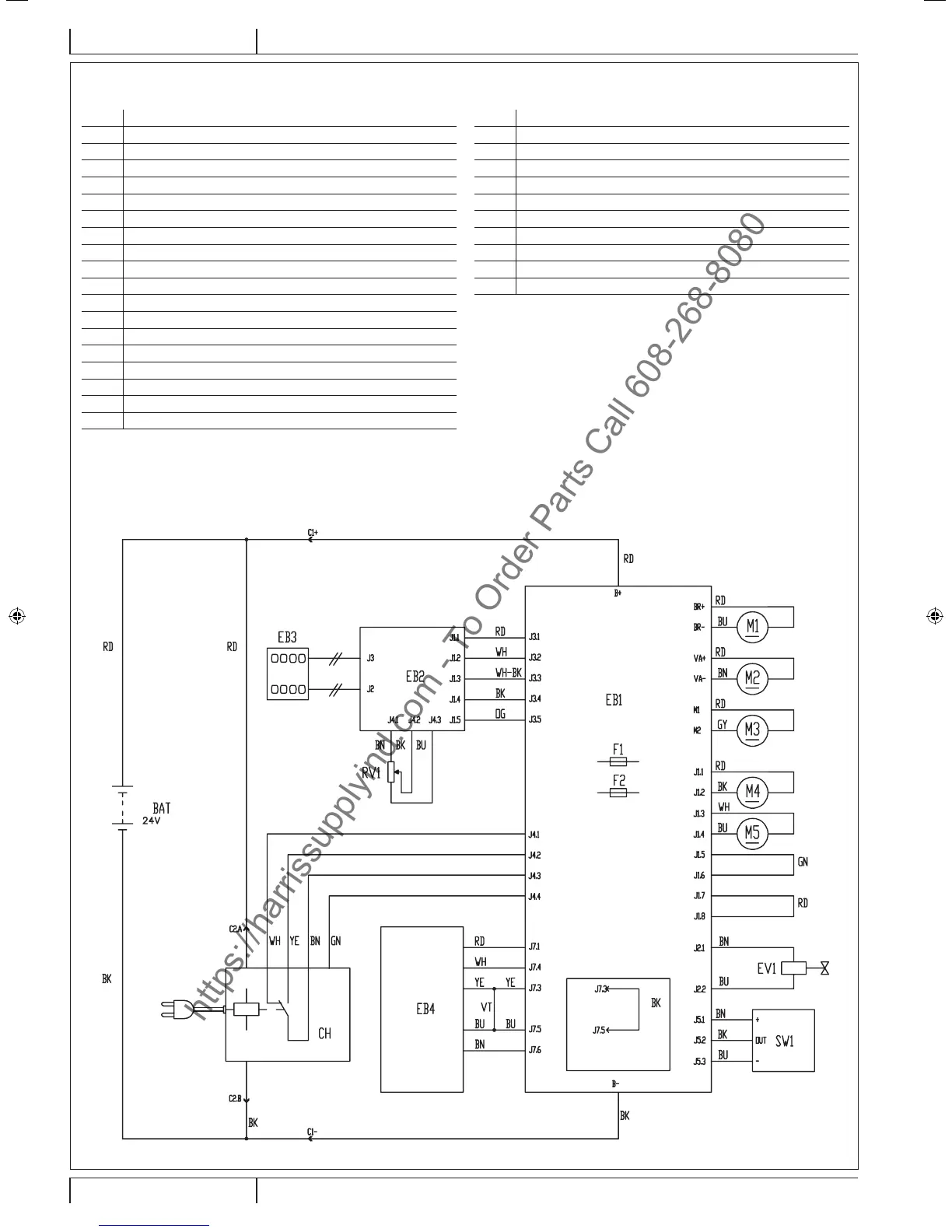

DIAGRAMA ELÉCTRICO
Legenda
BAT Baterias 24 V
C1 Conectores das baterias
C2 Conector principal do carregador de baterias
C3 Conector secundário do carregador de baterias
CH Carregador de baterias
EB1 Placa de funções
EB2 Placa de ecrã
EB3 Placa da imagem do painel
EB4 TrackClean (opcional)
EV1 Electroválvula
F1 Fusível da placa das funções
F2 Fusível dos circuitos de sinal
M1 Motor escova
M2 Motor de aspiração
M3 Motor de tracção
M4 Bomba EcoFlex™ (*)
M5 Accionador da cabeça do porta-escovas
RV1 Potenciómetro de velocidade
SW1 Sensor do nível de detergente
Código das cores
BK Preto
BU Azul-claro
BN Castanho
GN Verde
GY Cinzento
OG Cor de laranja
PK Rosa
RD Vermelho
VT Roxo
WH Branco
YE Amarelo
(*) Não é para versão SC500 20D B
(**) Versão sem TrackClean
(**)
