DEUTSCH BETRIEBSANLEITUNG
10 SCRUBTEC 343.2 - 9099636000
P100639

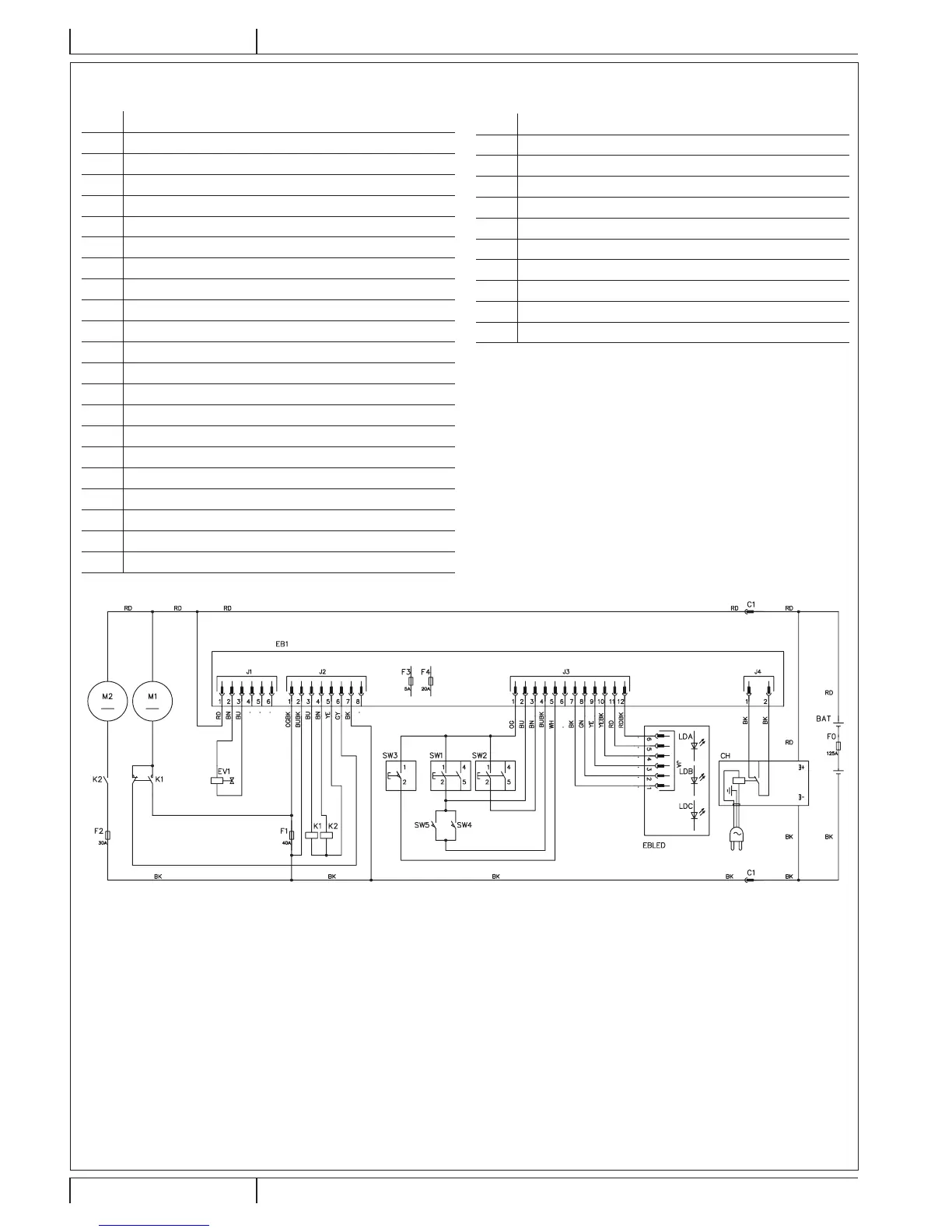

SCHALTPLAN
Legende
BAT 24-V-Batterie
C1 Batteriesteckverbinder
CH Ladegerät
EB1 Elektronikkarte Funktionen
EBLED LED-Steuerkarte
EV1 Elektroventil Reinigungslösung
F0 Sicherung Batterie (125 A)
F1 Sicherung Bürstenmotor (40 A)
F2 Sicherung Ansaugmotor (30 A)
F3 Sicherung Signalkreis (5 A)
F4 Sicherung Bürstenaushakung (20 A)
K1 Fernschalter Bürste
K2 Relais Ansaugmotor
LDA Grüne LED
LDB Grüne/gelbe LED
LDC Grüne/rote LED
M1 Bürstenmotor
M2 Motor Ansauganlage
SW1 Bürstenschalter
SW2 Schalter Ansauganlage
SW3 Schalter Reinigungslösungsdosierung
SW4,5 Schalter Bürstenfreigabe
Farbcodes
BK Schwarz
BU Hellblau
BN Braun
GN Grün
GY Grau
OG Orange
PK Rosa
RD Rot
VT Violett
WH Weiß
YE Gelb
