MANUEL D’UTILISATION FRANÇAIS
9099636000 - SCRUBTEC 343.2 23

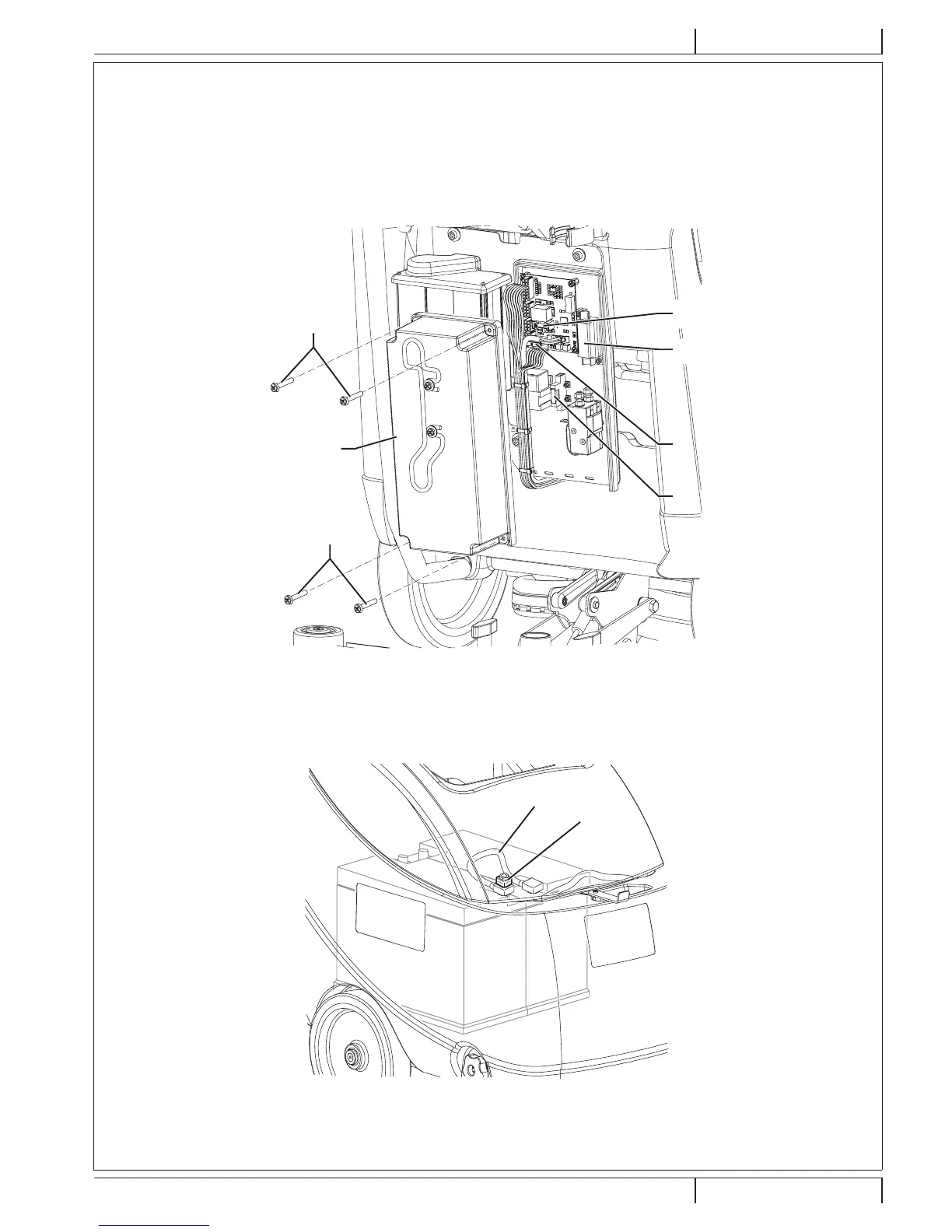

CONTRÔLE / REMPLACEMENT DES FUSIBLES
1. Débrancher le connecteur (29) des batteries.
2. Enlever les vis (A, Fig. 10) et sortir le couvercle (B) du boîtier électrique.
3. Contrôler l’intégrité des fusibles suivants :
• (C) : Fusible à ruban F1 (40 A), moteur brosse
• (D) : Fusible à lamelle F2 (30 A), système d’aspiration.
• (E) : Fusible à lamelle F3 (5 A), électrovanne et carte électronique
• (E) : Fusible en verre (20 A), système de déclenchement brosse
4. Remplacer le fusible après le refroidissement du composant qui a déterminé la coupure.
A
A
B
D
C
E
F
Figure 10
P100647
Contrôle / remplacement du fusible batterie F0 (125 A)
1. Débrancher le connecteur (29) des batteries.
2. Déposer le réservoir d’eau de récupération (30) (voir la procédure au chapitre Utilisation).
3. Sur le câble de branchement batteries (A, Fig. 11), contrôler ou remplacer le fusible de batterie F0 (125 A) (B).
A
B
Figure 11
P100655
