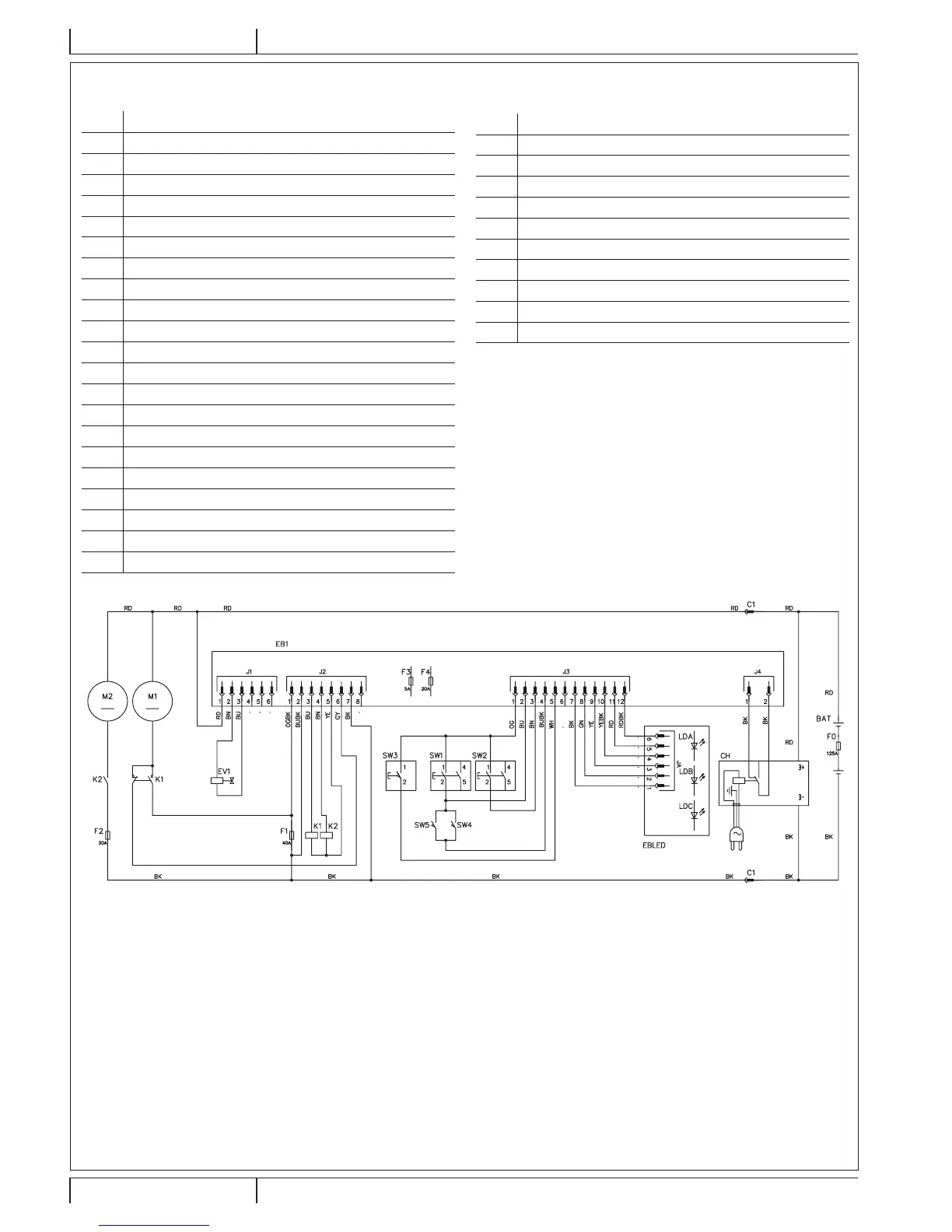

SCHÉMA ÉLECTRIQUE
Légende
BAT Batterie 24 V
C1 Connecteur de batterie
CH Chargeur de batterie
EB1 Carte électronique de contrôle fonctions
EBLED Carte DEL
EV1 Électrovanne solution
F0 Fusible batterie (125 A)
F1 Fusible moteur brosse (40 A)
F2 Fusible moteur aspirateur (30 A)
F3 Fusible circuits de signaux (5 A)
F4 Fusible déclenchement brosse (20 A)
K1 Télérupteur brosse
K2 Relais aspirateur
LDA DEL vert
LDB DEL vert / jaune
LDC DEL vert / rouge
M1 Moteur brosse
M2 Moteur système d’aspiration
SW1 Interrupteur brosse
SW2 Interrupteur système d’aspiration
SW3 Interrupteur débit solution
SW4,5 Interrupteur de validation brosse
Codes des couleurs
BK Noir
BU Bleu
BN Marron
GN Vert
GY Gris
OG Orange
PK Rose
RD Rouge
VT Violet
WH Blanc
YE Jaune
