Nobles Speed Ex (03--08)

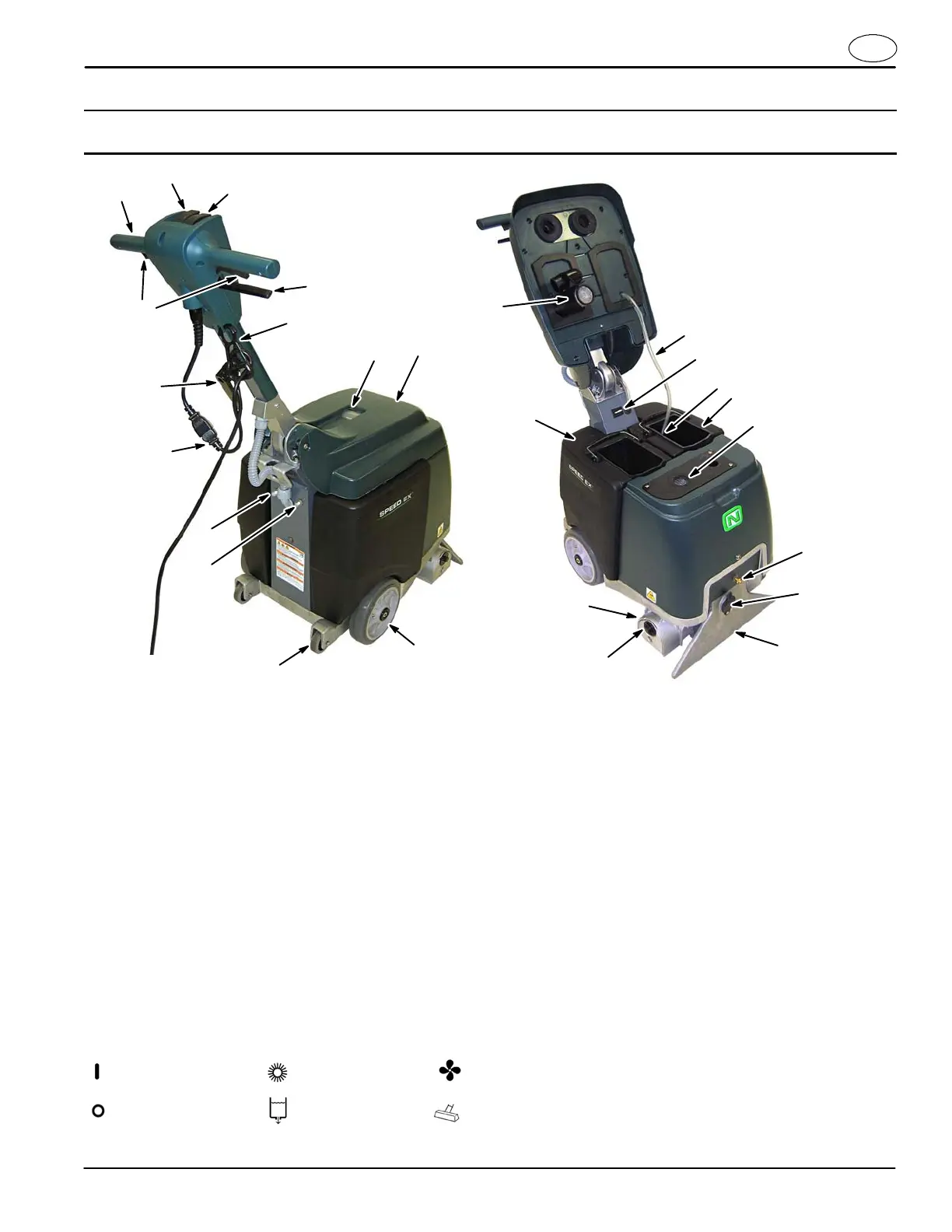

COMPONENTES DE LA MÁQUINA
1
2
3
5
4
8
7
6
9
10
11
12
13
14
15
18
17
16
20
24
23
22
26
21
25
19
1. Mando de control ajustable
2. Interruptor de encendido/apagado principal
3. Interruptor de modo de limpieza
4. Accionadores de arranque
5. Palanca de ajuste del mango
6. Cable eléctrico de 50ft / 15 m
7. Clip de liberación de tensión del cable eléctrico
8. Gancho del cable eléctrico
9. Botón del cortacircuitos de la máquina de 15 A
10. Botón del cortacircuitos del cepillo de 5 A
11. Ventana de recuperación
12. Tapa del depósito
13. Ruedas principales
14. Ruedas para subir bordillos/para inclinación
15. Flotador de cierre de vacío
16. Depósito de recuperación
17. Depósito de disolución
18. Manguera de disolución
19. Rejilla de la manguera de disolución
20. Contador de horas
21. Rejilla de la toma de aspiración
22. Acoplador de la manguera de la disolución de
los accesorios
23. Orificio de la manguera de vacío del accesorio
24. Zapata de vacío
25. Base del cepillo
26. Mando de bloqueo de la placa intermedia del
cepillo
SÍMBOLOS DE LOS INTERRUPTORES
Aspiración
Disolución
Cepillo
Accesorio
Encendido
Apagado
