Nobles SPEED EX - Composants de la Machine

FONCTIONNEMENT FR
33
Nobles Speed Ex (03--08)

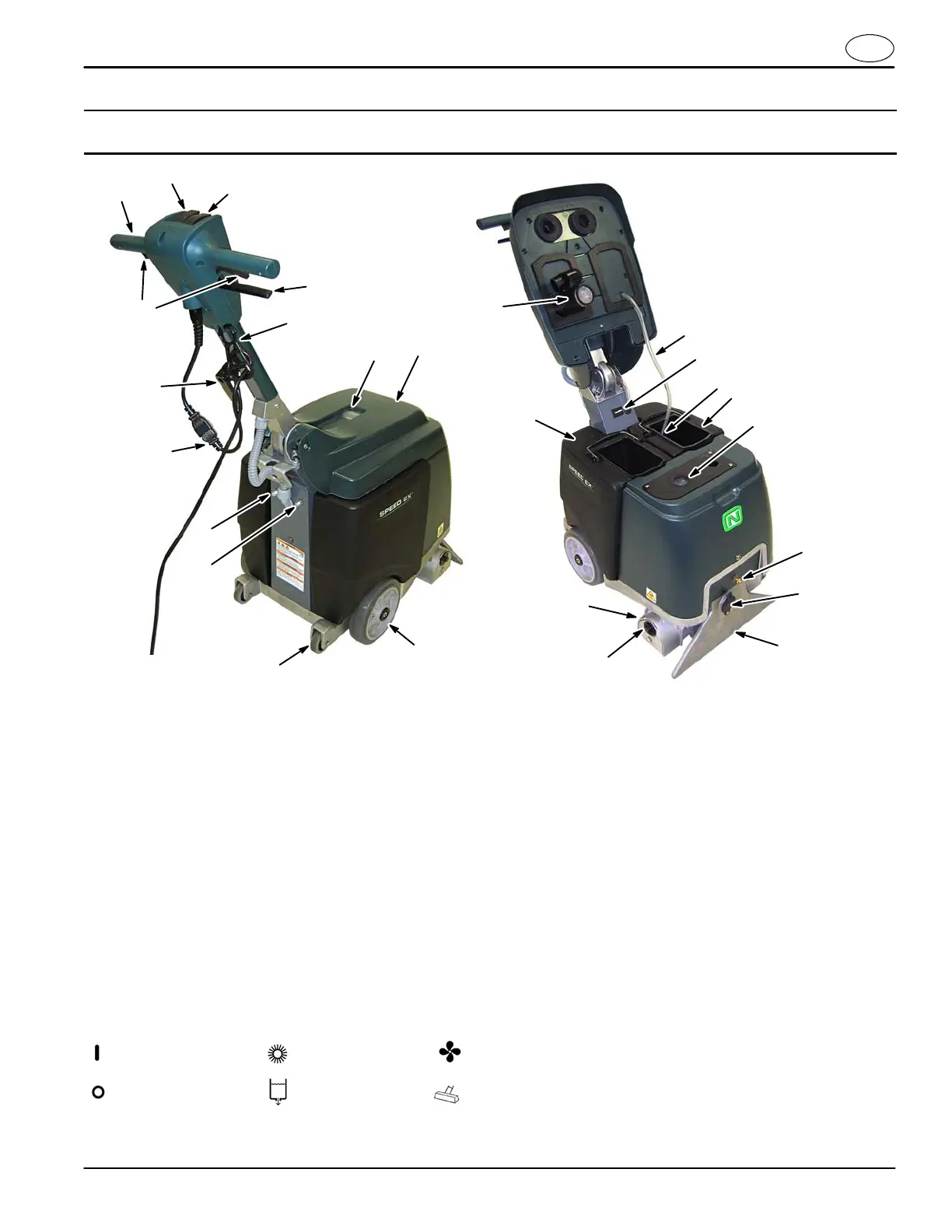

COMPOSANTS DE LA MACHINE
1
2
3
5
4
8
7
6
9
10
11
12
13
14
15
18
17
16
20
24
23
22
26
21
25
19
1. Poignée de commande réglable
2. Commutateur principal (ON/OFF)
3. Bouton de mode nettoyage
4. Déclencheurs de démarrage
5. Levier d’ajustement de hauteur de poignée
6. Cordon d’alimentation de 50 ft / 15 m
7. Pince de décharge de traction
de cordon d’alimentation
8. Crochet de cordon d’alimentation
9. Bouton de coupe--circuit de la machine 15A
10. Bouton de coupe--circuit de la brosse 5A
11. Regard du réservoir de récupération
12. Couvercle du réservoir
13. Roues principales
14. Roues de montée / basculement
15. Sectionneur d’extraction à détecteur à flotteur
16. Réservoir de récupération
17. Réservoir de solution
18. T uyau de solution
19. Grille du tuyau de solution
20. Compteur horaire
21. Grille d’admission d’extracteur
22. Raccord du tuyau du réservoir de solution
23. Orifice du tuyau d’aspiration de l’accessoires
24. Sabot d’extraction
25. Base de brosse
26. Bouton de blocage du plateau intermédiaire
de la brosse
SYMBOLES DU COMMUTATEUR
Extracteur
Solution
Brosse
Accessoires
Marche
Arrêt
