Connexions à un système CVC à thermopompe
REMARQUE: Reportez au diagramme de la page 3 pour les connexions types à un système CVC à
thermopompe. Les bornes du panneau arrière comportent deux séries d'équees. L'équee
du bas montre les connexions des bornes du système CVC À THERMOPOMPE. L'équee du haut
montre les connexions des bornes du système CVC STANDARD.

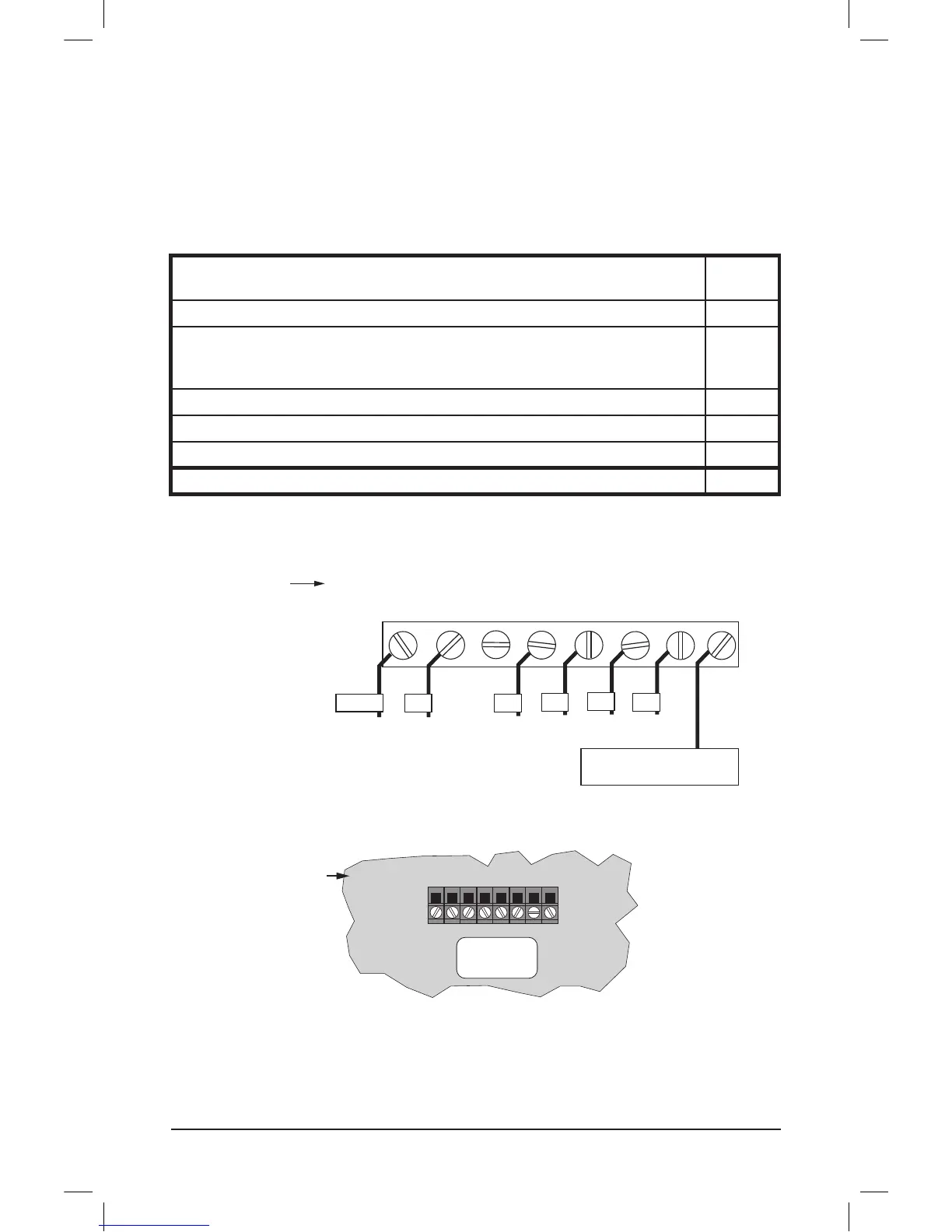

Figure 9. Étiquetage du bornier du système CVC à thermopompe
Figure 10. Connexions du bornier du thermostat du système CVC à thermopompe
Connectez les ls du système CVC aux bornes correspondantes du bornier arrière du thermostat.
Ulisez le tableau ci-dessous comme guide pour connecter les ls.
Fil Borne
J Connectez à la borne J1
V Connectez à la borne V
R Connectez à l'une ou l'autre borne R
C Connectez à la borne C. Dans les systèmes à thermopompe à l neutre C (neutre 24
VCA), le l neutre est généralement connecté au thermostat. En l'absence de l neutre
C, IL FAUT installer des piles.
B Connectez à la borne B1
O ou B Connectez à la borne O. La conguraon de la thermopompe doit permere le réglage
de la vanne d'inversion pour corriger le réglage O ou B (page 13).
REMARQUES: Veillez à ce que les ls appropriés soient vissés fermement dans les borniers.
Tirez doucement sur les ls pour conrmer la connexion.
Repoussez tout l'excédent de câblage dans l'ouverturn du mur.
J2
J2
VRC
CRHB2B2 Standard
J2
J1
V
R
C
R
B1
O
Thermopompe
CÂBLAGE DES BORNES
DE THERMOPOMPE
J2
J1
V
RC
C
RH
B1
B2
O ou B
B
C
V
J
STANDARD
J2
J1
V
R
C
R
B1 O
THERMOPOMPE
(FILS ÉTIQUETTÉS)
RÉFÉRENCE :
BORNES DE
THERMOPOMPE
R
SE CONNECTER SI
LE SYSTÈME À 2 ÉTAGES
