DIRECTIVES D’INSTALLATION, D’UTILISATION ET D’ENTRETIEN
INSTALLATION
5
NOTE : Afin de réduire les risques d’incendie, n’utilisez que
des conduits de métal.
1. Établir où le conduit passera entre la hotte et l’extérieur (FIG. 1).
2. Un conduit droit et court permettra à votre hotte de
fonctionner plus efficacement.
3. Un conduit long avec des coudes et des transitions réduira
la performance de votre hotte. En utiliser le moins possible.
Pour une grande distance, utiliser un conduit d’évacuation
d’air au diamètre plus grand.
4. Installer un capuchon de toit ou de mur (vendus séparément).
Relier le conduit en métal au capuchon, puis acheminer le conduit
jusqu’à l’emplacement de la hotte. Sceller hermétiquement les
raccords à l’aide de ruban adhésif de métal de 2 po de largeur.
VOLET ROND DE 7 PO
BP87Q (OPTIONNEL)
DE 24 PO MIN. À 30 PO MAX.
AU-DESSUS DE LA SURFACE DE CUISSON
APPAREIL
COUDE DE 7 PO
CAPUCHON
DE
MUR
CAPUCHON DE TOIT
CONDUIT ROND DE 7 PO
CÂBLAGE
DOMESTIQUE
FIG. 1
Pour connaître les lignes directrices de l’ADA (Americans with Disabilities Act) concernant l’installation,
veuillez entrer votre numéro de modèle dans notre site Internet.
OUTILS ET ACCESSOIRES RECOMMANDÉS
• Ruban à mesurer
• Tournevis Phillips n° 2
• Tournevis à lame plate (pour dégager les ouvertures
préamorcées)
• Scie (pour la découpe des trous dans l’armoire)
• Cisailles à tôle
• Pinces
• Ruban adhésif de métal
• Ciseaux (pour couper le ruban adhésif de métal)
• Crayon
• Pince à dénuder
• 2 capuchons de connexion appropriés
• Serre-fils de 7/8 po de diamètre (pour fixer le câble
d’alimentation électrique domestique à la hotte)
• Volet BP87Q (optionnel)
• Revêtement d’armoire (optionnel)

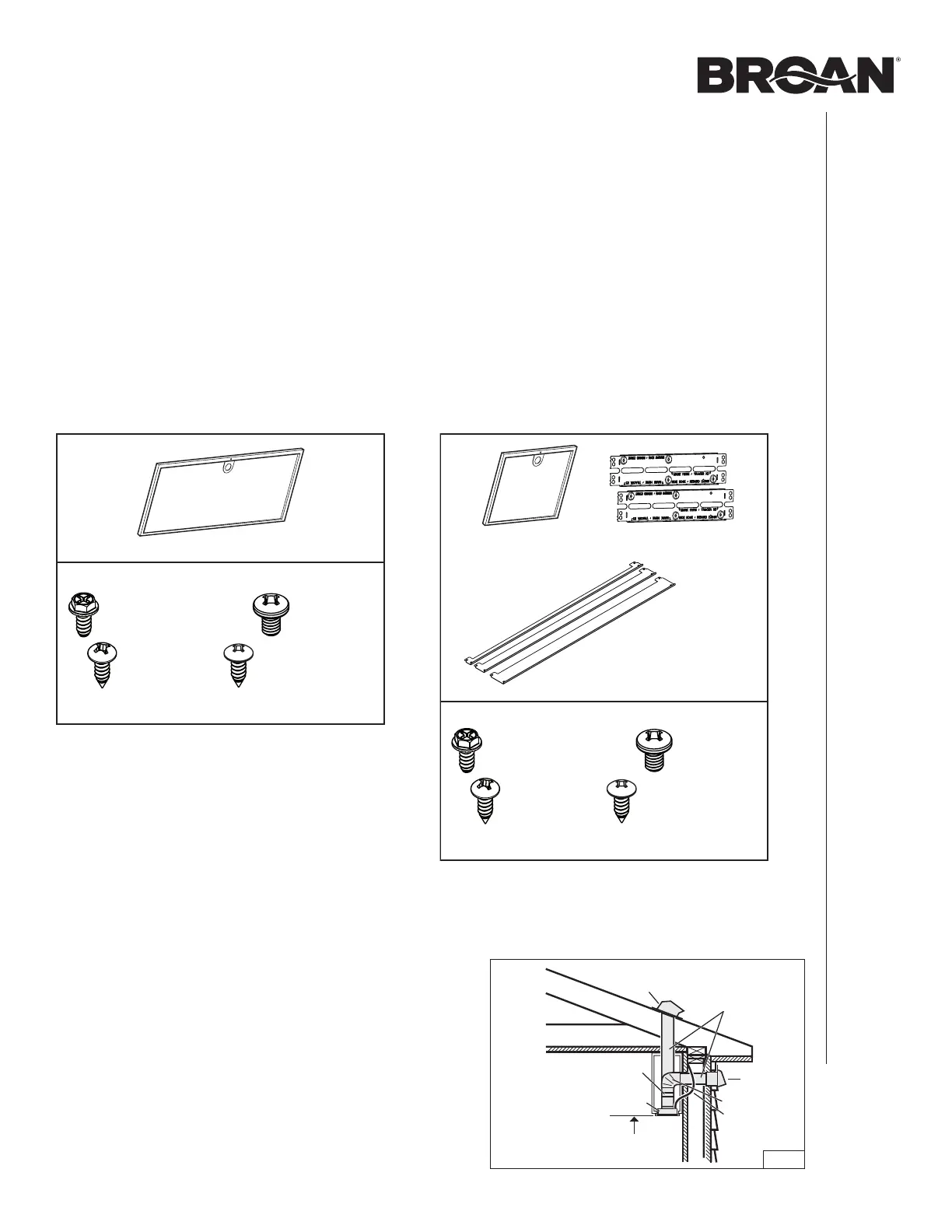

CONTENU
Avant de procéder à l’installation, vérifier le contenu de la boîte. Si des articles sont manquants ou endommagés,
contacter le manufacturier. S’assurer que les articles suivants sont inclus :
PM300SS BBN1243SS, BBN1303SS
(1) FILTRE À GRAISSES
(1) SAC DE PIÈCES* COMPRENANT :
(8) V
IS À BOIS
À
TÊTE RONDE
N
° 8 X 5/8 PO
(3) VIS À BOIS
À
TÊTE BOMBÉE
N
° 6 X 3/4 PO
* LE SAC DE PIÈCES SE TROUVE DERRIÈRE LE COUVERCLE
DU
COMPARTIMENT POUR LE RACCORDEMENT ÉLECTRIQUE.
(4) VIS À MÉTAUX
N
° 8-18 X 1/4 PO
(4) VIS À MÉTAUX
N
° 8-32 X 1/4 PO
(2) FILTRES À GRAISSES
(1) ENSEMBLE DE
3 BANDES PROTECTRICES
SUPPORTS D’ARMOIRE
(FIXÉS À L’ARRIÈRE DE L’APPAREIL)
(1) SAC DE PIÈCES* COMPRENANT :
(8) V
IS À BOIS
À
TÊTE RONDE
N
° 8 X 5/8 PO
(3) VIS À BOIS
À
TÊTE BOMBÉE
N
° 6 X 3/4 PO
* LE SAC DE PIÈCES SE TROUVE DERRIÈRE LE COUVERCLE
DU
COMPARTIMENT POUR LE RACCORDEMENT ÉLECTRIQUE.
(4) VIS À MÉTAUX
N
° 8-18 X 1/4 PO
(4) VIS À MÉTAUX
N° 8-32 X 1/4 PO
INSTALLATION DES CONDUITS (INSTALLATION
AVEC CONDUITS SEULEMENT)
