DIRECTIVES D’INSTALLATION, D’UTILISATION ET D’ENTRETIEN
INSTALLATION, FONCTIONNEMENT
13
BRANCHEMENT ÉLECTRIQUE
AVERTISSEMENT
Risque d’électrocution. Le raccordement électrique
doit être effectué par du personnel qualifié
conformément aux codes et aux standards en
vigueur. Avant d’effectuer le branchement, coupez
l’alimentation électrique au panneau de distribution
et verrouillez-le pour éviter une mise en marche
accidentelle.

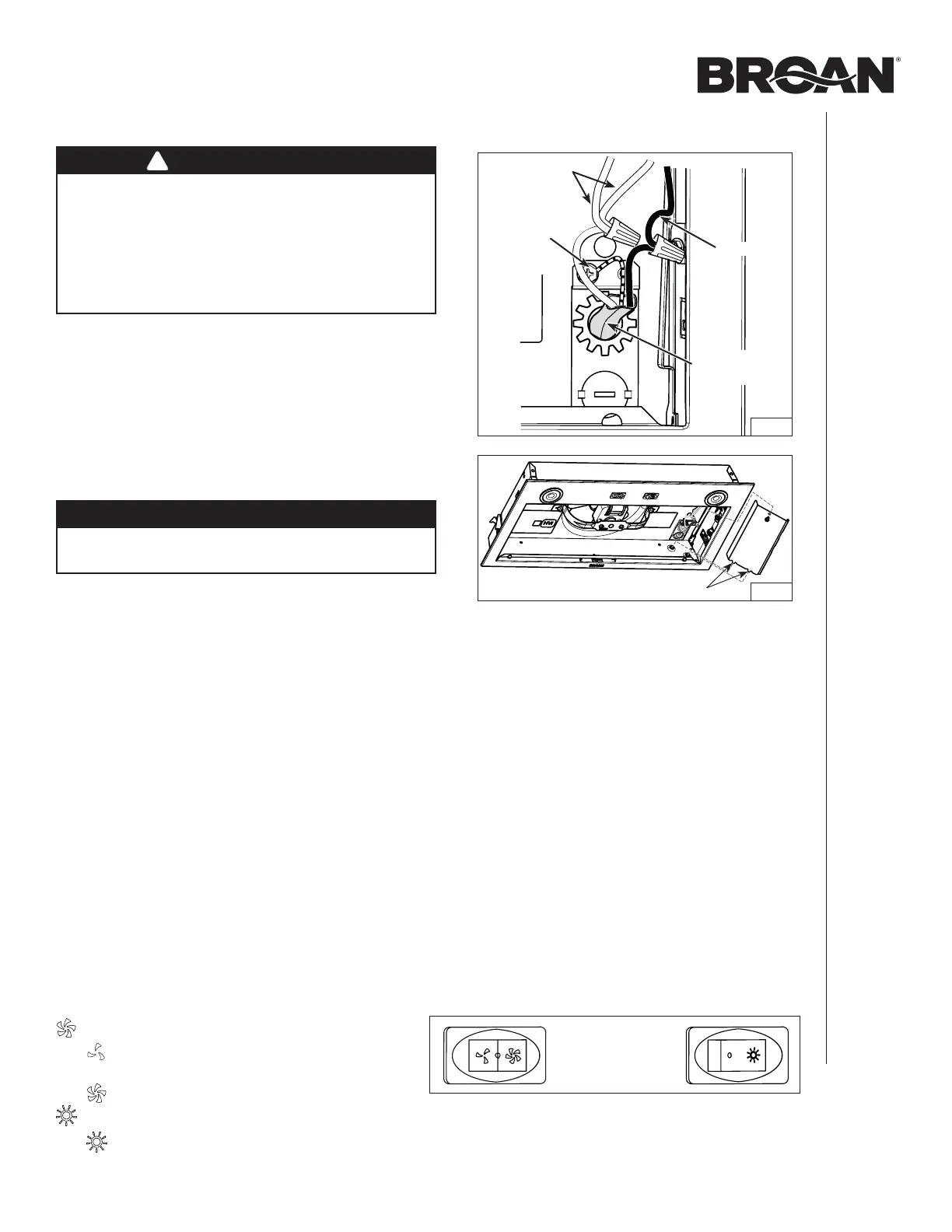

1. À l’aide de capuchons de connexion appropriés (non
inclus), connecter les fils du câble d’alimentation électrique
aux fils de la hotte comme suit : le fil NOIR au fil NOIR, le
fil BLANC aux deux fils BLANCS et le fil VERT ou dénudé
à la vis VERTE de mise à la terre (FIG. 20).
2. Remettre en place le couvercle du compartiment électrique
en s’assurant que les pattes du bas sont insérées dans
leur emplacemment surélevé. Le fixer à la hotte à l’aide
de sa vis de retenue (FIG. 21).
ATTENTION
Prendre garde de ne pas pincer les fils lors de la
remise en place du couvercle.
INSTALLATION DU (DES) FILTRE(S)
Installation avec conduits
Remettre en place le(s) filtre(s) à graisses.
Installation en recirculation
Hotte PM300SS seulement : Attacher le filtre de
recirculation (inclus avec l’ensemble HARKPM21) à
l’endos du filtre à graisses à l’aide des clips (incluses avec
le filtre de recirculation). Pour commander un nouveau
filtre de recirculation, demander la pièce nº S99010464.
Hottes BBN1243SS et BBN1303SS seulement :
Attacher les filtres de recirculation (inclus avec l’ensemble
HARKBN24 ou HARKBN30) à l’endos des filtres à
graisses à l’aide des clips (incluses avec les filtres de
recirculation). Pour commander de nouveaux filtres de
recirculation, demander la pièce nº S99010464-124
pour le modèle BBN1243SS et S99010464-130 pour le
modèle BBN1303SS.
!
2 FILS BLANCS
FIL NOIR
CÂBLE
D’ALIMENTATION
ÉLECTRIQUE
FIG. 20
VIS VERTE
DE MISE À
LA TERRE
FIG. 21
PATTES
FONCTIONNEMENT
Commutateur du ventilateur :
Active le ventilateur en BASSE vitesse.
o ARRÊTE le ventilateur.
Active le ventilateur en HAUTE vitesse.
Commutateur de l’éclairage :
ALLUME les lumières.
o ÉTEINT les lumières.
