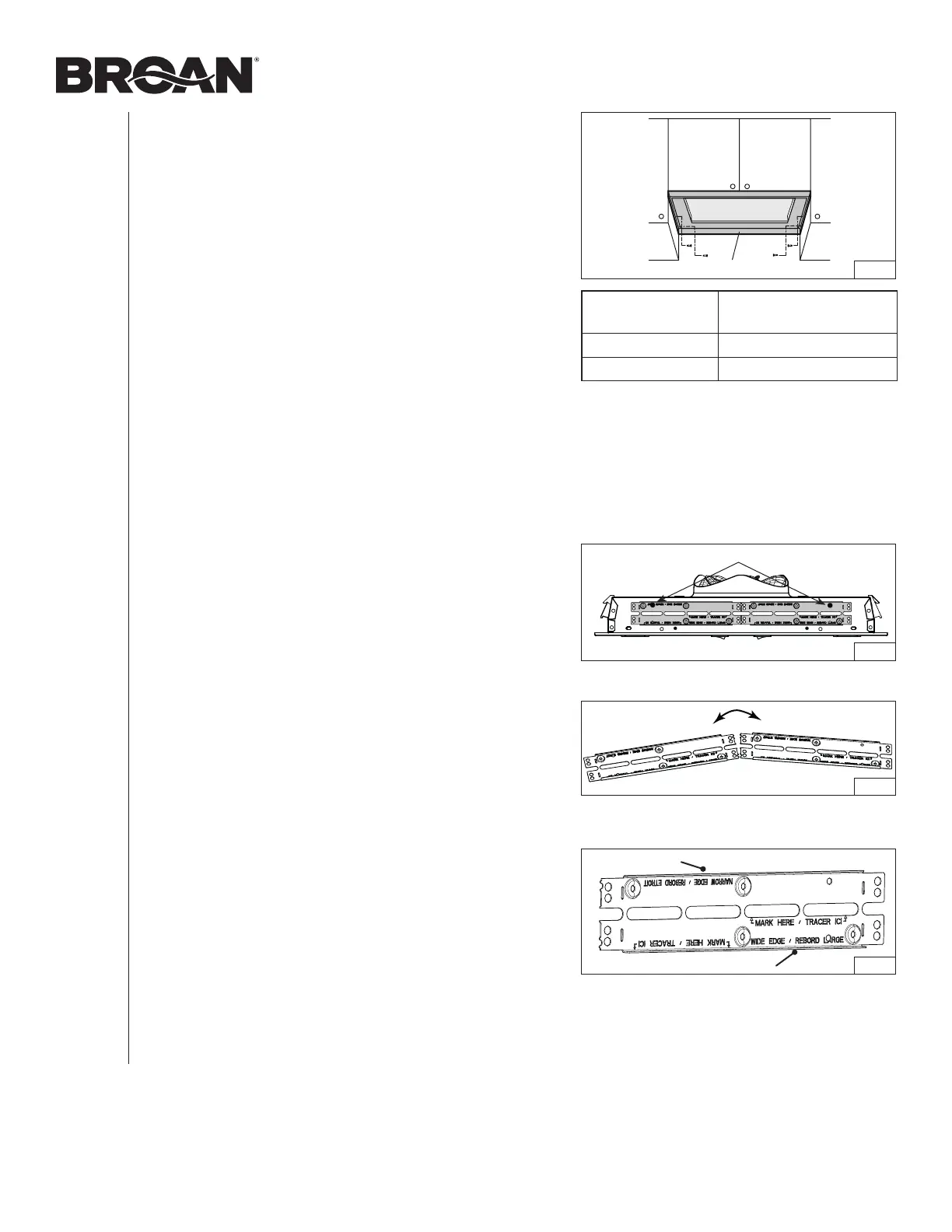

INSTRUCCIONES DE INSTALACIÓN, USO Y CUIDADO
INSTALACIÓN
6
RECUBRIMIENTO DE GABINETE
OPCIONAL
(APARATO PM300SS SOLAMENTE)
En las instalaciones donde la PM300SS se ubica a menos
de 30 pulg. por encima de la superficie de la cocina, la
campana empotrable debería instalarse con un recubrimiento
de gabinete de metal (FIG. 2) para proteger del calor los
materiales combustibles del gabinete, a fin de cumplir los
requisitos de los códigos de construcción. Esta medida de
precaución facilitará la limpieza y protegerá el gabinete.
Consulte la tabla a la derecha para encontrar el modelo
de recubrimiento correspondiente con la anchura y el
estilo del gabinete. Visite el www.broan-nutone.com o el
www.broan-nutone.ca para mayor información sobre estos
modelos.
modeLo de
reCUbrimiento
anChUra nominaL deL
gabinete
LB30SS 30 pulg.
LB36SS 36 pulg.
RETIRADA DE LOS SOPORTES DE
GABINETE (APARATOS BBN1243SS Y
BBN1303SS SOLAMENTE)
Aparte los soportes de gabinete (en gris en FIG. 3) de la parte
trasera de la campana empotrable retirando los 2 tornillos de
sujeción. Agote los tornillos.
Doble los soportes hacia arriba y hacia abajo hasta que se
separen el uno del otro (FIG. 4). Guarde los soportes por un
uso eventual.
NOTA : Los dos soportes de gabinete tienen un borde
amplio y un borde estrecho (FIG. 5), para cubrir
todas las configuraciones de instalación, según las
anchuras de gabinete.
FIG. 3
FIG. 4
TORNILLOS
Borde amplio
Borde estrecho
FIG. 5
RECUBRIMIENTO DE GABINETE DE METAL
FIG. 2
