INSTRUCCIONES DE INSTALACIÓN, USO Y CUIDADO
INSTALACIÓN
5
NOTA : Para reducir el riesgo de incendio, usar sólo
conductos de metal.
1. Decida por dónde pasarán los conductos entre la campana
y el exterior (FIG. 1).
2. Un conducto recto y corto permitirá un funcionamiento más
eficaz de su campana.
3. Un conducto largo con codos y transiciones reducirá el
desempeño de la campana. Use lo menos posible. Para
una larga distancia, usar un conducto de salida de aire con
un diámetro más grande.
4. Instale un capuchón para tejado o mural (se venden por separado).
Conecte el conducto metálico al capuchón y vuelva al lugar
donde se encuentra la campana. Use cinta adhesiva metálica de
2 pulg. para sellar las juntas entre los tramos de los conductos.
COMPUERTA REDONDA DE 7 PULG.
BP87Q (OPCIONAL)
DE 24 PULG. MíN. A 30 PULG. MÁX.
POR ENCIMA DE LA SUPERFICIE DE LA COCINA
CAMPANA
CODO DE 7 PULG
.
CAPUCHÓN
MURAL
CAPUCHÓN PARA TEJADO
CONDUCTO DE 7 PULG.
REDONDO
CABLEADO DE LA
VIVIENDA
FIG. 1
Para conocer las directrices de la ADA (Ley para estadounidenses con discapacidades) sobre la
instalación, indicar su número de modelo en nuestro sitio web.
HERRAMIENTAS Y ACCESORIOS RECOMENDADOS
• Cinta métrica
• Destornillador Phillips n.° 2
• Destornillador de punta plana (para abrir los orificios
punzonados)
• Sierra (para cortar orificios en los gabinetes)
• Cizalla
• Alicates
• Cinta adhesiva metálica
• Tijeras (para cortar la cinta adhesiva metálica)
• Lápiz
• Pelacables
• 2 capuchones de conexión de hilos adecuados
• Abrazadera de cables diámetro de 7/8 pulg. (para
sujetar el cable de alimentación a la campana)
• Compuerta BP87Q (opcional)
• Recubrimiento de gabinete (opcional)

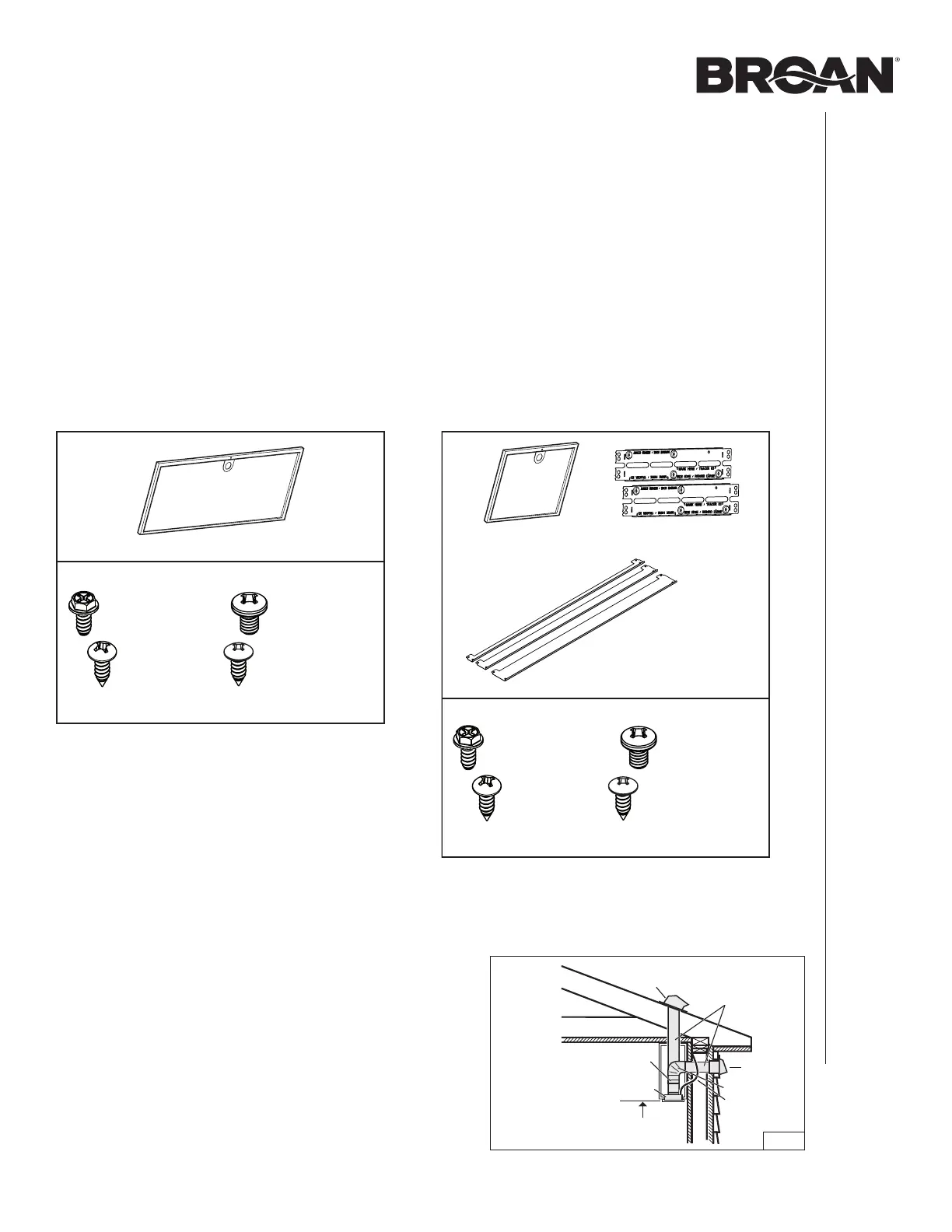

CONTENIDO
Antes de empezar la instalación, verifique el contenido de la caja. Si faltan elementos o hay elementos dañados,
póngase en contacto con el fabricante. Compruebe que estén en la caja los siguientes elementos :
PM300SS BBN1243SS, BBN1303SS
(1) FILTRO DE GRASA
(1) BOLSA DE PIEZAS* QUE INCLUYE :
(8) T
ORNILLO PARA MADERA
DE CABEZA REDONDA
N
° 8 X 5/8 PULG.
(3) TORNILLO PARA MADERA
DE
CABEZA REDONDEADA
N
° 6 X 3/4 PULG.
(4) TORNILLO PARA METALES
N° 8-18 X 1/4 PULG.
(4) TORNILLO PARA METALES
N
° 8-32 X 1/4 PULG.
* LA BOLSA DE PIEZAS ESTÁ DETRÁS DE LA TA PA DEL
COMPARTIMENTO
ELÉCTRICO.
* LA BOLSA DE PIEZAS ESTÁ DETRÁS DE LA TA PA
DEL
COMPARTIMENTO ELÉCTRICO.
(2) FILTROS DE GRASA
(1) JUEGO DE
3
CINTAS PROTECTORAS
SOPORTES DE GABINETE
(FIJADOS A LA PARTE TRASERA DEL APARATO)
(1) BOLSA DE PIEZAS* QUE INCLUYE :
(8) T
ORNILLO PARA MADERA
DE
CABEZA REDONDA
N
° 8 X 5/8 PULG.
(3) TORNILLO PARA MADERA
DE
CABEZA REDONDEADA
N
° 6 X 3/4 PULG.
(4) TORNILLO PARA METALES
N° 8-18 X 1/4 PULG.
(4) TORNILLO PARA METALES
N
° 8-32 X 1/4 PULG.
INSTALACIÓN DE LOS CONDUCTOS
(INSTALACIONES CON CONDUCTOS ÚNICAMENTE)
