DIRECTIVES D’INSTALLATION, D’UTILISATION ET D’ENTRETIEN INSTALLATION
12
INSTALLATION
AVEC CONDUIT
SEULEMENT
BP87Q
SECTION DE
CONDUIT DE
7PO ROND,
MINIMUM 12PO
DE LONGUEUR

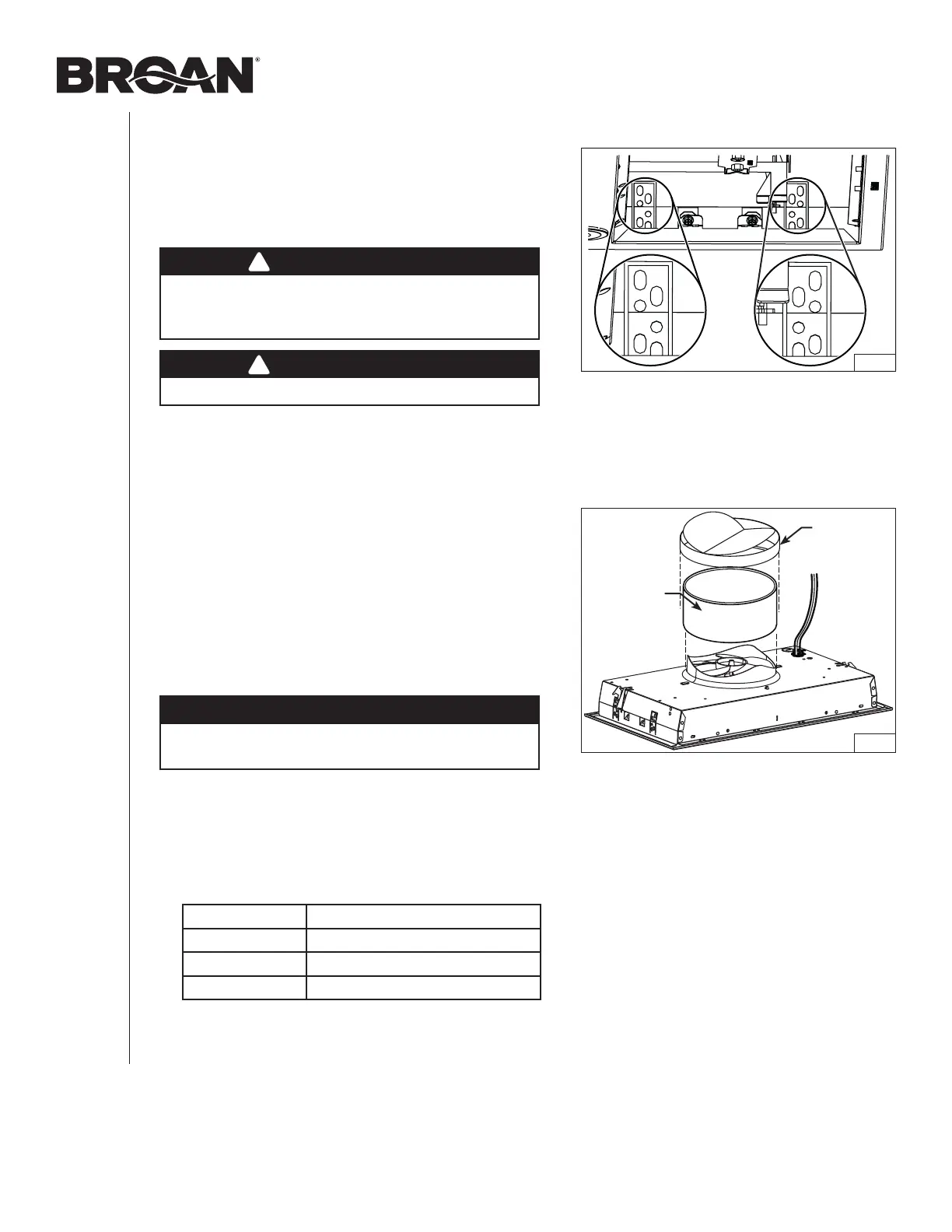

FIG. 19
RACCORDEMENT DU CONDUIT
Installation avec conduit
Utiliser un conduit rond de 7 po en métal pour relier
l’ouverture d‘évacuation du ventilateur au réseau de
conduit. Un clapet optionel de 7 po rond, modèle BP87Q,
peut être utilisé (vendu séparément).
NOTE : En raison de son design, le clapet de 7 po rond
BP87Q ne peut être installé directement sur
l’ouverture d’évacuation du ventilateur; si ce clapet
doit être utilisé, il doit être installé entre deux
sections de conduit de métal rond de 7 po. (FIG. 19).
Seller les joints à l’aide de ruban adhésif de métal.
Installation en recirculation
Un ensemble de recirculation est requis pour ce type
d’installation (vendu séparément). Pour l’installation,
suivre les directives incluses avec cet ensemble.
Consulter le tableau ci-dessous pour connaître le modèle
correspondant à l’appareil.
Modèle d’appareil Modèle d’ensemble de recirculation
PM300SS HARKPM21
BBN1243SS HARKBN24
BBN1303SS HARKBN30
INSTALLATION DE L’APPAREIL (Suite)
3. Lever la hotte jusqu’à ce que son rebord s’appuie sur la
base de l’armoire. Fixer la hotte à l’armoire à l’aide de
4 vis à bois n˚ 8 x 5/8 po incluses dans le sac de pièces
(2 vis par côté). Utiliser les trous supérieurs ou inférieurs
(1, 2, 3, 4, 5 ou 6) (FIG. 18).
AVERTISSEMENT
Les crochets Ease of Install retiennent la hotte
TEMPORAIREMENT en place. La hotte DOIT ÊTRE
fixée à l’armoire avec les 4 vis.
!
ATTENTION
Ne pas utiliser de vis pour fixer le clapet BP87Q aux
sections de conduit.
AVERTISSEMENT
Ne jamais se servir de cet appareil comme tablette.
!
1
2
3
4
5
6
1
2
3
4
5
6
FIG. 18
