INSTRUCCIONES DE INSTALACIÓN, USO Y CUIDADO
INSTALACIÓN
7

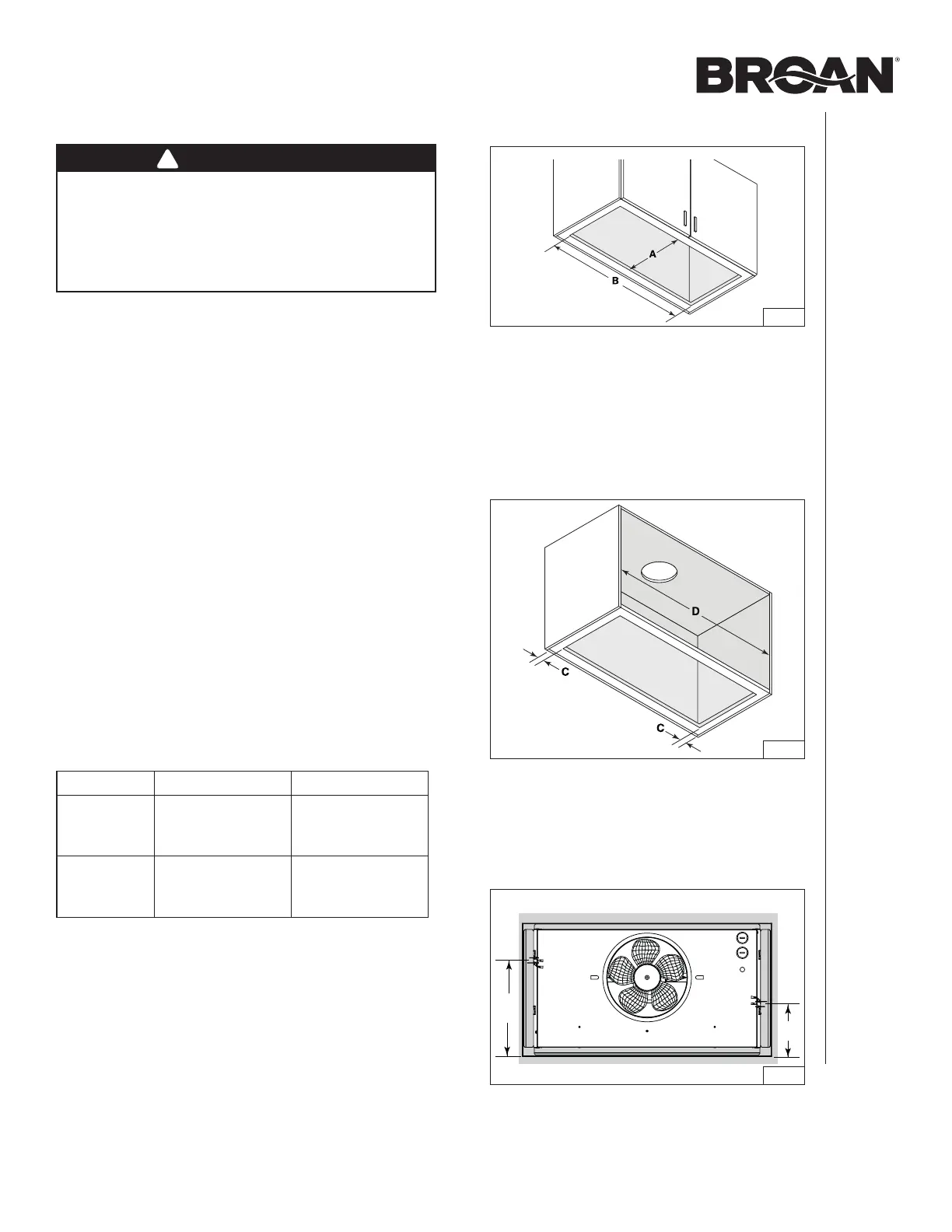

CORTAR UN ORIFICIO EN LA BASE DEL GABINETE
FIG. 6
A = 10¼ pulg. (todos los aparatos)
B = 19
9
/16 pulg. (PM300SS)
B = 22 ¹/16 pulg. (BBN1243SS)
B = 28 ¹/16 pulg. (BBN1303SS)
PREPARACIÓN DEL GABINETE
ADVERTENCIA
El gabinete debe fijarse a los montantes murales
o a otra estructura de madera situada detrás de la
pared. Asegúrese de que pueda soportar el peso
de la campana empotrable. De no ser así, podrían
producirse lesiones personales o daños en la parte
superior de la encimera o de la cocina.
NOTAS : A. La campana debe instalarse en el gabinete.
Cuando se instala con un recubrimiento de
gabinete opcional (campana PM300SS
solamente), use el recubrimiento como plantilla
para cortar el orificio en la base del gabinete.
B. La campana debe instalarse centrada lateralmente,
por encima de la superficie de la cocina.
C. Para la posición trasera hacia delantera, el
aparato debe instalarse conforme a los códigos
de construcción locales.
1. Cortar un orificio en la base del gabinete con las dimensiones
indicadas (FIG. 6) o usar el recubrimiento de gabinete como
plantilla (campana PM300SS solamente).
2. Campana PM300SS solamente : Donde se necesita,
instalar el recubrimiento del gabinete. Pasar a la parte
PREPARACIÓN DEL APARATO en la página 10.
3. Campanas BBN1243SS y BBN1303SS solamente :Ver
la FIG. 7. Medir el material restante en los lados de la base
del gabinete (C), si hay 1/4 pulg. o más en material, no
hace falta usar los soportes del gabinete. Pasar al paso 8
en la página 9.
4. Si hay menos que 1/4 pulg. en material (C), retirar
cuidadosamente estas cintas. Medir la anchura interior
del gabinete (D) (FIG. 7). Consultar la tabla siguiente para
determinar qué configuración de bordes de soporte debe
utilizarse.
5.
Prestar atención a la ubicación de los ganchos Ease of
Install en la unidad (distancia desde la parte delantera
de la brida en FIG. 8). Medir y marcar la ubicación de los
ganchos Ease of Install (correspondiente a E en FIG. 9 en
la página siguiente) en ambos lados del gabinete.
aparato borde estreCho borde ampLio
BBN1243SS
D
De 22-1/16 pulg.
a < 22-1/2 pulg.
D
De 22-1/2 pulg.
a 23 pulg.
BBN1303SS
D
De 28-1/16 pulg.
a < 28-1/2 pulg.
D
De 28-1/2 pulg.
a 29 pulg.
FIG. 7
!
4½
”
8¼”
FIG. 8
PARTE DELANTERA
VISTA SUPERIOR DE LA UNIDAD
