DIRECTIVES D’INSTALLATION, D’UTILISATION ET D’ENTRETIEN
INSTALLATION
7

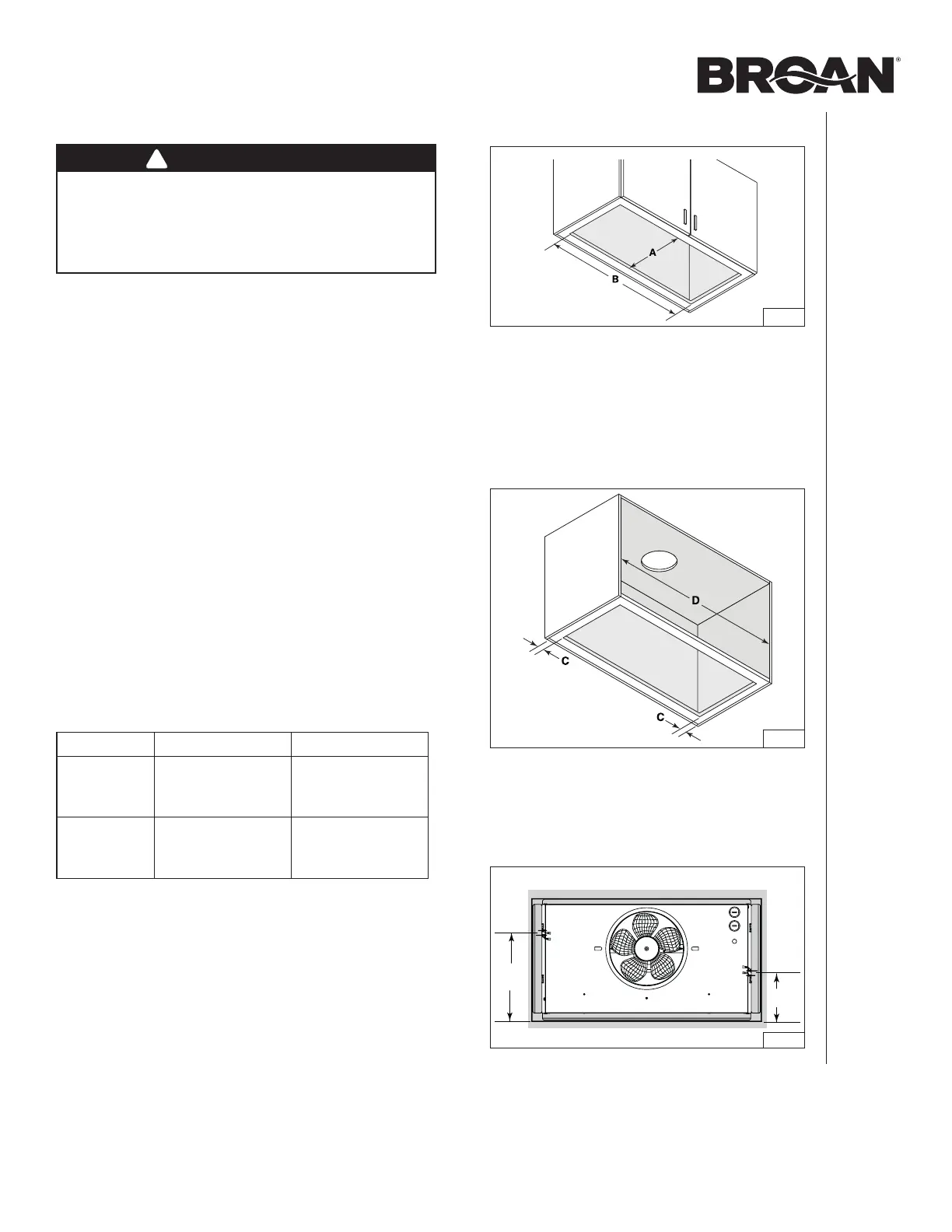

DÉCOUPER UN TROU DANS LA BASE DE L’ARMOIRE
FIG. 6
A = 10¼ po (tous les appareils)
B = 19
9
/16 po (PM300SS)
B = 22 ¹/16 po (BBN1243SS)
B = 28 ¹/16 po (BBN1303SS)
PRÉPARATION DE L’ARMOIRE
AVERTISSEMENT
L’armoire doit être fixée aux montants ou autre
structure derrière la cloison pour supporter le poids
de cet appareil. Ne pas suivre cette directive peut
entraîner des blessures corporelles ou des dommages
à la surface de cuisson ou au comptoir de cuisine.
NOTES : A. La hotte doit être installée dans l’armoire. Lors d’une
installation avec un des revêtements d’armoire
optionels (hotte PM300SS seulement),
utliliser le revêtement comme gabarit pour la
découpe du trou dans la base de l’armoire.
B. La hotte doit être installée centrée latéralement,
au-dessus de la surface de cuisson.
C. Pour la position d’arrière vers l’avant, l’appareil doit
être monté selon les codes de construction locaux.
1. Découper un trou dans la base de l’armoire aux dimensions
indiquées (FIG. 6), ou utiliser le revêtement d’armoire
comme gabarit (appareil PM300SS seulement).
2. Hotte PM300SS seulement : Lorsque nécessaire,
installer le revêtement d’armoire. Passer à la section
PRÉPARATION DE L’APPAREIL en page 10.
3. Hottes BBN1243SS et BBN1303SS seulement :Mesurer
ce qu’il reste de matériau des côtés de la base de l’armoire
(C) (FIG. 7), s’il subsiste 1/4 po ou plus, nul besoin
d’utiliser les supports d’armoire fournis. Passer à l’étape
8 en page 9.
4. S’il reste moins de 1/4 po de matériau (C), retirer
soigneusement ces bandes. Mesurer la largeur intérieure
de l’armoire (D) (FIG. 7). Consulter le tableau ci-dessous
pour savoir quelle configuration de rebords de support doit
être utilisée.
5. Repérer l’emplacement des crochets Ease of Install
sur l’appareil (distance donnée à partir du rebord avant,
FIG. 8). Mesurer et marquer, sur les deux côtés de
l’armoire, l’emplacement des crochets Ease of Install
(illustré en E dans la FIG. 9 en page suivante).
appareiL rebord étroit rebord Large
BBN1243SS
D
De 22-1/16 po
à < 22-1/2 po
D
De 22-1/2 po
à 23 po
BBN1303SS
D
De 28-1/16 po
à < 28-1/2 po
D
De 28-1/2 po
à 29 po
FIG. 7
4½ po
8¼ po
FIG. 8
AVANT
VUE DU DESSUS DE L’APPAREIL
