INSTRUCCIONES DE INSTALACIÓN, USO Y CUIDADO
INSTALACIÓN, FUNCIONAMIENTO
13
CONEXIÓN ELÉCTRICA
ADVERTENCIA
Peligro de choque eléctrico. La instalación
eléctrica debe ser hecha por personal calificado
de acuerdo con todos los códigos aplicables y
normas. Antes de efectuar el empalme, cortar la
alimentación eléctrica del interruptor y cerrar
con securidad para prevenir una alimentación
accidental.

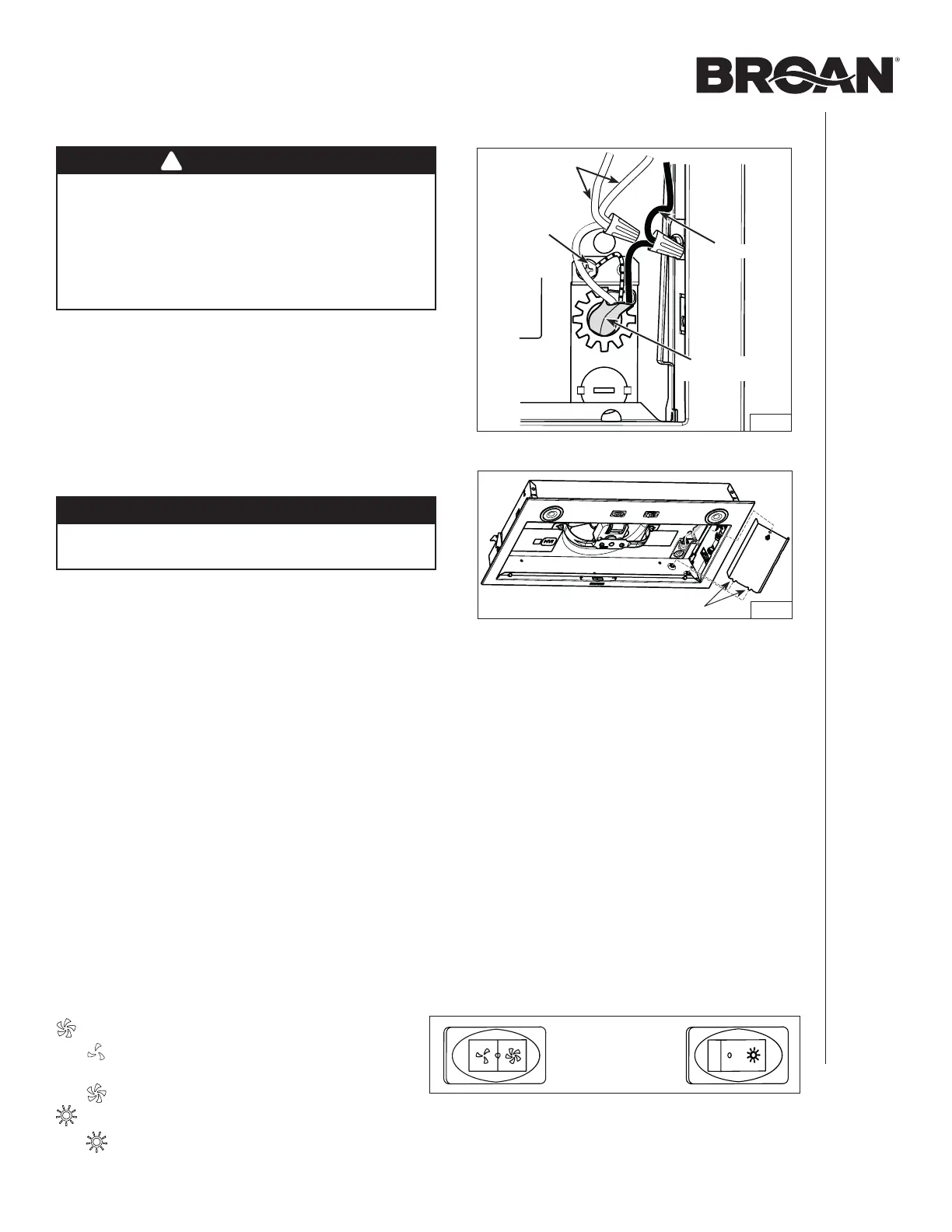

1. Usando capuchones de conexión adecuados (no incluidos),
conectar los hilos del cable de alimentación a los hilos de
la campana como sigue : el hilo NEGRO al hilo NEGRO, el
hilo BLANCO a los dos hilos BLANCOS y el hilo VERDE
o pelado al tornillo VERDE de toma de tierra (FIG. 20).
2. Vuelva a colocar la tapa del compartimiento eléctrico;
asegúrese de que las pestañas de la parte inferior estén
insertadas en su ubicación sobreelevada. Sujetarla a la
campana usando su tornillo de sujeción (FIG. 21).
ATENCIÓN
Asegúrese de no atascar ningún hilo al volver a
colocar la tapa del compartimiento eléctrico.
INSTALACIÓN DEL/DE LOS FILTRO(S)
Instalación con conductos
Vuelva a colocar el/los filtro(s) de grasa.
Instalación en recirculación
Campana PM300SS solamente : Ate el filtro de
recirculación (incluido con el kit HARKPM21) al reverso
del filtro de grasa usando los clips de sujeción (incluidos
con el filtro de recirculación). Ordene el número de pieza
S99010464 para obtener un nuevo filtro de recirculación.
Campanas BBN1243SS y BBN1303SS solamente :
Ate los filtros de recirculación (incluidos con el kit
HARKBN24 o HARKBN30) al reverso de los filtros de
grasa usando los clips de sujeción (incluidos con los filtros
de recirculación). Ordene el número de pieza S99010464-
124 para el modelo BBN1243SS y S99010464-130
para el modelo BBN1303SS para obtener nuevos filtros
de recirculación.
!
FIG. 21
PESTAÑAS
2 HILOS BLANCOS
HILO NEGRO
CABLE DE
ALIMENTACIÓN
FIG. 20
TORNILLO
VERDE
DE TOMA
DE TIERRA
FUNCIONAMIENTO
Interruptor del ventilador :
Activa el ventilador en velocidad BAJA.
o APAGUE el ventilador.
Activa el ventilador en velocidad ALTA.
Interruptor de las luces :
ENCIENDE la luz.
o APAGUE la luz.
