DIRECTIVES D’INSTALLATION, D’UTILISATION ET D’ENTRETIEN
INSTALLATION
9
PRÉPARATION DE L’ARMOIRE (Suite)

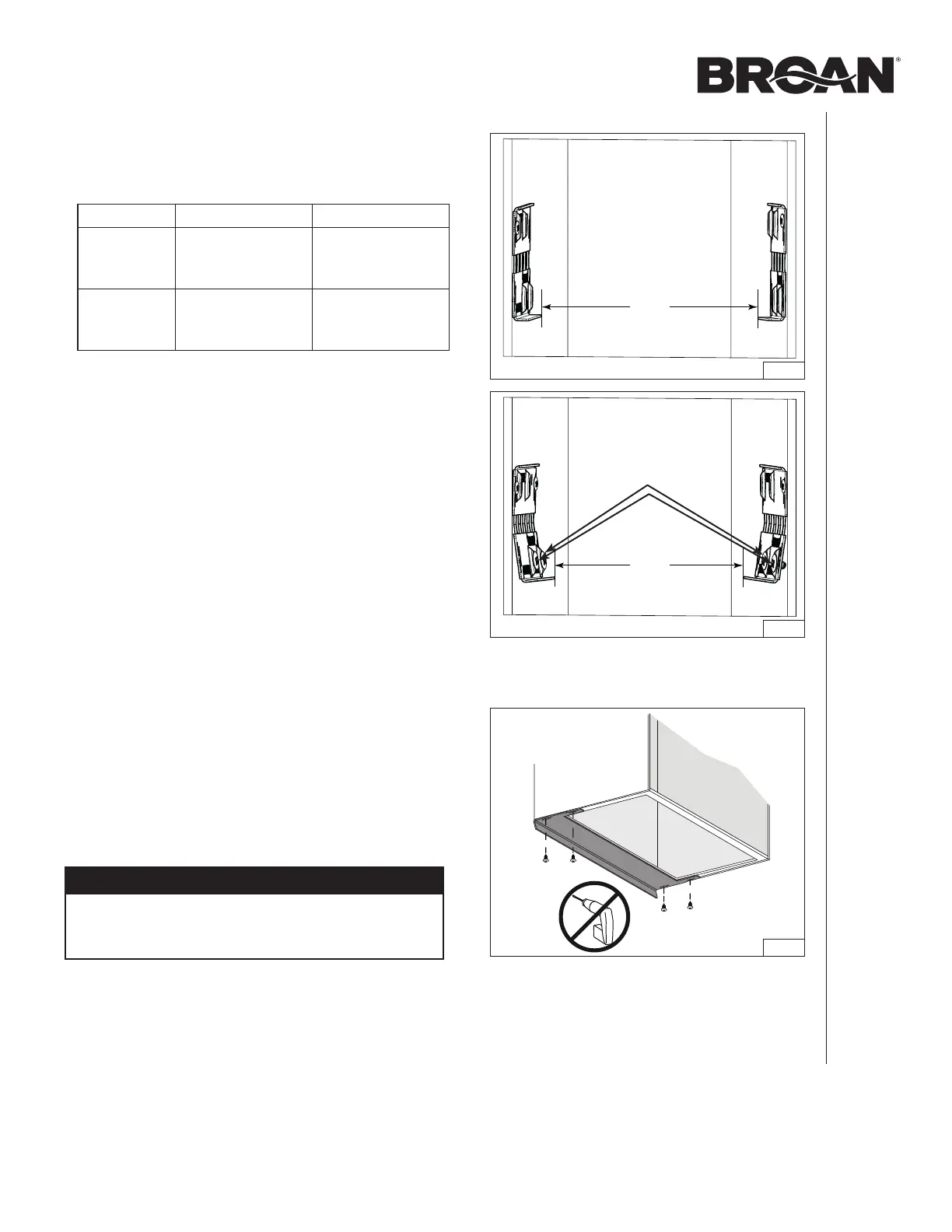

7. Mesurer la distance entre les rebords du bas des deux
supports (F) (FIG. 10). Le tableau ci-dessous indique les
distances appropriées nécessaires :
appareiL rebord étroit rebord Large
BBN1243SS
F
De 21-7/8 po
à < 22-1/16 po
F
De 22-1/16 po
à 22-5/16 po
BBN1303SS
F
De 27-7/8 po
à < 28-1/16 po
F
De 28-1/16 po
à 28-5/16 po
Si la distance mesurée est trop grande, visser, dans chacun
des trous en relief inférieurs des supports, 2 vis à métaux
nº 8-32 x 1/4 po; ceci fera plier légèrement la partie
inférieure des supports (FIG. 11). Visser les deux supports
jusqu’à l’obtention de la distance appropriée.
FIG. 12
aPPareilS BBn1243SS et BBn1303SS Seulement :
8. Des bandes protectrices, sous 3 différents formats,
sont incluses avec ces appareils. Elles conviennent à
des armoires allant jusqu’à 13 po de profondeur. Pour
des armoires allant jusqu’à 15 po de profondeur, un
autre ensemble de 4 bandes protectrices est offert
(pour BBN1243SS : HADTBN24, pour BBN1303SS :
HADTBN30).
Choisir la bande qui peut couvrir la lisière
arrière de l’armoire. Utiliser 4 vis à bois à tête bombée
n˚ 6 x 3/4 po (incluses) pour la fixer (FIG. 12).
ATTENTION
Ne jamais utiliser un tournevis électrique ou une
perceuse pour visser la bande protectrice à la lisière
arrière de l’armoire, se servir d’un tournevis standard.
F
FIG. 10
F
FIG. 11
Vis dans les trous
en relief inférieurs
