Olimpia splendid CI2 WALL - Installazione del Coperchio Posteriore

IT - 9
ITALIANO
1. COLLEGARE DUE TERMINALI DI CAVI SCHERMATI A 4 CONDUTTORI
CON I CAVI DI COMMUTAZIONE DEL TELECOMANDO E DELLA SCHEDA
DI RICEZIONE DEL SEGNALE. ASSICURARSI CHE LA SEQUENZA DI 4
TERMINALI (A / B / C / D) CORRISPONDA ALLA SEQUENZA DI CAVI DI
COMMUTAZIONE DEL SEGNALE (A / B / C / D). (g. 3)
2. SE IL CAVO SCHERMATO A 4 CONDUTTORI NON PUÒ PASSARE
ATTRAVERSO IL TELECOMANDO, È POSSIBILE UTILIZZARE IL SEGNALE
DI COMMUTAZIONE PER IL COLLEGAMENTO (g. 4); ASSICURARSI CHE I
CAVI SIANO INTEGRI E COLLEGATI STABILMENTE.
3. LA COPPIA DI SERRAGGIO DEI MORSETTI È DI: 0.8÷1.2Nm (8÷12 kgf x cm).

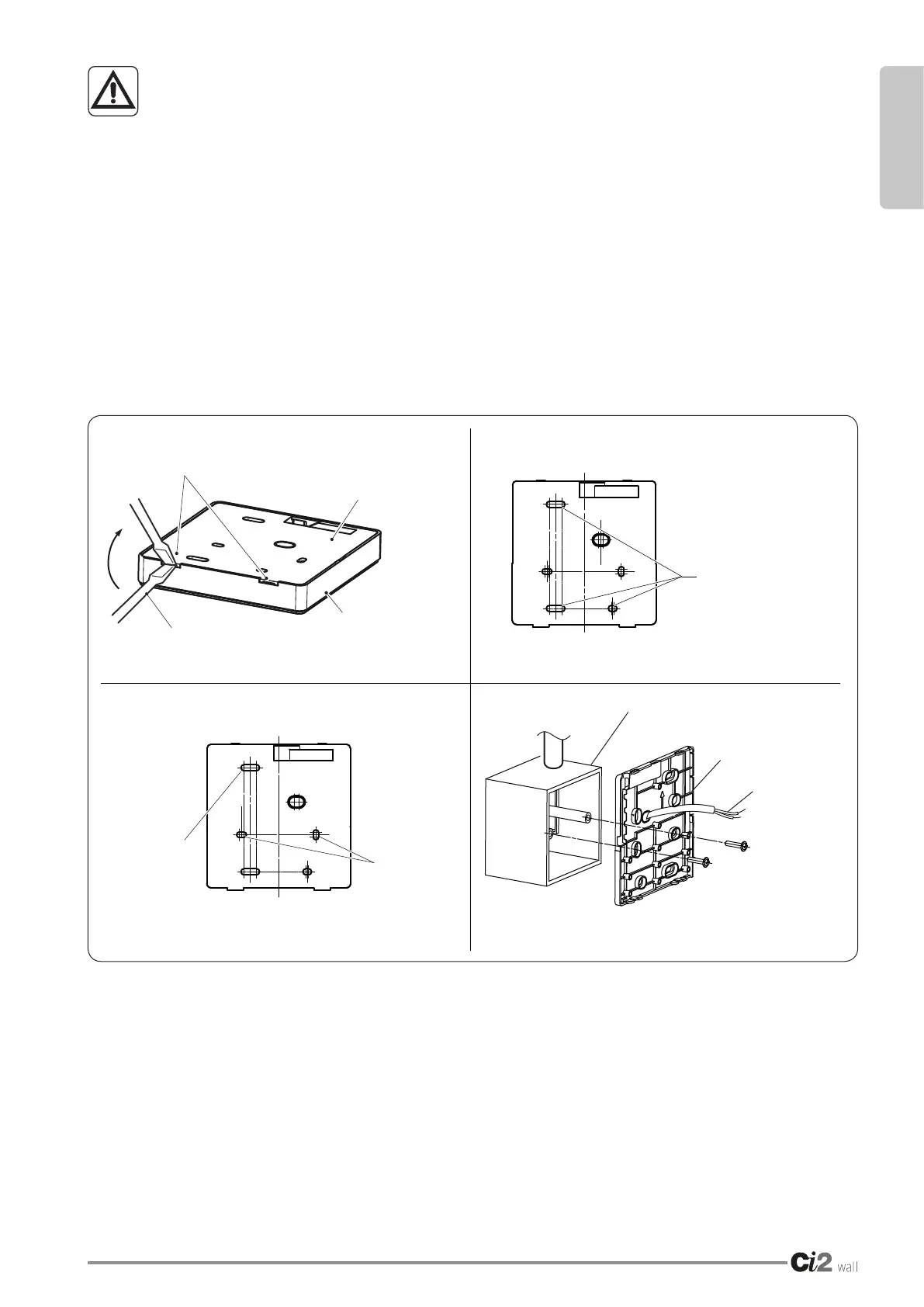

1.4 - INSTALLAZIONE DEL COPERCHIO POSTERIORE
Foro per installazione a
parete M4x20
Foro per
installazione
a parete
M4x20
Foro per
installazione
su cassetta
elettrica
M4x25
Cavi di
commutazione
del segnale
Scatola elettrica
Coperchio posteriore
Coperchio posteriore
Copertura anteriore
Cacciavite
Punti di aggancio
1. Utilizzare un cacciavite a testa piatta per sganciare i fermi e rimuovere il coperchio posteriore della scatola.
 Ruotareilcacciavitecomeindicatoingura5.1ondeevitaredidanneggiarelacoperchio.
2. Utilizzare tre viti M4x20 per installare direttamente il coperchio posteriore su parete. (Fig.5.2)
3. Utilizzare due viti M4x25 per installare il coperchio posteriore sulla scatola elettrica (porta interruttori)
quindiutilizzareunaviteM4x20GB950-86perilssaggioaparete.(Fig.5.3)
4. Avvitare il coperchio posterie alla scatola elettrica assicurandosi che il coperchio si appoggi alla parete.
(g.5.4)
5. Vericarecheilcoperchiosiaallineatoquindiposizionarelacoperturaanterioresulcoperchioposteriore.
 Assicurarsichenonvisianocavichepotrebberoincastrarsi.
6. Premerelacoperturaanterioresulcoperchioposteriorenoadagganciarlo.
 Vericarechelacoperturaanterioresiastabileecorrettamenteagganciata.
Fig. 5.1 Fig. 5.2
Fig. 5.3 Fig. 5.4
