1.5 - VERKABELUNG
WICHTIG
• Vermeiden, dass Wasser in die Fernbedienung eindringt, bei den elektrischen Anschlüssen
Kabelschläuche und Kitt verwenden (Abb. 8)
• Während der Verbindungen, eine gewisse Länge des Verbindungskabels vorsehen, um die
Anschlussarbeiten und die etwaigen Wartungen zu vereinfachen.
Einschnittstelle für
den oberen Kabe-
lausgang
Verkabelung Schaltdose
Einschnittstelle für
den oberen linken
Kabelausgang
Einschnittstelle
für den seitlichen
linken mittleren
Kabelausgang
Oberer linker Kabe-
lausgang
Schaltdose
Kitt
Kitt
Kitt
Kabel-
schlauch
Kabel-
schlauch
Kabel-
schlauch
Öffnung für Wandauslass und
Kabelöffnung
Durchmesser: ø 8÷10mm
Kabelöffnung

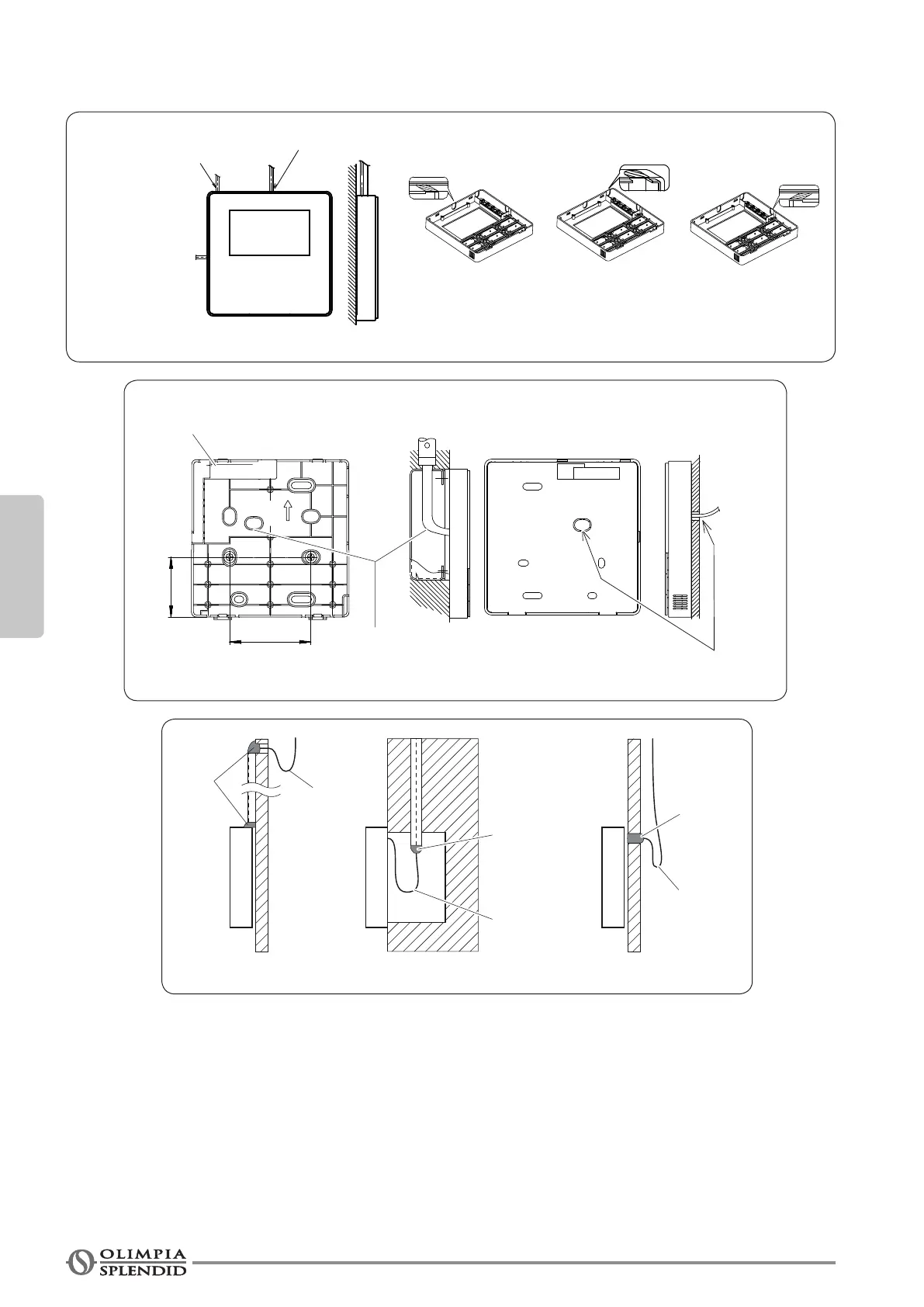

A. Verkabelung, drei Ausgangsmöglichkeiten
B. Abgeschirmte Verkabelung
Oberer
Kabelausgang
Seitlicher linker
Kabelausgang
Abb. 6
Abb. 7
Abb. 8
