Olimpia splendid CI2 WALL - Installation du Couvercle Postérieur

FRANÇAIS
FR - 9
1. BRANCHER DEUX TERMINAUX DE CÂBLES BLINDÉS À 4 CONDUCTEURS
AVEC LES CÂBLES DE COMMUTATION DE LA TÉLÉCOMMANDE ET DE LA
CARTE DE RÉCEPTION DU SIGNAL. S’ASSURER QUE LA SÉQUENCE DE
4 TERMINAUX (A / B / C / D) CORRESPOND À LA SÉQUENCE DE CÂBLES
DE COMMUTATION DU SIGNAL (A / B / C / D). (g.3)
2. SI LE CÂBLE BLINDÉ À 4 CONDUCTEURS NE PEUT PAS PASSER À
TRAVERS LA TÉLÉCOMMANDE, IL EST POSSIBLE D’UTILISER LE SIGNAL
DE COMMUTATION POUR LE BRANCHEMENT (g.4) ; S’ASSURER QUE
LES CÂBLES SOIENT INTÈGRES ET BRANCHÉS DE MANIÈRE STABLE.
3. LE COUPLE DE SERRAGE DES BORNES EST DE : 0,8÷1,2 Nm (8÷12 kgf x
cm).

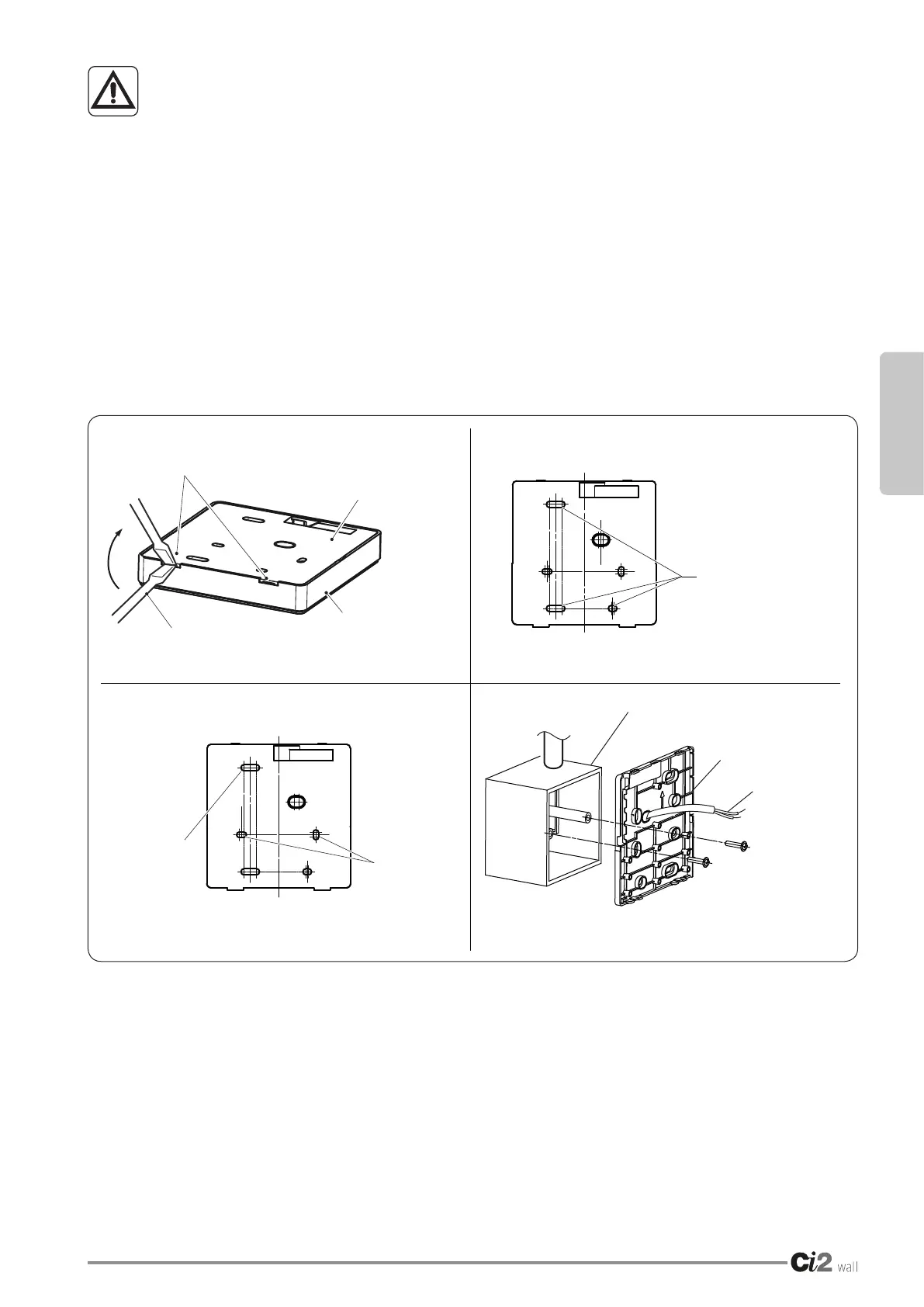

1.4 - INSTALLATION DU COUVERCLE POSTÉRIEUR
1. Utiliser un tournevis à tête plate pour décrocher les arrêts et retirer le couvercle postérieur de la boîte.
Tourner le tournevis comme indiqué sur la gure 5.1 an d’éviter d’endommager le couvercle.
2. Utiliser trois vis M4x20 pour installer directement le couvercle postérieur au mur. (Fig.5.2)
3. Utiliser deux vis M4x25 pour installer le couvercle postérieur sur le boîtier électrique (porte-interrupteurs)
puis utiliser une vis M4x20 GB950-86 pour la xation au mur. (Fig.5.3)
4. Visser le couvercle postérieur au boîtier électrique en s’assurant que le couvercle s’appuie au mur. (g.5.4)
5. Vérier que le couvercle soit aligné puis placer la couverture antérieure sur le couvercle postérieur.
S’assurer qu’il n’y a aucun câble pour pourrait s’encastrer.
6. Appuyer sur la couverture antérieure sur le couvercle postérieur jusqu’à l’accrocher.
Vérier que la couverture antérieure soit stable et correctement accrochée.
Trou pour l'installation
murale M4x20
Trou pour
l'installation
murale
M4x20
Trou pour
l’installation
sur boîtier
électrique
M4x25
Câble de
commutation
du signal
Boîtier électrique
Couvercle postérieur
Couvercle postérieur
Couverture antérieure
Tournevis
Points d'ancrage
Fig. 5.1 Fig. 5.2
Fig. 5.3 Fig. 5.4
