Olimpia splendid CI2 WALL - Câblage

60
44
FRANÇAIS
FR - 10

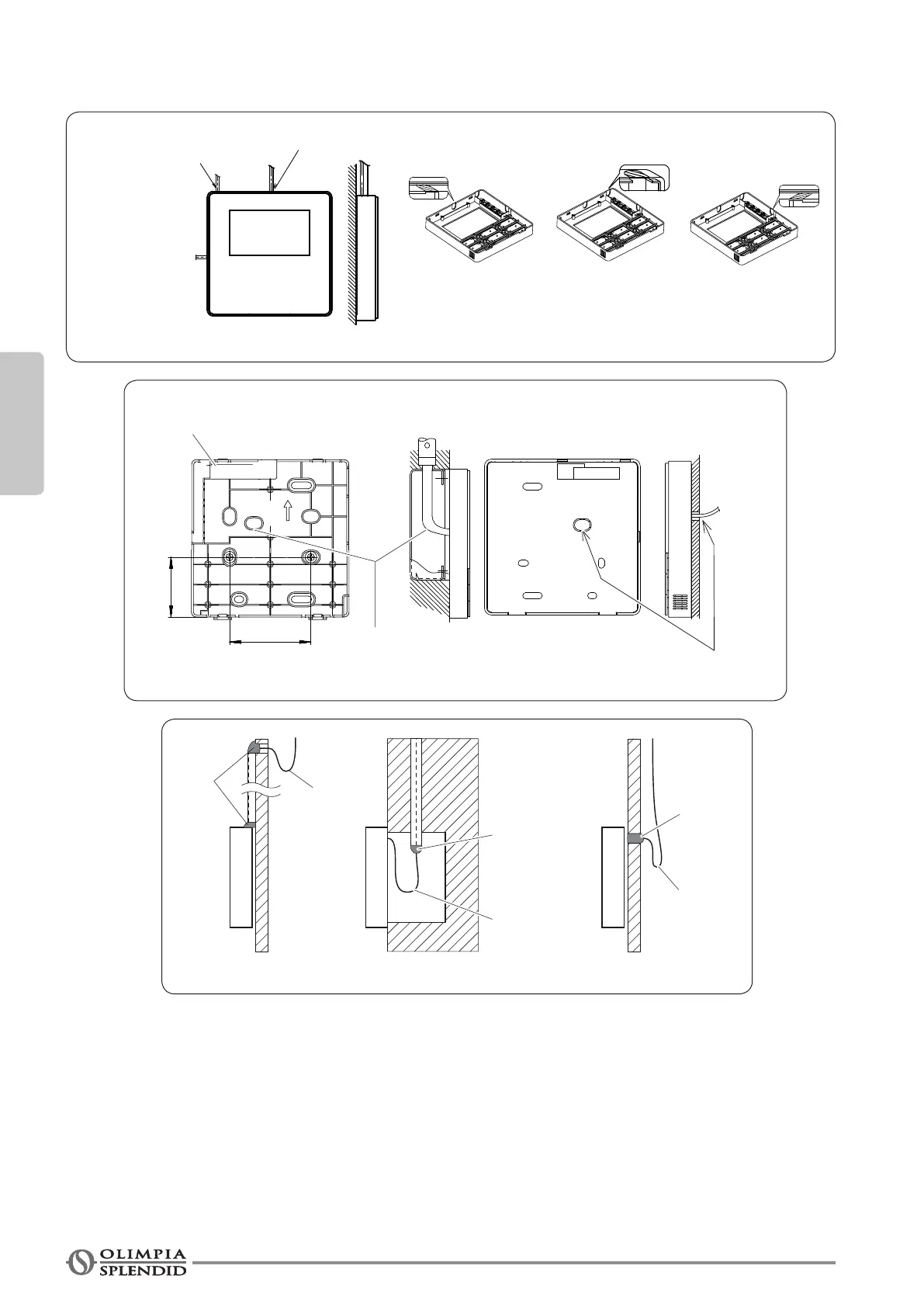

1.5 - CÂBLAGE
IMPORTANT
• Éviter que l’eau n’entre dans la télécommande, utiliser des gaines et du mastic pendant les
branchementsélectriques(g.8)
• Pendant les branchements, réserver une plus grande longueur du câble de branchement
pour favoriser les opérations de connexion et les éventuelles opérations d’entretien.
Point de découpe
pour la sortie du
câble côté supé-
rieur
Câblage boîtier électrique
Point de découpe
pour la sortie du
câble en haut à
gauche
Point de découpe
pour la sortie du
câble sur le côté
central gauche
Sortie du câble en
haut à gauche
boîtier électrique
Mastic
Mastic
Mastic
Gaine
Gaine
Gaine
Trou pour paroi et trou de
câblage
Diamètre : ø8 ÷ 10 mm
trou
câblage
A. Câblage, trois positions de sortie
B. Câblage blindé
Sortie du câble
supérieur
Sortie du câble
latéral à gauche
Fig. 6
Fig. 7
Fig. 8
