1.5 - CABLAGGIO
Punto di taglio per
l’uscita del cavo
lato superiore
Cablaggioscatolaelettrica
Punto di taglio per
l’uscita del cavo in
alto a sinistra
Punto di taglio per
l’uscita del cavo
su lato centrale
sinistro
Uscita del cavo in
alto a sinistra
scatola elettrica
Mastice
Mastice
Mastice
Guaina
Guaina
Guaina
Foro per parete e foro di
cablaggio
Diametro: ø8÷10mm
foro
cablaggio

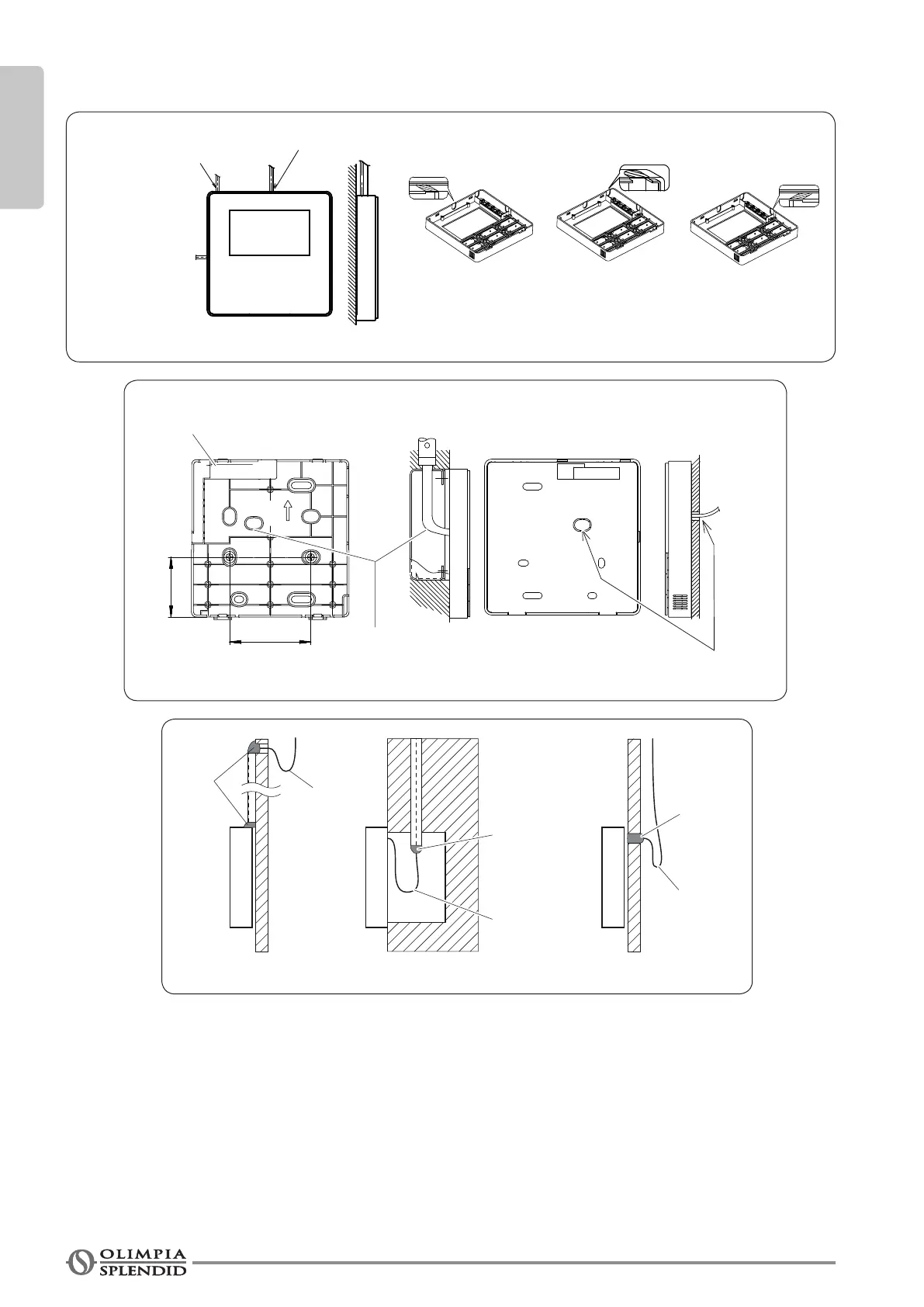

A. Cablaggio, tre posizioni di uscita
B. Cablaggio schermato
Uscita del cavo
superiore
Uscita del cavo
laterale a sinistra
Fig. 6
Fig. 7
Fig. 8
IMPORTANTE
• Evitare che l’acqua entri nel telecomando, utilizzare guaine e mastice durante i collegamen-
ti elettrici (g.8)
• Durante i collegamenti, riservare una maggiore lunghezza del cavo di collegamento per
favorire le operazioni di connessione e le eventuali manutenzioni.
