dovrà essere restituito al suo fornitore nel corretto cilindro di recupero e con la relativa Nota di
Trasferimento Riuti. Non mescolare i refrigeranti nelle unita di recupero e specialmente nei
cilindri. Se i compressori o gli oli dei compressori devono essere rimossi, assicurarsi che siano
stati svuotati ad un livello accettabile per assicurare che il refrigerante inammabile non rimanga
all’interno del lubricante. Il processo di svuotamento deve essere eseguito prima di riportare il
compressore ai fornitori. Utilizzare solo sistemi di riscaldamento elettrico sul corpo del compres-
sore per velocizzare questo processo. Rimuovere l’olio da un sistema in maniera sicura.
1 - DESCRIZIONE APPARECCHIO
1.1 - ELENCO COMPONENTI (Fig.5)
L’apparecchio è confezionato singolarmente in imballo di cartone. L’imballo può essere trasportato a mano
da due addetti oppure caricato su carrello trasportatore.
Stoccare l’imballo singolarmente; non accatastare.
1. Tubo essibile per espulsione
aria
2. Terminale per tubo essibile
lato macchina
3. Telecomando
4. Slider per installazione a ne-
stra scorrevole / tapparella
5. Terminale per slider / nestra
6. Manuale
7. Tubo scarico condensa

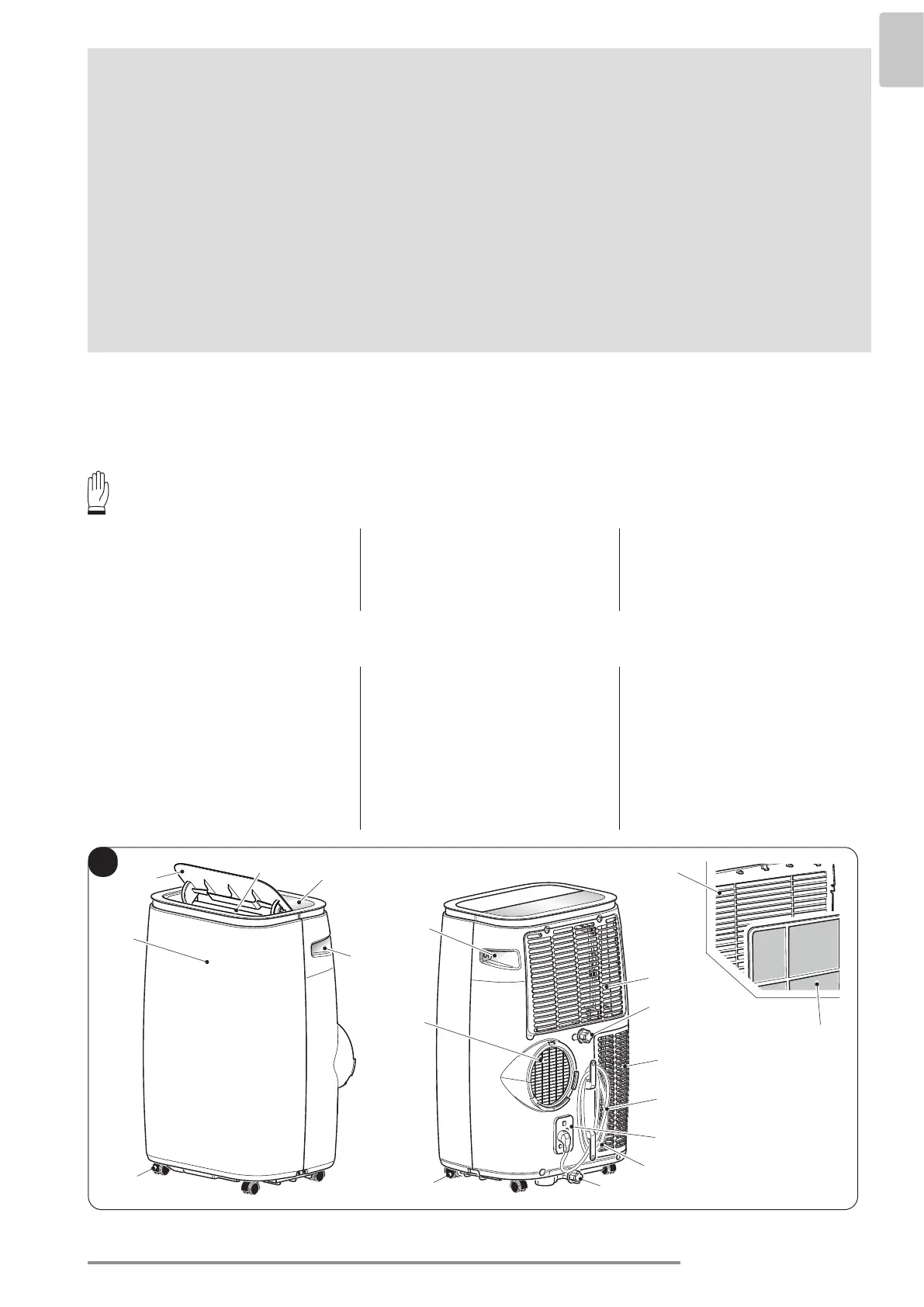

1.2 - IDENTIFICAZIONE DELLE PARTI PRINCIPALI (Fig.A)
21. Pannello comandi
22. Griglia uscita d’aria
23. Flap
24. Ricevitore IR telecomando
25. Ruote
26. Impugnatura
27. Griglia ltro aria
27a. Filtro aria
28. Tappo scarico acqua di
condensa (per utilizzo come
deumidicatore)
29. Griglia entrata d’aria
30. Griglia uscita aria
31. Foratura per alloggiamento
spina
32. Tappo per svuotamento ac-
qua di condensa (in caso di
trasporto, manutenzione o
accumulo eccessivo di acqua)
33. Avvolgicavo
34.
Cavo di alimentazione elettrica
35. Tappo scarico acqua di con-
densa (solo per modello con
pompa di calore)
