1 - LAITTEEN KUVAUS
1.1 - OSALUETTELO (kuva 5)
Laite on yksittäispakattu pahvipakkaukseen. Kaksi työntekijää voi kuljettaa pakkauksen käsin tai lastata sen
trukilla.
Säilytä pakkaukset yksittäin; älä pinoa niitä.
1. Letku ilman poistoon
2. Koneen puoleinen letkuliitin
3. Kaukosäädin
4. Slider liukuikkunan/sulkuikku-
nan asennusta varten
5. Slider- / ikkunapääte
6. Manuaalinen
7. Kondenssiveden tyhjennysput-
ki

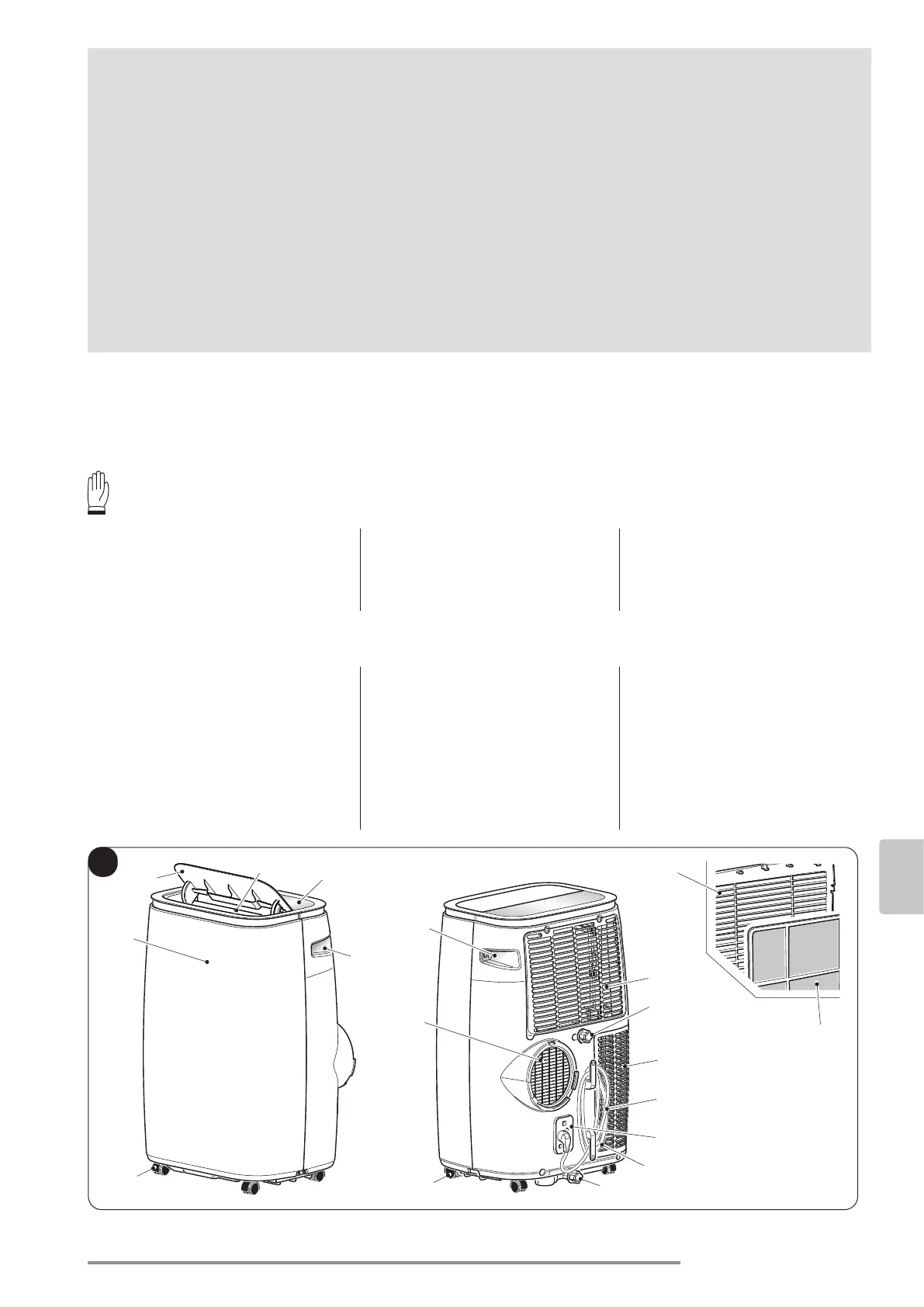

1.2 - PÄÄOSIEN TUNNISTAMINEN (kuva A)
21. Ohjauspaneeli
22. Ilmanpoistoritilä
23. Siiveke
24. IR-kaukosäätimen vastaan-
otin
25. Pyörät
26. Kahva
27. Ilmansuodatusritilä
27a. Ilmansuodatin
28. Kondenssiveden tyhjennys-
tulppa (kosteudenpoistolait-
teena käytettäväksi)
29. Ilmantuloritilä
30. Ilmanpoistoritilä
31. Poraaminen pistokkeen sijoit-
tamista varten
32. Korkki kondenssiveden tyh-
jennystä varten (kuljetuksen,
huollon tai liiallisen vedenke-
rääntymisen yhteydessä)
33. Johtokela
34. Verkkokaapeli
35. Kondenssiveden tyhjennys-
tulppa (vain lämpöpumpulla
varustetussa mallissa)
