DOLCECLIMA BREZZA
21
22
24
23
25
25
26
26
27
27
27a
28
29
34
31
33
32-35
30
A
FR - 11
FRANÇAIS
cas de dispersion du réfrigérant. Consultez le fabricant en cas de doute. Le réfrigérant récupéré
doit être renvoyé à son fournisseur dans le cylindre de récupération approprié et accompagné de
la note de transfert de déchets correspondant. Ne mélangez pas les réfrigérants dans les unités
de récupération et en particulier dans les cylindres. Si les compresseurs ou les huiles de com-
presseurs doivent être éliminés, assurez-vous qu’ils ont été vidés à un niveau acceptable pour
que le réfrigérant inammable ne reste pas dans le lubriant. Le processus de vidange doit être
effectué avant de retourner le compresseur aux fournisseurs. Utilisez uniquement des systèmes
de chauffage électrique sur le corps du compresseur pour accélérer ce processus.
Éliminez l’huile d’un système en toute sécurité.
1 - DESCRIPTION DE L’APPAREIL
1.1 - LISTE DES COMPOSANTS (Fig.5)
L’appareil est emballé unitairement dans un emballage en carton.
Le colis peut être transporté à la main par deux personnes préposées ou chargées sur un chariot de transport.
Conservez l’emballage individuellement, en évitant de ne pas les empiler.
1. Flexible d’évacuation de l’air
2. Terminal pour tuyau exible
côté machine
3. Télécommande
4. Slider pour l’installation à une
fenêtre coulissante / store
5. Terminal pour installation
Slider / fenêtre
6. Manuel
7. Tube de déchargement de la
condensation

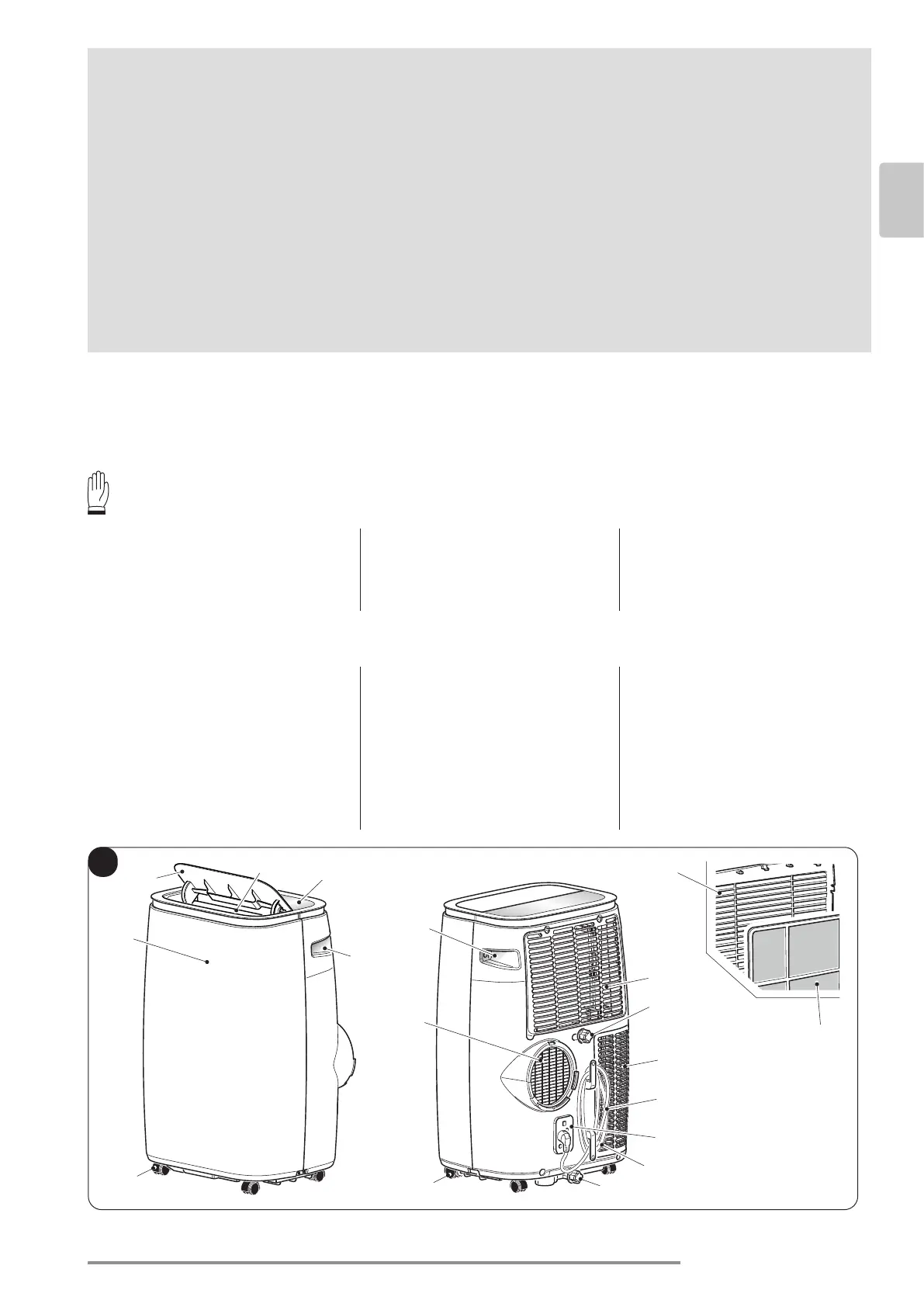

1.2 - IDENTIFICATION DES PARTIES PRINCIPALES (Fig.A)
21. Panneau de commande
22. Grille de sortie d’air
23. Volet
24. Récepteur de
télécommande IR
25. Roues
26. Poignée
27. Grille de ltre à air
27a. Filtre à air
28. Bouchon de vidange
condensat (à utiliser
comme déshumicateur)
29. Grille d’entrée d’air
30. Grille sortie d’air
31. Perçage du logement de
prise
32. Bouchon pour vidange de
condensats (en cas de
transport, entretien ou ac-
cumulation excessif d’eau)
33. Enrouleur de câble
34. Câble d’alimentation
électrique
35. Bouchon de vidange de
condensats (uniquement
pour les modèles avec
pompe à chaleur)
