teile versiegelt sind, um eine Zündung von eventuell austretendem Kühlmittel zu verhindern. Im
Zweifelsfall mit dem Hersteller Kontakt aufnehmen. Das rückgewonnene Kühlmittel muss dem
Lieferanten im korrekten Zylinder zur Rückgewinnung und den entsprechenden Transportunter-
lagen für Müllübergabe zurückgegeben werden. Kühlmittel nicht in der Rückgewinnungseinheit
mischen, vor allem nicht in den Zylindern. Falls Kompressoren oder Kompressoröle entfernt
werden müssen, sicherstellen, dass sie auf ein annehmbares Niveau geleert wurden, so dass
kein Kühlmittel im Schmiermittel verbleibt. Bevor der Kompressor zum Lieferanten gebracht
wird, ist diese Leerung durchzuführen. Am Kompressorkörper nur ein elektrisches Heizsystem
verwenden, um diesen Vorgang zu beschleunigen. Das Öl auf sichere Weise aus dem System
lassen.
1 - BESCHREIBUNG DES GERÄTS
1.1 - AUFSTELLUNG DER KOMPONENTEN (Abb. 5)
Das Gerät ist einzeln in einem Karton verpackt.
Die Verpackung kann von zwei Personen von Hand transportiert oder auf einen Hubwagen geladen werden.
Die Verpackung einzeln lagern - nicht stapeln.
1. Schlauch für Luftausstoß
2. Endstück für exibler Schlauch
Maschinenseite
3. Fernbedienung
4. Slider für Installation mit
Schiebefenster / Rollladen
5. Endstück
für Installation
Slider / Fenster
6. Manuell
7. Kondensüssigkeitsabuss-
rohr

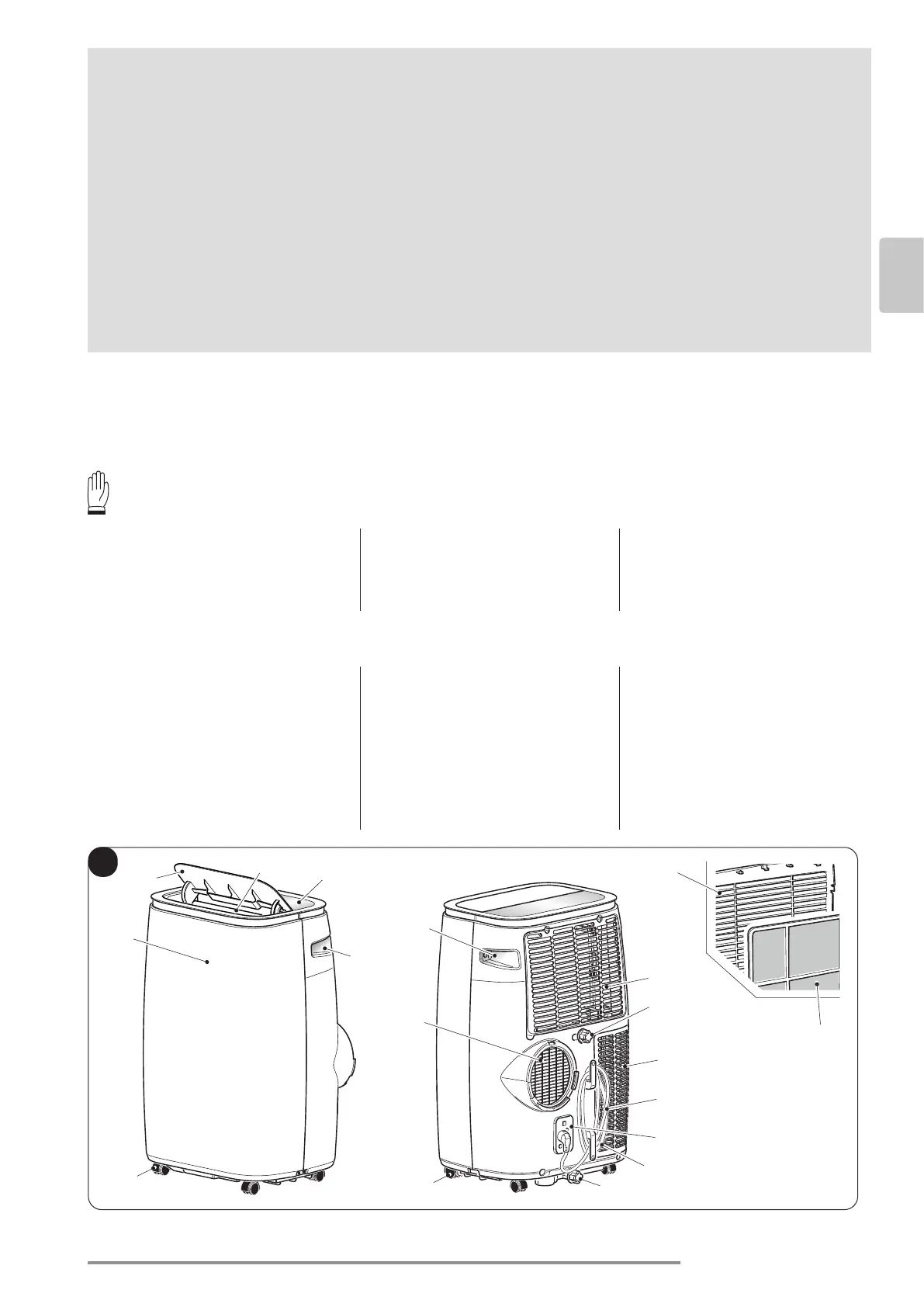

1.2 - BEZEICHNUNG DER WICHTIGSTEN BAUTEILE (Abb. A)
21. Bedienfeld
22. Luftauslassgitter
23. Klappe
24. Empfänger IR-Fernbedie-
nung
25. Räder
26. Griff
27. Luftltergitter
27a. Luftlter
28.
Deckel Kondenswasserab-
uss (bei Verwendung als
Entfeuchter)
29. Lufteinlassgitter
30. Luftauslassgitter
31. Bohrung Steckergehäuse
32. Verschluss für Kondens-
wasserablass (bei Trans-
port, Wartung oder bei zu
viel Wasser)
33. Kabeltrommel
34. Netzkabel
35. Verschluss für Kondens-
wasserablass (nur bei
Modell mit Wärmepumpe)
