OMA 503 - Page 46

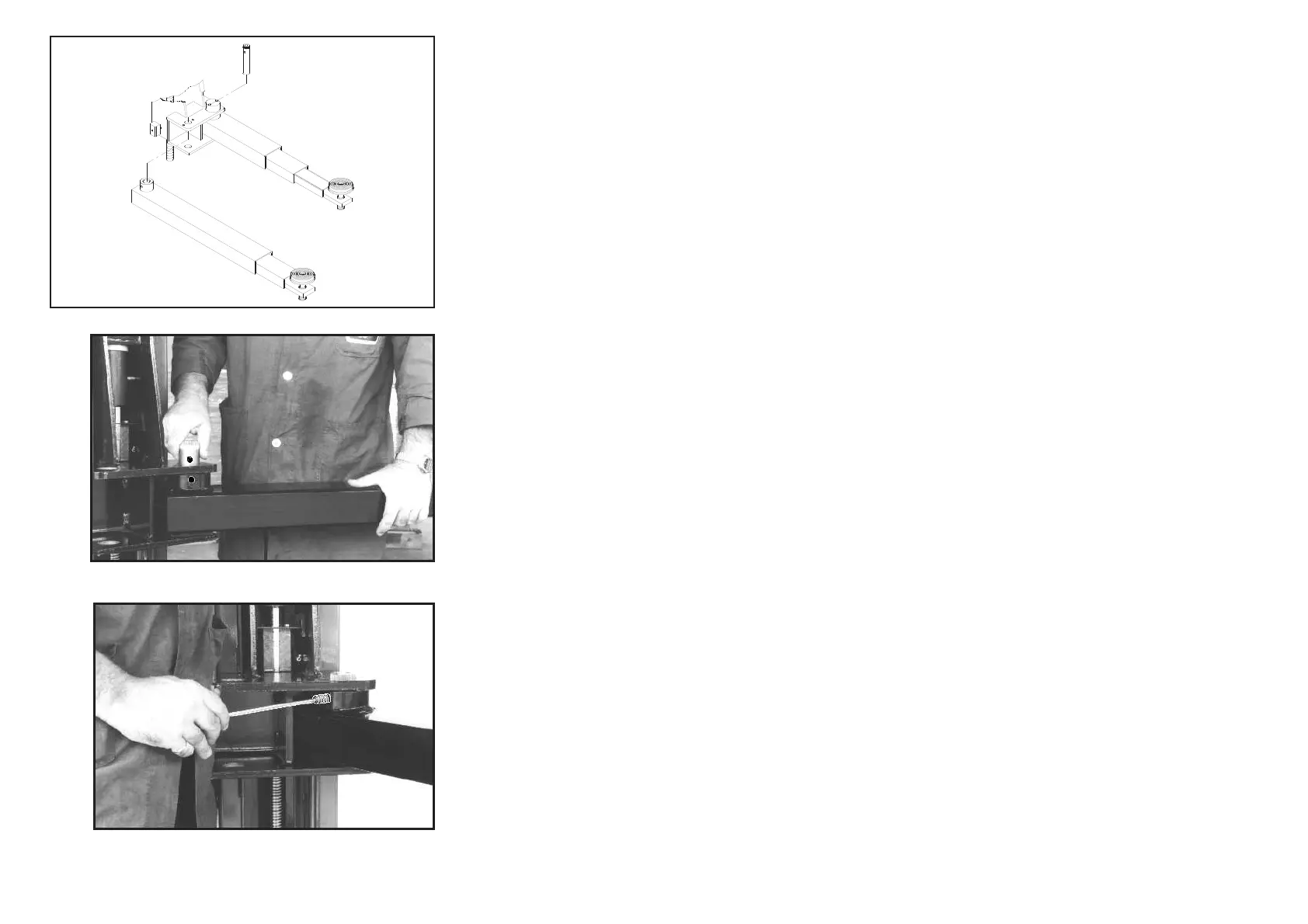

Fig.47-Abb.47
Fig.48-Abb.48
Fig.49-Abb.49
MONTAGGIOBRACCIEDISPOSITIVIDIBLOCCAGGIO
1-Ingrassareiforidelcarrello.
2-MontareibraccineisupportideicarrellicomedaschemaFig.47
3-Inserirelespinedentateneiforidelsupportocomeindicatoin
Fig.48.Adoperazioneultimataoccorrecheilforodifissaggiodellespi-
nesulbracciosiaincorrispondenzadellasedericavatasullespine
stesse.
Stringereigranibloccandoliconirelatividadi(Fig.49).
ARMSANDLOCKINGDEVICES
1-Greasetheholesonthecarriage.
2-FitthearmsintothecarriagebracketsasshowninFig.47.
3-Insertthesplineddowelpinintotheholeonthebracketasshownin
Fig.48.Thisdone,checkthatthedowelpinfixingholeonthearmisali-
gnedwiththeholeinthedowelpin.
Tightenthegrubscrewsandsecurethemwiththeirlocknuts(Fig.49).
44
