3. MISE EN SERVICE
3.1 PUPITRE DE COMMANDE
Les machines faisant partie de cette série sont équipées d'un système électronique de modification des paramètres ; Les
éventuelles opérations de réinitialisation peuvent en effet être effectuées à l'aide du pupitre numérique se trouvant sur la
façade du séchoir.
Le pupitre de commande se compose de 5 touches (ON/OFF, TEST, SET, DOWN et UP) et par un afficheur à 3 chiffres
avec trois diodes électroluminescentes de signalisation indiquées par icônes (Fig. 1) o DP1 DP2 DP3 (FIG.2)
Le bon fonctionnement de la machine peut être contrôlé à l'aide du pupitre de commande illustré ci-dessous.

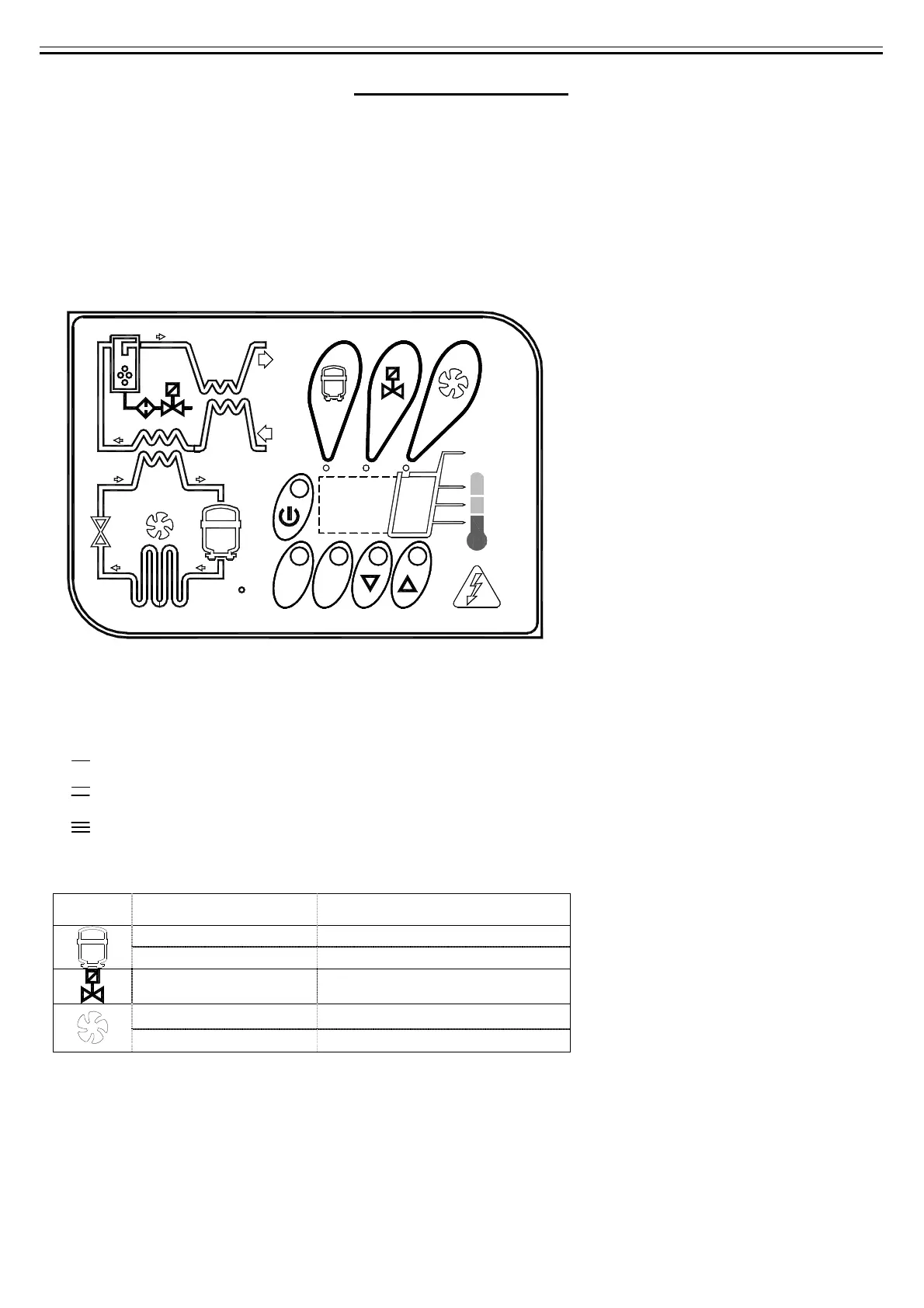

Fig. 1 (Mod. 18 ÷ 480 Nm3/h)
TEST
DEW POINT
LEVEL
SET
LOAD
%
ECRAN D AFFICHAGE
On Indique que le sécheur est en marche à faible charge;
On Indique que le sécheur est en marche à charge normale;
On Indique que l le sécheur est en marche à charge moyenne;
On Indique que le sécheur est en marche à pleine charge;
DIODES ELECTROLUMINESCENTES DE SIGNALISATION (Mod. 18 ÷ 480 Nm3/h)
LED
STATUS DESCRIPTION
Allumée
Compresseur active
Clignotant
Modalité programmation
Allumée
Purge de condesants active
Allumée
Vitesse ventilateur = 100%
Clignotant
Vitesse ventilateur < 100%
