omi ED 270 - Назначения Клавиш; Описание И Номинальные

РУССКО
Cod. 710.0138.01.00 Rev1C – 09.2009 52 - 75

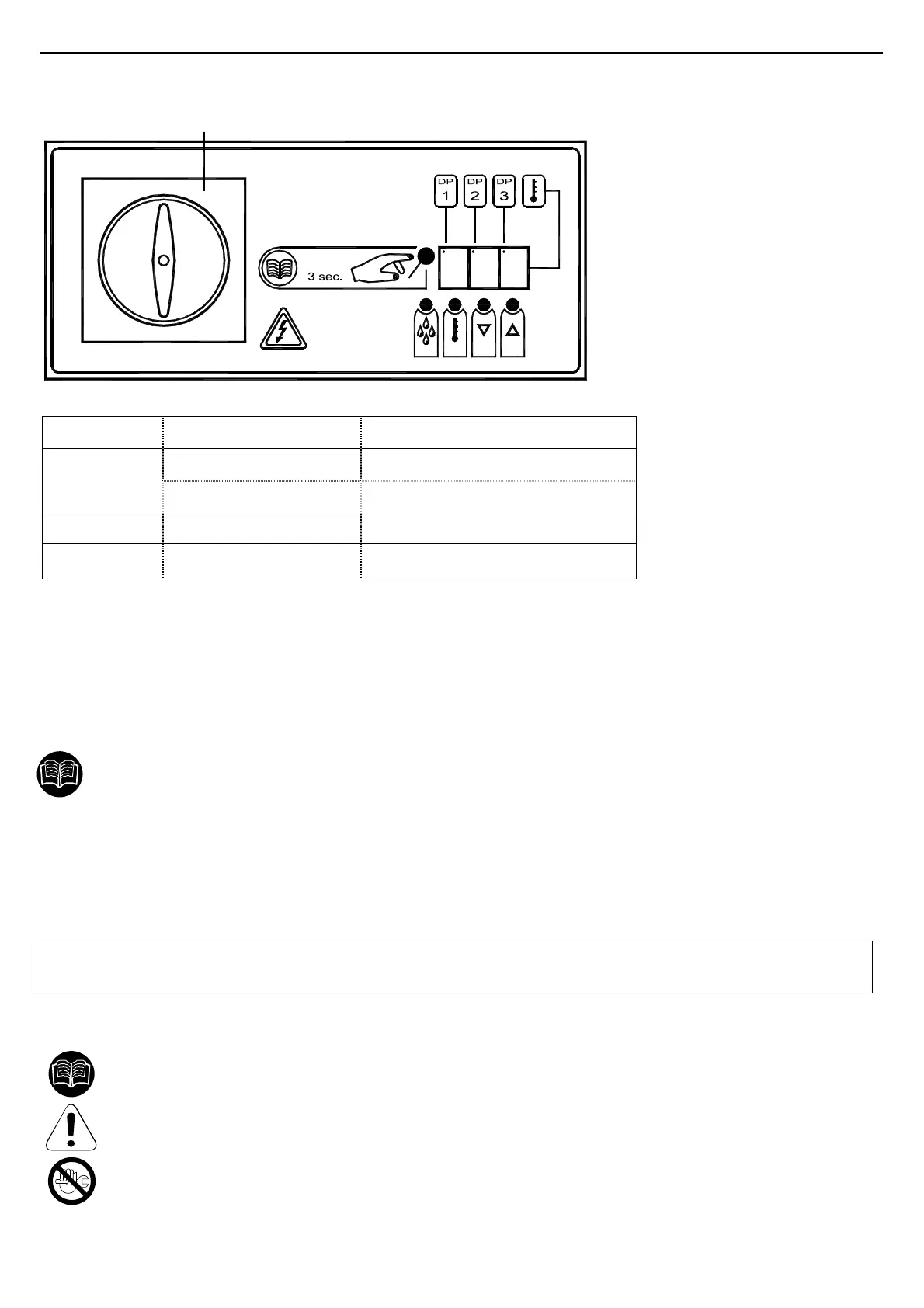

Рис. 2 (МОД. 660 ÷ 1000 Nm3/h)
TEST UP
DOWN
SET
DEW POINT
ON-OFF
ON/OFF
СИГНАЛЬНЫЕ СВЕТОИНДИКАТОРЫ (МОД. 660 ÷ 1000 Nm3/h)
ИНДИКАТОР
СТАТУС ОПИСАНИЕ
DP1
ON (ВКЛ.)
Компрессор включен
Мигание
Режим программирования
DP2
ON (ВКЛ.)
Слив конденсата включен
DP2
Использовано
Использовано
3.1.1 НАЗНАЧЕНИЯ КЛАВИШ
TEST
(ТЕСТ):
Удерживание клавиши в течение 3 секунд в нормальном режиме работы позволяет включить цикл
слива конденсата.
SET (УСТАНОВКА): При нажатии в нормальном режиме работы выводится значение контрольной точки.
Удерживание клавиши в течение 10 секунд открывает доступ к параметрам программного меню (см. таблицу). При
нажатии после ввода новой конфигурации или контрольных точек изменения сохраняются.
DOWN (ВНИЗ): При нажатии в режиме установки контрольных точек или параметров конфигурации выводимое на
дисплей значение уменьшается на одну единицу в секунду в течение первых 10 секунд, а далее на одну единицу в 0.1
секунды.
Удерживание клавиши в течение 10 секунд в нормальном режиме работы позволяет включить автоматический цикл
тестирования контроллера.
UP (ВВЕРХ): При нажатии в режиме установки контрольных точек или параметров конфигурации выводимое на
дисплей значение увеличивается на одну единицу в секунду в течение первых 10 секунд, а далее на одну единицу в
0.1 секунды.
ON / OFF: Удерживание клавиши в течение 1 секунду позволяет включить или отключить определенный процесс.
После отключения процесс на дисплей выводится сообщение “OFF”. Сушильщик начинает работать 2 минуты
после зажигания.
ПРИМЕЧАНИЕ: когда блок управления выключен, отдельные компоненты осушителя продолжают находиться под
напряжением, поэтому в целях безопасности следует отключить электропитание, перед тем как производить любые
работы c машиной.
3.1.2 ОПИСАНИЕ И НОМИНАЛЬНЫЕ ЗНАЧЕНИЯ НАСТРОЕК СЛИВА КОНДЕНСАТА
Нажмите и удерживайте в течение 10 секунд клавишу SET для входа в меню параметров
конфигурации (на дисплей будет выведена последовательно контрольная точка, код первого
изменяемого параметра Е1 и его значение).
Только в случае крайней необходимости используйте клавиши UP и/или DOWN для изменения
значения выводимого параметра. Нажмите клавишу SET для сохранения ранее измененного
параметра или для просмотра параметров без их изменения.
Через 15 секунд после завершения предыдущей операции контроллер автоматически перейдет в
нормальный режим работы.
