omi ED 270 - Page 65

Cod. 710.0138.01.00 Rev1C – 09.2009 63 - 75

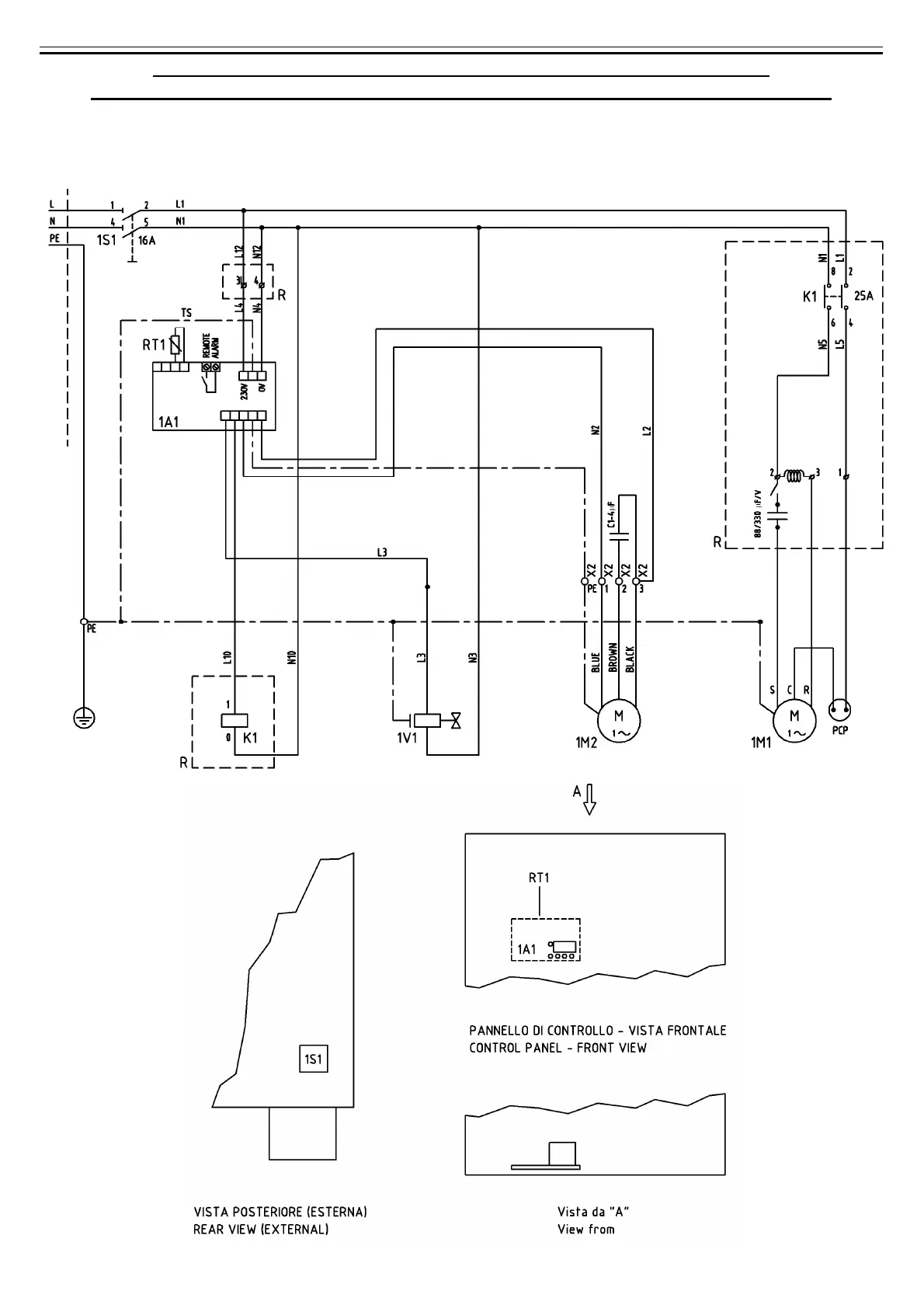

B) SCHEMA ELETTRICO - WIRING DIAGRAM - SCHALTSCHEMA
ESQUEMA ELECTRICO - SCHEMA ÉLECTRIQUE - ЭЛЕКТРИЧЕСКАЯ СХЕМА
Mod. 270 Nm3/h (Mod. 4500 Nl/min)
(230V/1Ph/60Hz)
Cod. 714.0163.08.00 – Rev. 00
