3.1.3 SIGNALISATION D'ANOMALIES
Le contrôleur est en mesure de reconnaître des types d’anomalies déterminés du circuit de séchage qui entraîne
l’affichage d’un message d’alarme clignotant sur l’écran alterné à la valeur courante du point de condensation.
MESSAGE
(CLIGNOTANT)
CAUSE SORTIES ACTIONS
HtA
Point de condensation élevé
(alarme retardée)
Sortie alarme active
Sortie compresseur inactive
Sortie ventilateur active
Sortie évacuation standard
Réinitialisation par extinction de la
centrale lorsque le point de
condensation rentre dans la plage
préprogrammée.
Si le problème persiste, contacter
votre revendeur OMI local autorisé.
Ht2
Point de condensation très
élevé
(alarme immédiate)
LtA
Point de condensation bas
Sortie alarme active
Sortie compresseur inactive
Sortie ventilateur inactive
Sortie évacuation standard
Réinitialisation automatique si le point
de condensation rentre dans la plage
préprogrammée.
Si le problème persiste, contacter
votre revendeur OMI local autorisé.
PF1
Interruption ou court-circuit
de la ligne d’entrée de la
sonde PTC
Sortie alarme active
Sortie compresseur inactive
Sortie ventilateur inactive
Sortie évacuation standard
Réinitialisation après remplacement
de la sonde et extinction de la
centrale.
Contacter le votre revendeur OMI
local autorisé.
ESA
Option d’économie d’énergie
active
Sortie alarme active
Sortie compresseur inactive
Sortie ventilateur inactive
Sortie évacuation standard
Aucune réinitialisation automatique.
ES2
ASt
Série d'alarme proche les
unes des autres
Sortie alarme active
Sortie compresseur inactive
Sortie ventilateur active
Sortie évacuation standard
Contacter le votre revendeur OMI
local autorisé.
REMARQUE : PF1 a la priorité sur tous les autres messages d’alarme.
3.1.4 SIGNALISATION D’ALARME Á DISTANCE
La centrale du séchoir est dotée d’une sortie numérique pour la signalisation à distance de
conditions d’alarme détectées. La sortie est commandée par un relais qui, en présence d’une
alarme, ferme le circuit.
Intervenir comme suit afin de prédisposer un avertisseur d’alarme à distance :
1. Se procurer un avertisseur conforme aux caractéristiques électriques de la sortie (bobine,
lampe, sirène, etc.).
2. Débrancher le séchoir de l’alimentation, relever le couvercle ainsi que le tableau latéral.
3. Brancher l’avertisseur aux bornes indiquées à la fig.2
4. Remettez le couvercle et le panneau latéral gauche en place et rebranchez l’alimentation.
Caractéristiques de la sortie de
l’alarme :
Max. 250VAC / 3A – c.a 15 (inductifs)

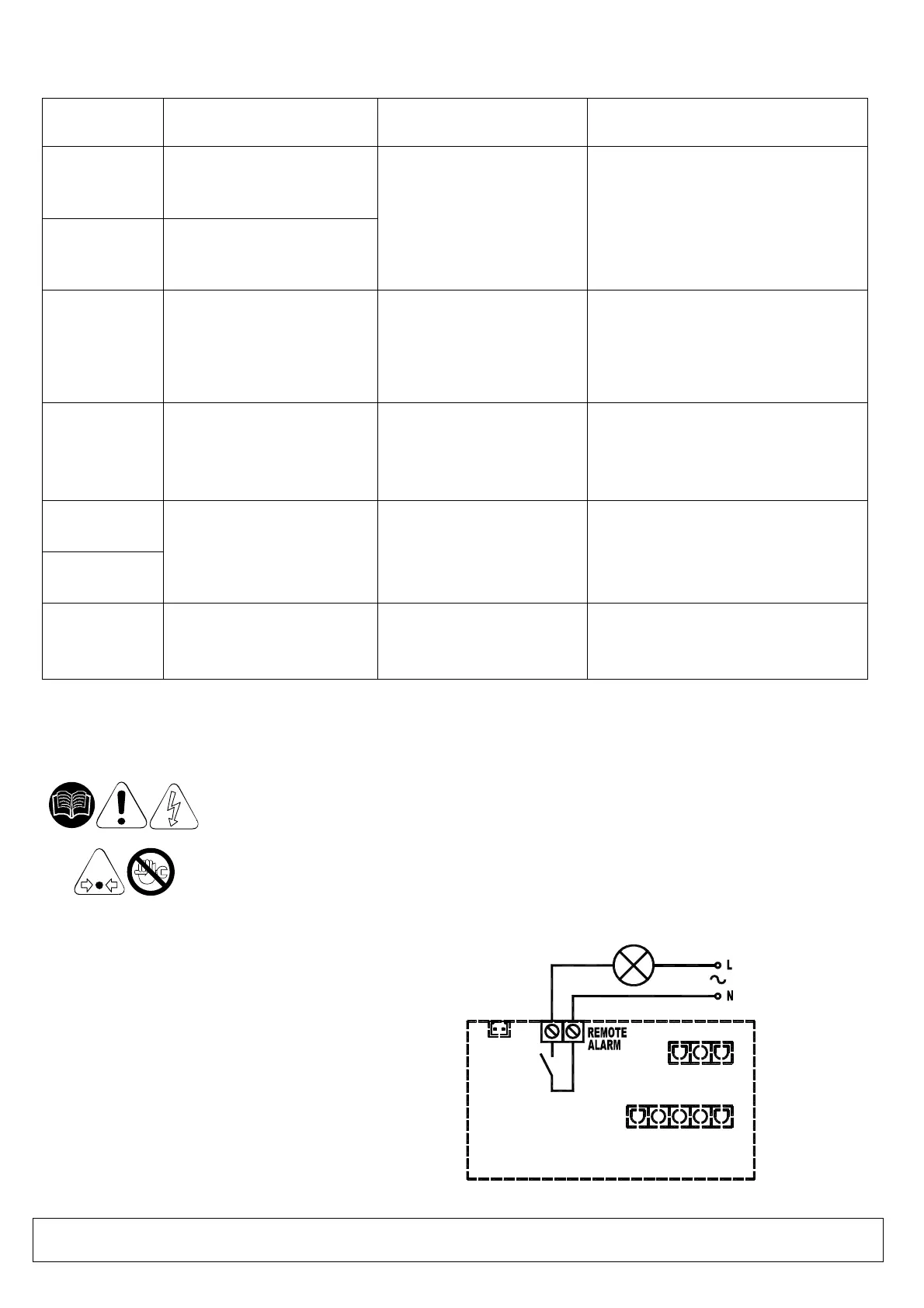

fig.2
L’activation de cette fonction est à discrétion de l’utilisateur qui devra fournir le matériel nécessaire de
façon autonome. Les opérations d’installation devront être effectuées par un personnel qualifié.
