8. Brug af sikkerhedsindgange
Frekvensomformeren har indbyggede sikkerhedsindgange og EDM (External Device Monitoring).
Den indbyggede sikkerhed overholder CAT 3 ISO13849-1 og sikkerhedsstop udføres i henhold til
EN60204-1, stopkategori 0.
Sikkerhedsfunktionen aktiveres hardwaremæssigt med to DIP switche, se afsnit 2.2. Når sikkerheds-
funktionen benyttes, er digital indgang 3 + 4 automatisk allokeret til sikkerhedsinput. Hvis EDM
bruges, allokeres digitaludgang 11 til denne funktion.

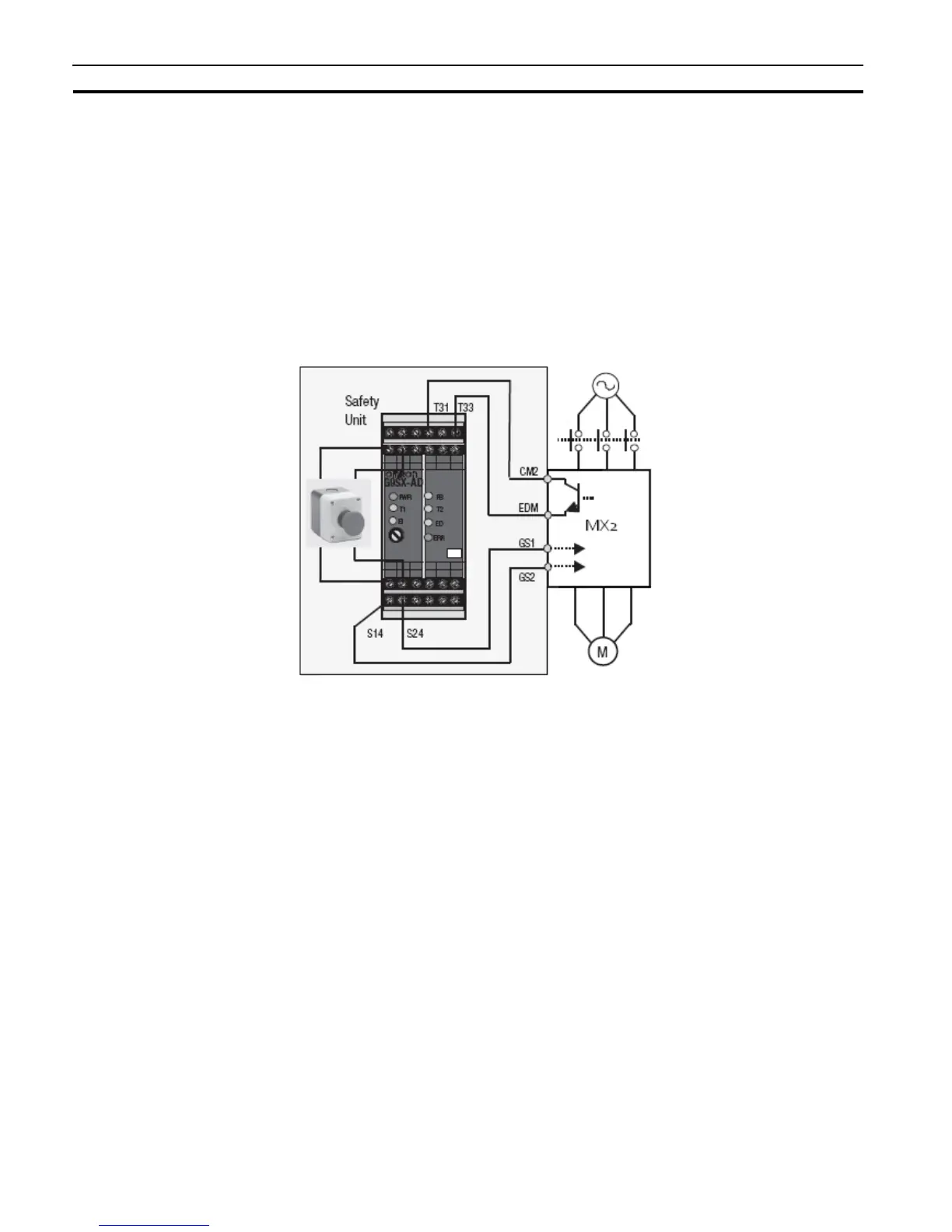

Nedenstående tegning viser fortrådningen af sikkerhedsfunktionen:
Når signalet fjernes fra GS1 + GS2 (indgang 3 + 4), frakobles frekvensomformerens forsyning til
motoren og motoren vil køre friløb til stop. Når signalerne er modtaget, aktiveres EDM sikkerheds-
udgangen. Begge sikkerhedsindgange skal bruges, for modtages kun et af signalerne, vil EDM
udgangen ikke aktiveres.
Når nødstoppet fjernes vil frekvensomformeren automatisk starte, alt efter indstillingen af frekvens-
omformeren:
B145 – Sikkerhedsinput
00 = Omformeren stopper uden alarm
01 = Omformeren stopper med alarm E37
Ved indstillingen 00, vil frekvensomformeren ikke vise nogen alarm ved nødstop. Når nødstoppet er
fjernet vil frekvensomformeren automatisk starte igen.
Ved indstillingen 01, skal nødstoppet fjernes og frekvensomformeren have et reset signal, før den
starter igen.
MTTFd – Mean Time To Dangerous Failure System > 100 år
EDM > 100 år
DC – Diagnostic Coverage 71%
