2.1. PNP / NPN

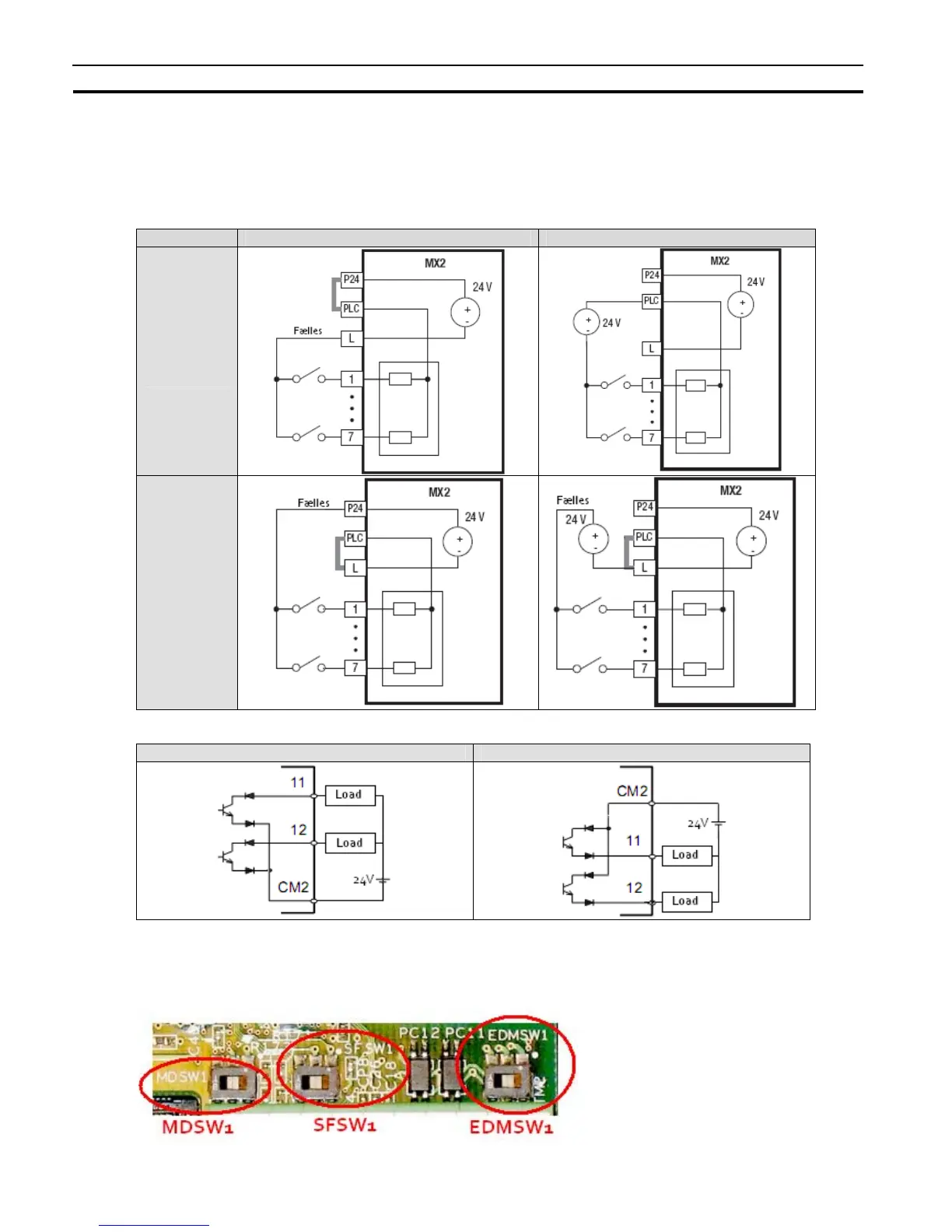

Frekvensomformerens digitale indgange kan forbindes, både som NPN og PNP, med intern eller
ekstern strømforsyning:
Intern strømforsyning Ekstern strømforsyning
NPN
indgang
(Sinking)
PNP
indgang
(Sourcing)
Frekvensomformerens digitale udgange kan ligeledes forbindes som NPN eller PNP:
NPN udgange PNP udgange
2.2. DIP switche
Der er 3 DIP switche på frekvensomformeren; MDSW1 – SFSW1 – EDMSW1:
MDSW1: RS-485 slutmodstand
SFSW1: Sikkerhedsindgange
EDMSW1: EDM udgang
To Next Page
