Omron MX2 - QUICK GUIDE V1.0 - 3 Brug Af Betjeningspanel

Quick Guide
MX2
OEE-DK
6
3. Brug af betjeningspanel

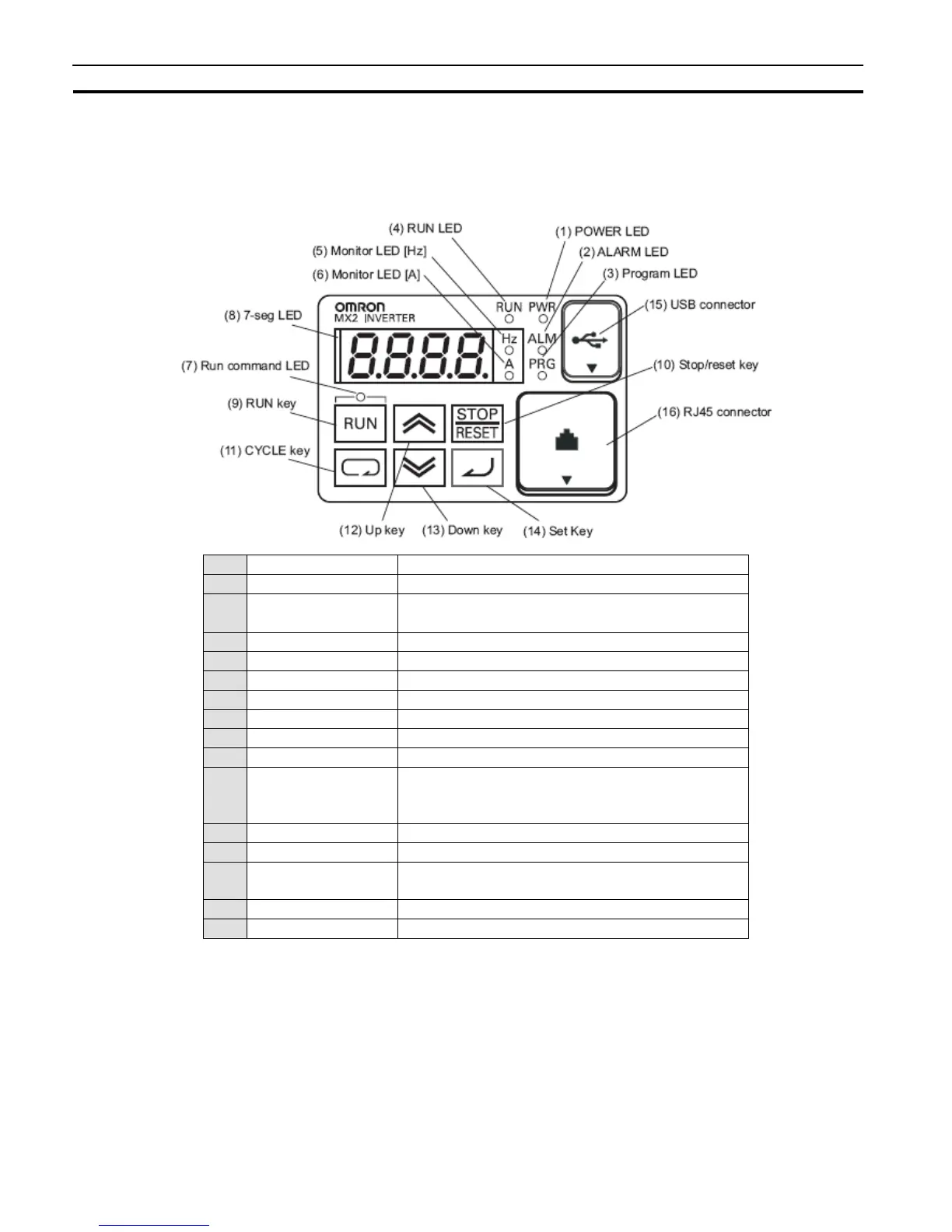

Herunder er vist, hvordan man bruger betjeningspanelet:
1)
Power LED
Lyser grønt når frekvensomformeren er tændt
2)
Alarm LED
Lyser rødt når frekvensomformeren er i fejl
3)
Program LED
Lyser grønt når der vises parametre
Blinker grønt når det indtastede ikke er muligt
4)
Run LED
Lyser grønt når frekvensomformeren kører
5)
Monitor LED [Hz]
Lyser grønt når displayet viser frekvens
6)
Monitor LED [A]
Lyser grønt når displayet viser strøm
7)
Run command LED
Lyser grønt når startsignalet kommer fra displayet
8)
7-Segment
Viser parametre / monitors
9)
Run key
Starter frekvensomformeren
10)
Stop / Reset key
Stopper frekvensomformeren / nulstiller fejl
11)
Cycle key
Skift mellem parametergrupper
Tryk for at komme tilbage til udgangspunktet
Hold inde for at komme tilbage til startvisning
12)
Up key
Ændrer data op
13)
Down key
Ændrer data ned
14)
Enter key
Gå ind i parameter
Gemmer data
15)
USB connector
Kommunikation til PC, CX-Drive
16)
RJ45 connector
Kommunikation til eksternt display
Displayet viser som standard den aktuelle udgangsfrekvens (d001).
Tryk på Cycle for at komme ind i de forskellige parametergrupper.
Når den ønskede parametergruppe vises, trykkes op / ned indtil den ønskede parameter vises.
Tryk på Enter.
Parameterværdien kan nu ændres, tryk Enter for at gemme.
Hold Cycle nede i 2 sekunder for at komme tilbage til start (d001).
