7. Monitoraggio
L'inverter V7 consente di monitorare varie condizioni, quali la corrente in uscita e lo stato de-
gli ingressi multifunzione. Questi parametri da monitorare sono identificati dal prefisso "U-".
*1 La spia di stato non è accesa.
*2 In modalità di controllo vettoriale viene visualizzato "---".

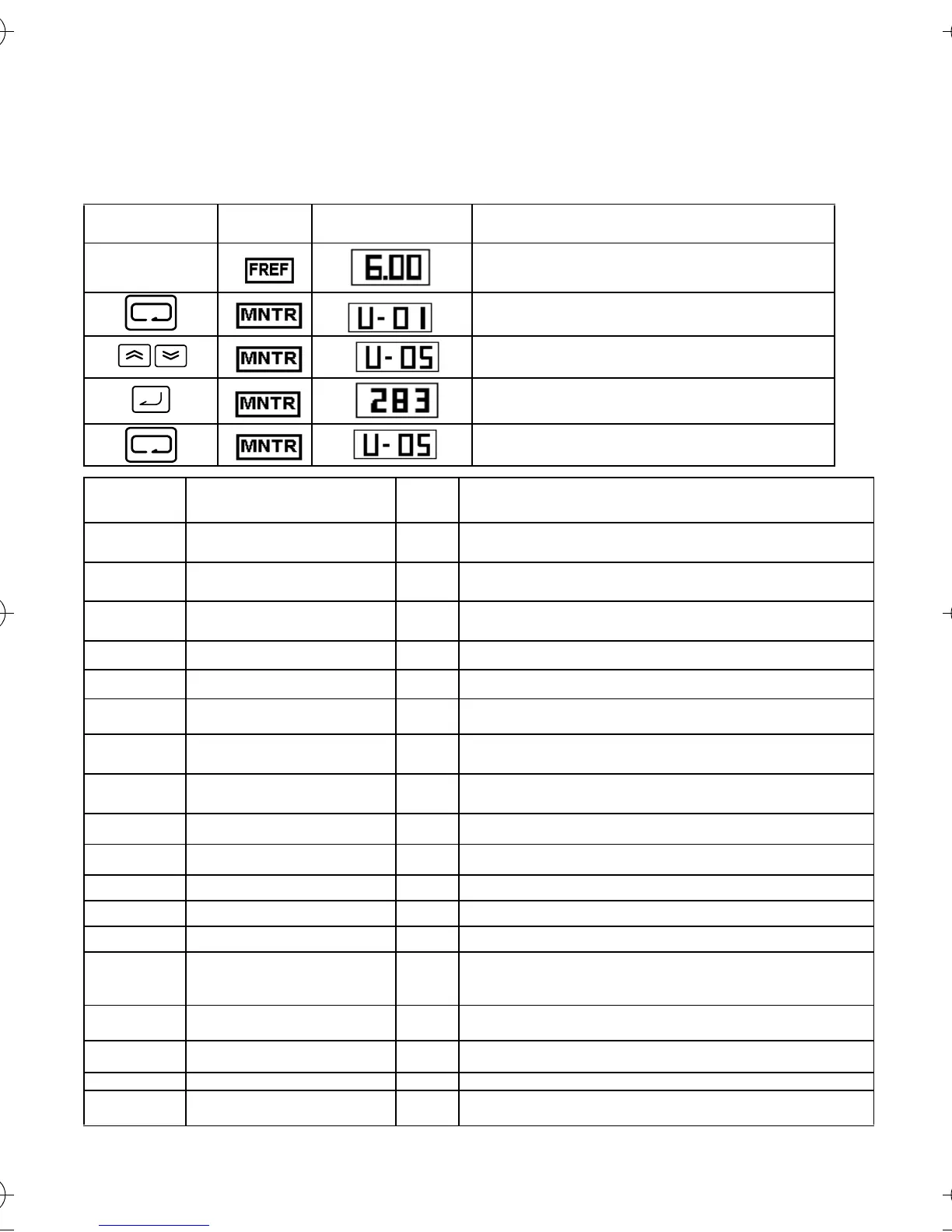

Sequenza
tasti
Spia Esempio di
visualizzazione
Spiegazione
Accensione
Premere ripetutamente il tasto di selezione modalità fino
all'accensione della spia PRGM.
Premere il tasto di incremento o decremento per impostare il
numero del parametro da monitorare.
Premere il tasto di invio.
Viene visualizzata l'impostazione del parametro da monitorare
selezionato.
Premere il tasto di invio o di modalità.
Viene visualizzato il numero del parametro da monitorare.
N.
costante
Nome
Mo-
dulo
Descrizione
U-01 Frequenza di riferimento
(FREF)
*1
Hz È possibile monitorare la frequenza di riferimento.
(Come FREF)
U-02 Frequenza di uscita
(FOUT)
*1
Hz È possibile monitorare la frequenza di uscita.
(Come FOUT)
U-03 Corrente in uscita
(IOUT)
*1
A È possibile monitorare la corrente in uscita.
(Come IOUT)
U-04 Tensione di uscita V È possibile monitorare la tensione in uscita.
U-05 Tensione c.c. V È possibile monitorare la tensione c.c. del circuito principale.
U-06 Stato dei terminali di ingresso - È possibile monitorare lo stato dei terminali di ingresso del
circuito di controllo.
U-07 Stato dei terminali di uscita - È possibile monitorare lo stato dei terminali di uscita del
circuito di controllo.
U-08 Monitoraggio della coppia % È possibile monitorare il valore della coppia in uscita. Se è
selezionata la modalità di controllo V/f, viene visualizzato "----".
U-09 Storico errori (ultimi 4 errori) - Vengono visualizzati gli ultimi quattro errori.
U-10 Versione software - È possibile verificare la versione del software.
U-11
Potenza in uscita
*2
KW È possibile monitorare la potenza in uscita.
U-12 Offset della frequenza Hz È possibile monitorare gli offset della frequenza.
U-14 Codice ASCII dal PLC - È possibile visualizzare il codice ASCII inviato dal PLC.
U-15 Errore di ricezione dati - È possibile verificare il contenuto degli errori di ricezione dei
dati di comunicazione MEMOBUS.
(Stesso contenuto del registro di trasmissione n. 003DH).
U-16 Retroazione PID % Viene immesso il 100 % della frequenza massima di uscita o
il valore equivalente.
U-17 Ingresso PID % ±100(%), dove 100 %=frequenza massima di uscita.
U-18 Uscita PID % ±100(%), dove 100 %=frequenza massima di uscita.
U-19 Polarizzazione della
frequenza di riferimento
% ±100(%), dove 100 %=frequenza massima di uscita.
