Omron V7 Quick Manual

DE-10
Schritt 3 – Zurücksetzen der Parameter auf die Werkseinstellungen
Zum Zurücksetzen der Frequenzumrichter-Parameter auf die Werkseinstellungen setzen Sie den
Parameter n001 auf 12. In dieser Einstellung erfolgt die Ansteuerung mit START/STOPP-Befehlen
des V7 in der so genannten Zweidrahtansteuerung, d. h. ein Multifunktionseingang („Draht“) dient für
den VORWÄRTS/STOPP-Befehl, ein zweiter für den RÜCKWÄRTS/STOPP-Befehl.
Schritt 4 – Einstellung des Motornennstroms
Dieser Parameter regelt das Verhalten des elektronischen Thermorelais für den Motorüberlastschutz (OL1). Bei korrekter
Einstellung dieses Parameters verhindert der Frequenzumrichter das Durchbrennen des Motors bei Überlastung.
Lesen Sie den auf dem Typenschild des Motors angegebenen Nennstrom (in A) ab, und stellen Sie Parameter n036
auf
diesen Wert ein. Das folgende Beispiel zeigt die Einstellung des Werts auf 1,8 A.
Schritt 5 – Einstellung der Motornennfrequenz
Die Motornennfrequenz gibt die Frequenz an, für die der Motors im Netzbetrieb ausgelegt ist. Der
Frequenzumrichter benötigt diese Angabe, um den Motor optimal ansteuern zu können.
Lesen Sie die auf dem Typenschild des Motors angegebene Nennfrequenz (in Hz) ab, und stellen Sie
Parameter n011 auf diesen Wert ein.

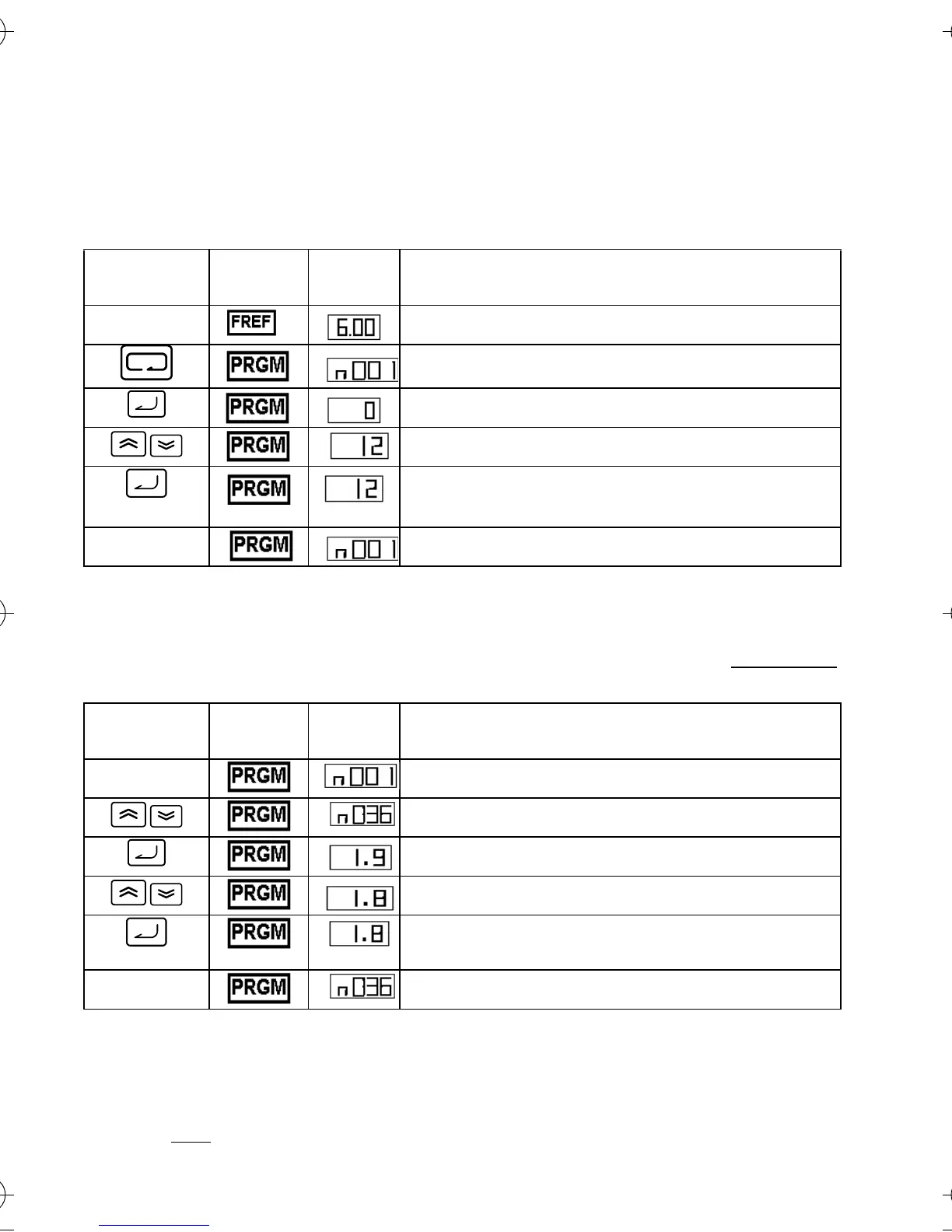

Tastenfolge Anzeige Daten-
anzeige
(Beispiel)
Erläuterung
Spannung EIN
Drücken Sie wiederholt die Betriebsarten-Taste, bis die PRGM-
Anzeige leuchtet.
Drücken Sie die Eingabetaste. Die Einstellung des Parameters
n001 wird angezeigt.
Stellen Sie Parameter n001 mit der Erhöhen- oder Verringern-
Taste auf den Wert 12 ein. Die Anzeige leuchtet.
Drücken Sie die Eingabetaste, damit der geänderte Wert
übernommen wird. Anschließend wird der Wert nicht mehr
blinkend, sondern konstant leuchtend angezeigt.
Nach ca.
1 s.
Die Parameternummer wird wieder angezeigt.
Tastenfolge Anzeige Daten-
anzeige
(Beispiel)
Erläuterung
Anzeige der Parameternummer.
Drücken Sie die Erhöhen- oder Verringern-Taste, bis n036
angezeigt wird.
Drücken Sie die Eingabetaste. Die Einstellung des Parameters
n036 wird angezeigt.
Stellen Sie mit der Erhöhen- oder Verringern-Taste den
Motornennstrom ein. Dabei blinkt die Datenanzeige.
Drücken Sie die Eingabetaste, damit der geänderte Wert
übernommen wird. Anschließend wird der Wert nicht mehr
blinkend, sondern konstant leuchtend angezeigt.
Nach ca.
1 s.
Die Parameternummer wird wieder angezeigt.
I43-EN-01+V7+Quick_Guide.book Seite 10 Dienstag, 25. April 2006 8:56 08

Omron V7 Specifications

General

Series	V7
Cooling Method	Forced air cooling
Power Rating	0.4kW to 15kW
Protection Features	Overcurrent, Overvoltage, Undervoltage, Overheating, Short Circuit
Output Voltage	3-phase 200 to 240 VAC, 3-phase 380 to 480 VAC
