DE-11
Schritt 6 – Einstellung des START-Befehls
Legen Sie fest, wie die Start- und Stoppbefehle gegeben werden. Dies kann wahlweise über die RUN-
bzw. die STOP/RESET-Taste oder über entsprechende Signale an Multifunktionseingängen erfolgen.
Die Einstellung der Befehlsquelle erfolgt durch Setzen von Parameter n003 auf den entsprechenden Wert:
0 = Die RUN- und die STOP/RESET-Taste der digitalen Bedienkonsole sind aktiviert.
1 = Start- und Stoppbefehle werden über Steuerklemmen gegeben.

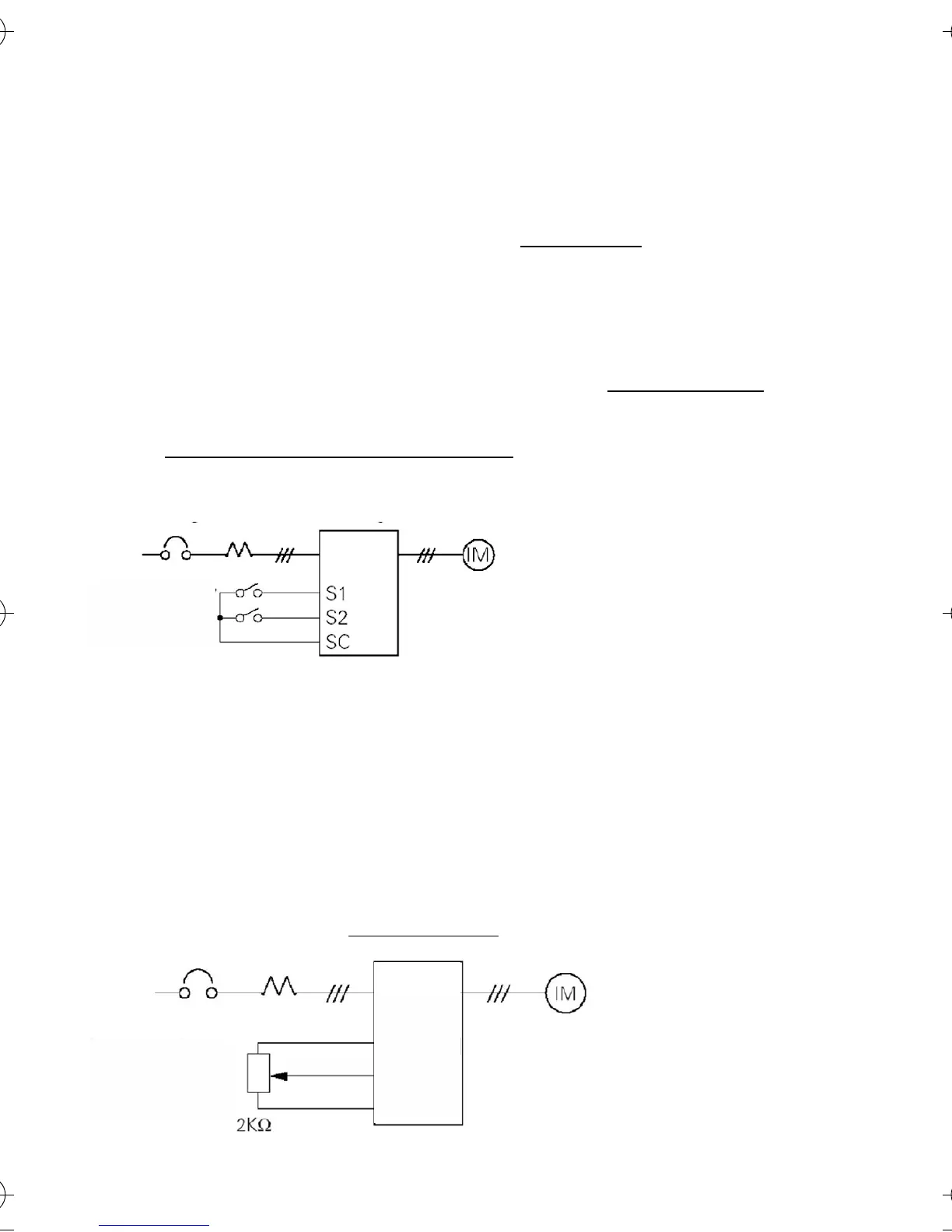

Das nachstehende Schema zeigt den Anschluss eines Schalters zum Starten/Stoppen des Motors im
Vorwärtslauf bei so genannter Zweidraht-Ansteuerung. Dazu muss Parameter n003 = 1 gesetzt sein.
Um mit einem weiteren Schalter an Steuerklemme S2 den Rückwärtslauf zu aktivieren, müssen
zusätzlich Parameter n051 = 2 und Parameter n050 = 1 gesetzt sein (dies ist die Werkseinstellung für
die Parameter n050 und n051).
Schritt 7 – Einstellung des Frequenzsollwerts
Legen Sie fest, wie die Drehzahl des Motors eingestellt wird. In der Werkseinstellung erfolgt die Einstellung
über die digitale Bedienkonsole. Der Frequenzsollwert kann mittels des FREQUENCY-Drehreglers an der
digitalen Bedienkonsole, eines externen Potentiometers oder eines analogen SPS-Ausgangs gesteuert
oder auf einen von acht im Frequenzumrichter vorprogrammierten und mittels der Multifunktionseingänge
ausgewählten Werten gesetzt werden.
Um beispielsweise den Frequenzsollwert mittels eines externen Potentiometers oder eines analogen SPS-
Ausgangssignals zu steuern, muss Parameter n004 = 2 gesetzt werden.
Vorwärts
Start/Stopp
Rückwärts
Start/Stopp
Haupt-
Frequenz-
sollwert
FS
(Frequenzsollwert-
Spannungs-
versorgung
+12 V, 20 mA)
FR
FC (0 V)
(0 bis +10 V)
I43-EN-01+V7+Quick_Guide.book Seite 11 Dienstag, 25. April 2006 8:56 08
