DE-20

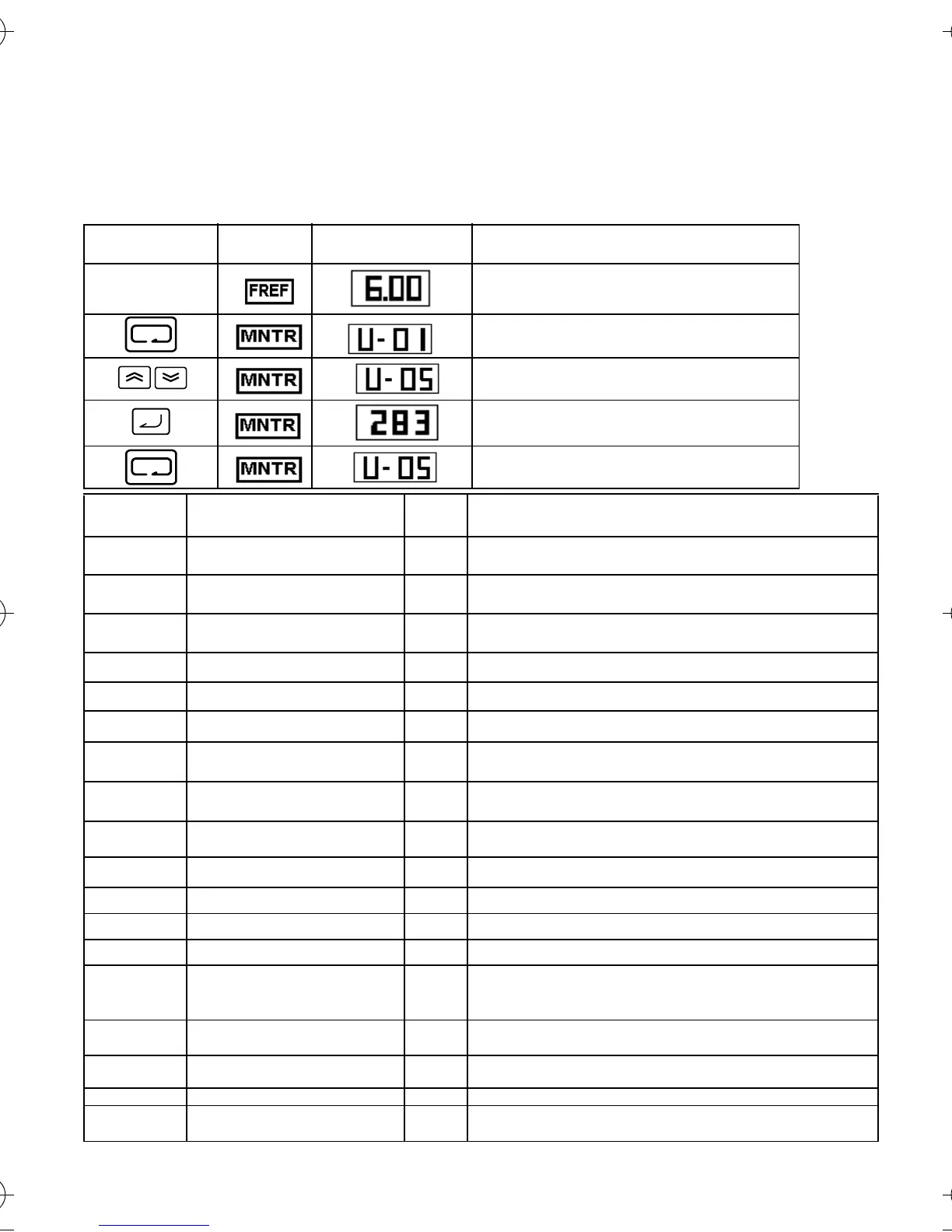

7. Überwachungsgrößen
Der Frequenzumrichter V7 ermöglicht die kontinuierliche Anzeige bestimmter
Betriebsparameter (z. B. Ausgangsstrom oder Status der Multifunktionseingänge).
Diese Anzeigeparameter sind durch ein „U-“ gekennzeichnet.
*1 Die Statusanzeige-LED leuchtet nicht.
*2 Bei Vektorregelung wird ”---“ angezeigt.
Tastenfolge Anzeige Datenanzeige
(Beispiel)
Erläuterung
Spannungsversorgung EIN
Drücken Sie wiederholt die Betriebsarten-Taste, bis die
PRGM-Anzeige leuchtet.
Stellen Sie mit der Erhöhen- oder Verringern-Taste die
Nummer des Überwachungswertes ein.
Drücken Sie die Eingabetaste.
Die Daten zum ausgewählten Überwachungswert
werden angezeigt.
Drücken Sie die Eingabe- oder Betriebsartentaste.
Die Nummer des Überwachungswertes wird angezeigt.
Kons-
tante Nr.
Bezeichnung
Ein-
heit
Beschreibung
U-01
Frequenzsollwert (FREF)
*1
Hz Anzeige des Frequenzsollwerts
(identisch mit FREF)
U-02 Ausgangsfrequenz
(FOUT)
*1
Hz Anzeige der Ausgangsfrequenz
(identisch mit FOUT)
U-03 Ausgangsstrom
(IOUT)
*1
A Anzeige des Ausgangsstroms
(identisch mit IOUT)
U-04 Ausgangsspannung V Anzeige der Ausgangsspannung
U-05 Zwischenkreisspannung V Anzeige der Zwischenkreisspannung
U-06 Eingangsklemmenstatus - Anzeige des Status der Steuerklemmen
U-07 Ausgangsklemmenstatus - Anzeige des Status der Ausgangsklemmen
U-08 Drehmomentüberwachung % Anzeige des Ausgangs-Drehmomentwerts. Bei Auswahl der
V/f-Regelungsart wird “----“ angezeigt.
U-09 Fehlerspeicher
(letzte 4 Fehler)
- Anzeige der letzten vier Fehler
U-10 Software-Versionsnummer - Anzeige der Software-Versionsnummer
U-11
Ausgangsleistung
*2
kW Anzeige der Ausgangsleistung
U-12 Frequenzoffset-Anzeige Hz Anzeige von Frequenzoffsets
U-14 ASCII-Code von der SPS - Anzeige von ASCII-Code von der SPS
U-15 Datenempfangsfehler - Anzeige des Inhalt des MEMOBUS-Kommunikations-
Datenempfangsfehler-Registers
(entspricht dem Übertragungsregisters 003DH)
U-16 PID-Rückführung % Eingang 100 (%), max. Ausgangsfrequenz oder
Entsprechung
U-17 PID-Eingang % ±100(%). Wobei max. Ausgangsfrequenz = 100 %
U-18 PID-Ausgang % ±100(%). Wobei max. Ausgangsfrequenz = 100 %
U-19 Frequenzsollwert-
Offsetanzeige
% ±100(%). Wobei max. Ausgangsfrequenz = 100 %
