DE-21

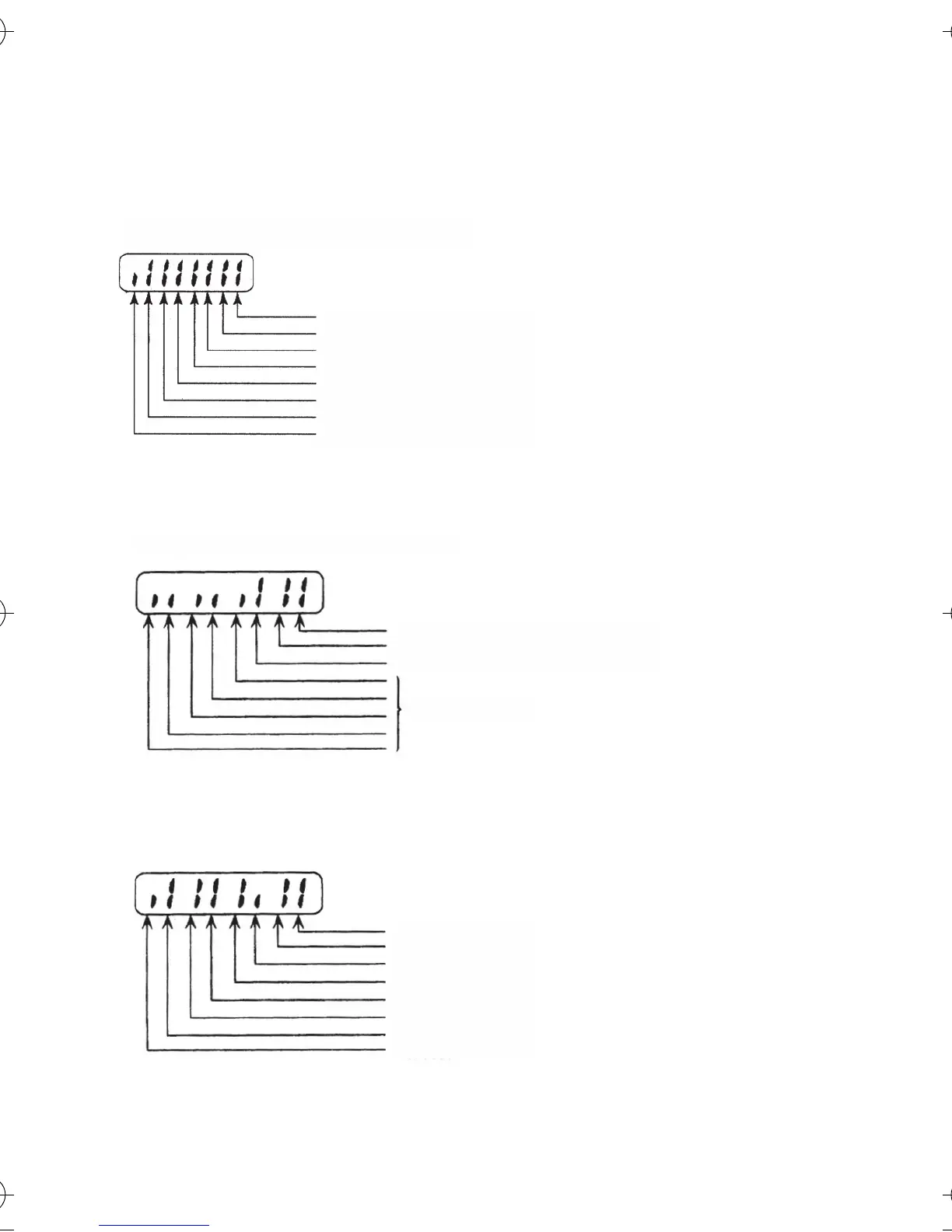

Eingangs-/Ausgangsklemmenstatus
1: Klemme S1 ist auf EIN gesetzt
1: Klemme S2 ist auf EIN gesetzt
1: Klemme S3 ist auf EIN gesetzt
1: Klemme S4 ist auf EIN gesetzt
1: Klemme S5 ist auf EIN gesetzt
1: Klemme S6 ist auf EIN gesetzt
1: Klemme S7 ist auf EIN gesetzt
Nicht verwendet
Eingangsklemmenstatus
1: Durchgang zwischen Klemmen MA-MC
1: Durchgang zwischen Klemmen P1-PC
1: Durchgang zwischen Klemmen P2-PC
Nicht verwendet
Ausgangsklemmenstatus
1: CRC-Fehler
1: Datenlänge-Fehler
1: Nicht verwendet
1: Paritätsfehler
1: Überlauffehler
1: Rahmen-Fehler
1: Zeitüberschreitung
Nicht verwendet
Datenempfangsfehler-Anzeige
I43-EN-01+V7+Quick_Guide.book Seite 21 Dienstag, 25. April 2006 8:56 08
