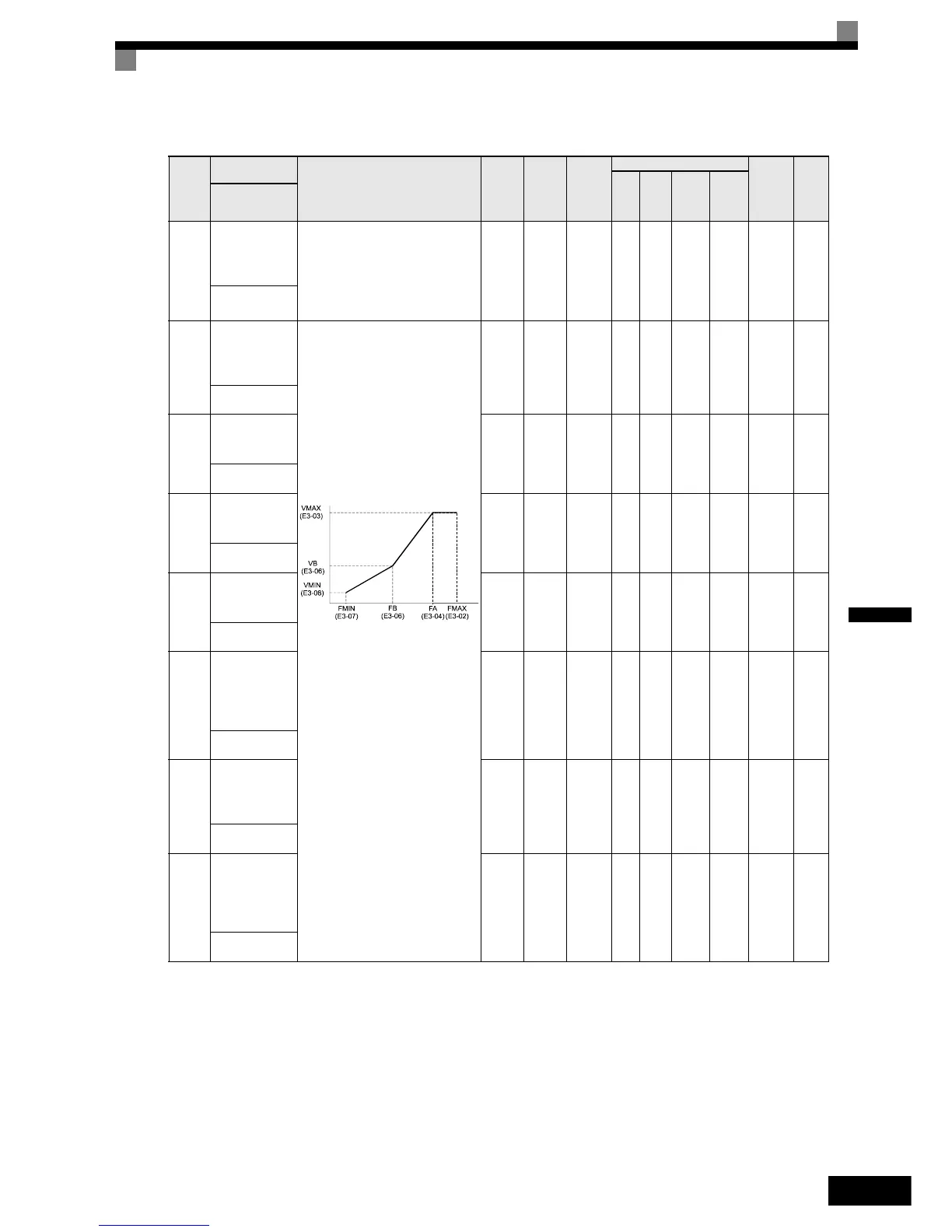

Omron VARISPEED F7 Manuel D'Utilisation

5-33
5
 Schéma V/f moteur 2 E3
* 1. La plage de valeurs définie est valide si l'exploitation élevée est sélectionnée (C6-01 = 0, réglage par défaut). En cas de sélection de l'exploitation
normale 1 ou 2 (C6-01 = 1 ou 2), la plage de valeurs s'étend de 0,0 à 400,0 Hz.
* 2. Ces valeurs concernent le variateur 200 V. Les valeurs du variateur 400 V sont le double de celles des 200 V.
* 3. Le réglage d'origine change lorsque la méthode de contrôle est modifiée (les réglages d'origine du contrôle V/f sont fournis).
Code de
para-
mètre
Nom
Description
Seg-
ment de
configu-
ration
Réglage
par
défaut
Modifica-
tion
pendant
fonction-
nement
Méthodes de contrôle
Registre
MEMO-
BUS
Page
V/f
V/f
avec
PG
Vec-
teur en
boucle
ouverte
Vec-
teur en
boucle
fermée
Affichage
E3-01
Sélection de
la méthode
de contrôle
du moteur 2
0: ContrôleV/f.
1 : Contrôle V/f avec PG.
2 : Contrôle vectoriel en boucle
ouverte.
3 : Contrôle du vecteur en boucle
fermée.
0 à 3 0 Non A A A A 319H 6-117
Méthode
de contrôle
E3-02
Fréquence de
sortie maximale
du moteur 2
(FMAX)
Pour définir les caractéristiques V/f
de manière rectiligne, attribuez les
mêmes valeurs à E3-05 et E3-07.
Dans ce cas, le système ne tient pas
compte de la valeur de E3-06.
Veillez à ce que les quatre fréquences
soient définies de la manière
suivante :
E3-02 (FMAX) ≥ E3-04 (FA) >
E3-05 (FB) > E3-07 (FMIN)
40,0 à
150,0
*1
50,0 H
z
Non A A A A 31AH 6-117
Fréquence max.
E3-03
Tension de sortie
max. moteur 2
(VMAX)
0,0 à
255,0
*2
200,0
V
*2
Non A A A A 31BH 6-117
Max Voltage
E3-04
Fréquence
de tension max.
moteur 2 (FA)
0,0 à
150,0
*1
50,0 H
z
Non A A A A 31CH 6-117
Base Frequency
E3-05
Fréquence de
sortie moyenne
du moteur 2 (FB)
0,0 à
150,0
*1
2,5 Hz
*3
Non A A A Non 31DH 6-117
Mid Frequency
E3-06
Tension de la
fréquence de
sortie moyenne
du moteur 2
(VB)
0,0 à
255,0
*2
15,0 V
*2*3
Non A A A Non 31EH 6-117
Mid Voltage
E3-07
Fréquence de
sortie minimale
du moteur 2
(FMIN)
0,0 à
150,0
*1
1,2 Hz
*3
Non A A A A 31FH 6-117
Min Frequency
E3-08
Tension de
la fréquence de
sortie minimale
du moteur 2
(VMIN)
0,0 à
255,0
*2
9,0 V
*2*3
Non A A A Non 320H 6-117
Min Voltage
Tension de sortie (V)
Fréquence (HZ)
